一种用于固定烤缸装置的制作方法

本实用新型涉及固定烤缸领域，特别是一种用于固定烤缸装置。

背景技术：

如今，人们非常喜爱吃地方特色小车，尤其是大缸烤肉，但是由于大缸过去沉重并且由于里边含有炭火，所以就会很难拿取，所以就要大缸放到移动装置上，并且加以固定才能行走，因此设置本装置是很有必要的。

技术实现要素：

本实用新型的目的是为了解决上述问题，设计了一种用于固定烤缸装置。

实现上述目的本实用新型的技术方案为，一种用于固定烤缸装置，包括矩形基座,所述矩形基座上表面设有矩形箱体，所述矩形箱体上表面加工有圆形凹槽，所述圆形凹槽内下表面设有压力传感器，所述压力传感器上方设有摩擦垫，所述矩形箱体上表面设有多个伸缩端向上的一号微型气缸，所述每个一号微型气缸伸缩端上设有一号活动臂，所述一号活动臂铰链连接有二号活动臂，所述每个二号活动臂上表面设有挂钩，所述矩形基座下表面四角处设有矩形板，所述矩形板上设有短圆柱，所述短圆柱上设有滚轮，所述矩形箱体内表面设有蓄电池，所述矩形箱体侧表面设有控制器，所述蓄电池与控制器电性连接，所述控制器分别于压力传感器和一号微型气缸电性连接。

所述矩形基座侧表面设有N型把手。

所述多个伸缩端向上的一号微型气缸的数量为4-6个。

利用本实用新型的技术方案制作的一种用于固定烤缸装置，结构新颖，操作方便，可以让大缸自由移动，省时省力。

附图说明

图1是本实用新型所述一种用于固定烤缸装置的结构示意图；

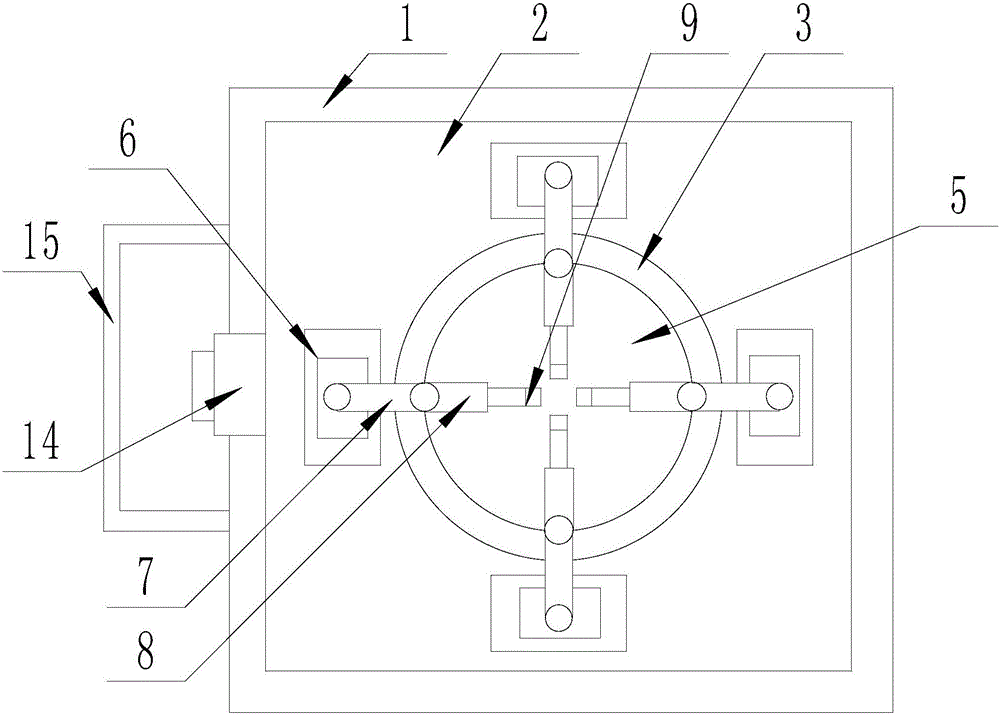

图2是本实用新型所述一种用于固定烤缸装置的俯视图；

图中，1、矩形基座；2、矩形箱体；3、圆形凹槽；4、压力传感器；5、摩擦垫；6、一号微型气缸；7、一号活动臂；8、二号活动臂；9、挂钩；10、矩形板；11、短圆柱；12、滚轮；13、蓄电池；14、控制器；15、N型把手。

具体实施方式

下面结合附图对本实用新型进行具体描述，如图1-2所示，一种用于固定烤缸装置，包括矩形基座(1),所述矩形基座(1)上表面设有矩形箱体(2)，所述矩形箱体(2)上表面加工有圆形凹槽(3)，所述圆形凹槽(3)内下表面设有压力传感器(4)，所述压力传感器(4)上方设有摩擦垫(5)，所述矩形箱体(2)上表面设有多个伸缩端向上的一号微型气缸(6)，所述每个一号微型气缸(6)伸缩端上设有一号活动臂(7)，所述一号活动臂(7)铰链连接有二号活动臂(8)，所述每个二号活动臂(8)上表面设有挂钩(9)，所述矩形基座(1)下表面四角处设有矩形板(10)，所述矩形板(10)上设有短圆柱(11)，所述短圆柱(11)上设有滚轮(12)，所述矩形箱体(2)内表面设有蓄电池(13)，所述矩形箱体(2)侧表面设有控制器(14)，所述蓄电池(13)与控制器(14)电性连接，所述控制器(14)分别于压力传感器(4)和一号微型气缸(6)电性连接；所述矩形基座(1)侧表面设有N型把手(15)；所述多个伸缩端向上的一号微型气缸(6)的数量为4-6个。

本实施方案的特点为，矩形基座上表面设有矩形箱体，矩形箱体上表面加工有圆形凹槽，圆形凹槽内下表面设有压力传感器，压力传感器上方设有摩擦垫，矩形箱体上表面设有多个伸缩端向上的一号微型气缸，每个一号微型气缸伸缩端上设有一号活动臂，一号活动臂铰链连接有二号活动臂，每个二号活动臂上表面设有挂钩，矩形基座下表面四角处设有矩形板，矩形板上设有短圆柱，短圆柱上设有滚轮，矩形箱体内表面设有蓄电池，矩形箱体侧表面设有控制器，蓄电池与控制器电性连接，控制器分别于压力传感器和一号微型气缸电性连接，结构新颖，操作方便，可以让大缸自由移动，省时省力。

在本实施方案中，首先控制器打开，本装置开始正常工作，矩形箱体内表面蓄电池可持续进行蓄电，矩形基座上表面矩形箱体上表面的圆形凹槽用来承载烧烤物，当烧烤物放进大缸时，圆形凹槽内下表面的压力传感器感应，压力传感器上方的摩擦垫具有防滑作用，矩形箱体上表面的多个的一号微型气缸开始伸缩运动，带动气缸伸缩端上一号活动臂和铰链连接的二号活动臂运动，每个二号活动臂上表面的挂钩用来悬挂烧烤物，形基座下表面四角处矩形板上短圆柱上的滚轮方便本装置的移动，矩形基座侧表面的N型把手方便装置的推拉。

上述技术方案仅体现了本实用新型技术方案的优选技术方案，本技术领域的技术人员对其中某些部分所可能做出的一些变动均体现了本实用新型的原理，属于本实用新型的保护范围之内。
