一种应用于食品加工流水线上的冷却装置的制作方法

本实用新型涉及食品加工设备技术领域，尤其涉及一种食品加工流水线上的冷却装置。

背景技术：

随着经济的发展，人们对食品的需求质量越来越高，同时节能、减少能源消耗的意识也逐渐提高，对于部分食品如豌豆、花生等蔬菜而言，除了作为生鲜食品外，还通常作为加工后的零食进行食用。通常，在食品加工流水线中，需要对生鲜的食品进行浸泡、去壳、脱水、烘干、冷却等等一系列的步骤，其中脱水和烘干的步骤一般采用烘箱装置进行，即在一条流水输送带的下方供热，持续的热量使得输送带上的物料自然脱水和烘干，而在输送带上方采用引风机等方式再将热量直接排除烘箱外。而在烘箱装置对物料进行脱水烘干处理后需要再一步进行冷却的过程，通常采用的方式是自然冷却或者在输送带一侧安置若干风机进行风冷的方式进行。但从侧面进行风冷的方式效率较低，由于物料平铺在输送带上，这样的方式风冷时受冷也不均匀，难以有效冷却经烘箱装置脱水烘干后的物料。

技术实现要素：

针对现有技术中存在的上述问题，现提供一种旨在能够提高工作效率并有效冷却物料的冷却装置，应用于食品加工流水线上，对经烘箱装置脱水烘干后的物料均匀冷却。

具体技术方案如下：

一种应用于食品加工流水线上的冷却装置，包括一基座和多个送风组件，基座上安装有输送带，且输送带由安装于基座一侧的驱动电机带动运转；输送带的进料端与食品加工流水线上的烘箱装置的出料口相接，用以接收经烘箱装置脱水烘干后的物料；

送风组件的出风口安装于输送带的下方且面向输送带，用以向上送风对输送带上输运的物料进行冷却处理，且输送带的出料端与食品加工流水线上的下一工序相接。

在本实用新型提供的应用于食品加工流水线上的冷却装置中，还具有这样的特征，送风组件的数量为两个，且送风组件的主体均匀布置于基座的一侧，送风组件的出风口均匀布置于输送带的下方。

在本实用新型提供的应用于食品加工流水线上的冷却装置中，还具有这样的特征，输送带为具有筛孔的铁网输送带。

在本实用新型提供的应用于食品加工流水线上的冷却装置中，还具有这样的特征，送风组件为离心风机。

在本实用新型提供的应用于食品加工流水线上的冷却装置中，还具有这样的特征，输送带的出料端向外安装有一斜板，且斜板斜向下设置。

在本实用新型提供的应用于食品加工流水线上的冷却装置中，还具有这样的特征，两个送风组件的出风口相连通。

在本实用新型提供的应用于食品加工流水线上的冷却装置中，还具有这样的特征，输送带由进料端至出料端的方向上平稳向上延伸。

上述技术方案的有益效果在于：

(1)冷却装置包括基座和多个送风组件，基座上安装有输送带，送风组件对输送带上的物料进行均匀的冷却处理，能够有效冷却经烘箱装置脱水烘干后的物料，提高生产效率；

(2)物料从烘箱装置出料之后在输送带上采用了大风量离心风机强制冷却的方式，且在铁网制成的输送带表面形成了局部的高度对流，使网带上的物料能够快速冷却，提高了生产效率。

附图说明

图1为本实用新型的一种应用于食品加工流水线上的冷却装置的实施例的俯视图；

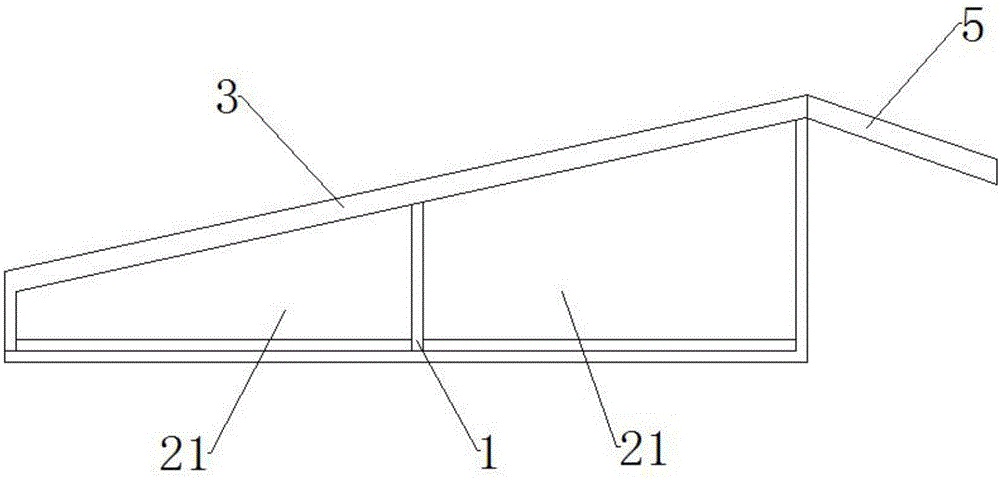

图2为本实用新型的一种应用于食品加工流水线上的冷却装置的实施例的侧视图。

具体实施方式

为了使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，以下实施例结合附图1至2对本实用新型提供的应用于食品加工流水线上的冷却装置作具体阐述。

参阅图1，为一种应用于食品加工流水线上的冷却装置的实施例的俯视图；结合图2，为一种应用于食品加工流水线上的冷却装置的实施例的侧视图。如图1和图2中所示，本实用新型提供的冷却装置应用于食品加工流水线上，且位于烘箱装置6的下游，用以对经烘箱装置6脱水烘干后的物料进行冷却处理。其中，为显示冷却装置的具体结构，图中部分内容以透视的方式示出，并定义图1所示的左侧为冷却装置的前侧，后侧为冷却装置的后侧，且物料在冷却装置中由左向右方向输运。

上述的冷却装置包括一基座1和多个送风组件2，基座1上安装有输送带3，且输送带3由安装于基座1一侧的驱动电机4带动运转，输送带3的进料端31与食品加工流水线上的烘箱装置6的出料口61相接，用以接收经烘箱装置6脱水烘干后的物料；送风组件2的出风口21安装于输送带3的下方且面向输送带3，用以向上送风对输送带3上的物料进行均匀的冷却处理，且输送带3的出料端32与食品加工流水线上的下一工序相接。从而能够有效冷却经烘箱装置6脱水烘干后的物料，提高生产效率。

在一种优选的实施方式中，具体如图1中所示，送风组件2的数量为两个，且送风组件2的主体均匀布置于基座1的一侧，送风组件2的出风口21均匀布置于输送带3的下方。进一步的，输送带3具有筛孔，且优选的，输送带3为铁网输送带，送风组件2为大风量离心风机。

作为进一步的优选实施方式，输送带3的出料端32向外安装有一斜板5，且斜板5斜向下设置，便于输运至出料端32的物料在重力作用下自由滑落离开冷却装置并进入下一工序。

在一种优选的实施方式中，具体如图2中所示，两个送风组件2的出风口21相连通，从而在输送带3的下方各处均流通有风量，并向上对物料进行冷却。进一步的，输送带3由进料端31至出料端32的方向平稳向上延伸。

在上述技术方案中，冷却装置包括基座1和多个送风组件2，基座1上安装有输送带3，送风组件2对输送带3上的物料进行均匀的冷却处理，能够有效冷却经烘箱装置6脱水烘干后的物料，提高生产效率；物料从烘箱装置6出料之后在输送带3上采用了大风量离心风机强制冷却的方式，且在铁网制成的输送带3表面形成了局部的高度对流，使网带上的物料能够快速冷却，提高了生产效率。

以上所述仅为本实用新型的较佳实施例，对本实用新型而言仅仅是说明性的，而非限制性的。本专业技术人员理解，在本实用新型权利要求所限定的精神和范围内可对其进行许多改变，修改，甚至等效，但都将落入本实用新型的保护范围内。
