一种鱼丸成型机的挤压成型装置的制作方法

本实用新型涉及鱼丸生产设备领域，特别是一种鱼丸成型机的挤压成型装置。

背景技术：

鱼丸主要是将鱼肉与淀粉搅拌均匀，再添加部分辅料制成。是沿海一带的特色美食。一般的鱼丸在生产过程中是通过鱼丸成型机一条龙进行生产，在鱼丸成型机中需要用到挤压成型装置，现有的挤压成型装置挤压出的鱼丸不够紧实，使得生产出的鱼丸口感不佳，同时现有的挤压成型装置生产效率低。

技术实现要素：

为了解决上述问题，本实用新型提供了一种效率高，同时又能提高鱼丸口感的鱼丸成型机的挤压成型装置。

一种鱼丸成型机的挤压成型装置，包括挤压罐，挤压罐的底部设有齿轮，齿轮通过齿轮电机带动旋转，挤压罐的中部设有进料口，挤压罐的顶部设有挤压柱装置；所述挤压柱装置包括挤压柱、连接件、活动板以及挤压柱电机，挤压柱套设在挤压罐内，连接件安装在挤压柱上，活动板分别与连接件和挤压柱电机连接。

进一步的，所述挤压罐的数量为两个，两个挤压罐底部设置的齿轮相互齿合，两个挤压罐中部位置设有加强板。

进一步的，所述连接件设有松紧旋钮和卡条，所述活动板设有U型卡槽，卡条和卡槽相互匹配。

本实用新型提供的一种鱼丸成型机的挤压成型装置与现有技术相比具有生产效率高的优点，同时生产出的鱼丸紧实、细腻，口感好。不仅如此，本实用新型还具有调整安装方便的优点。

附图说明

图1为本实用新型一种鱼丸成型机的挤压成型装置的结构示意图；

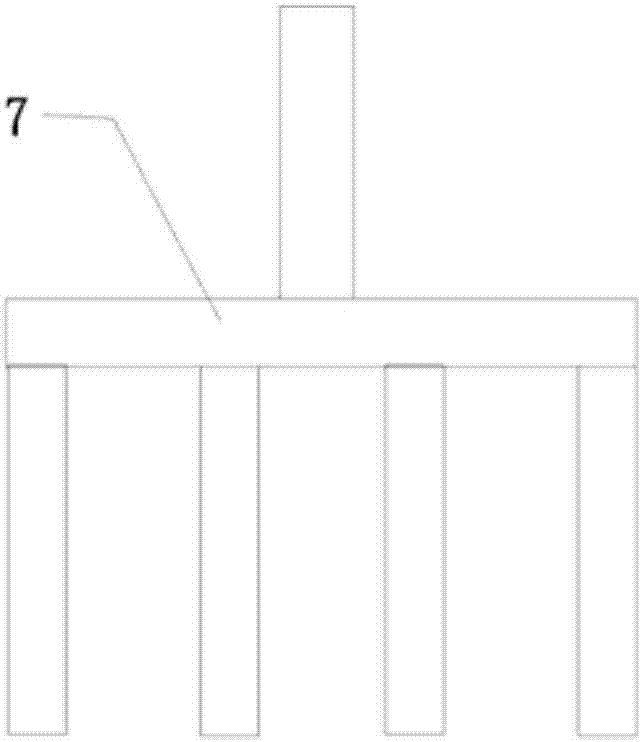

图2为本实用新型一种鱼丸成型机的挤压成型装置的活动板的结构示意图；

图3为本实用新型一种鱼丸成型机的挤压成型装置的挤压罐的结构示意图。

具体实施方式

为了更好的对本实用新型进行阐述，下面将结合附图作详细说明。

如图1-3所示，一种鱼丸成型机的挤压成型装置，包括挤压罐1，鱼丸的肉沫和配料在挤压罐1内被挤压成型。挤压罐1的底部设有齿轮2，齿轮2通过齿轮电机9带动旋转，通过设置齿轮2带动挤压罐1底部旋转，可以增强鱼丸的紧实度。挤压罐1的中部设有进料口11，鱼丸的肉沫和配料通过传送装置被送入进料口11内。挤压罐1的顶部设有挤压柱装置，挤压装置将鱼丸肉沫和配料挤压成型。所述挤压柱装置包括挤压柱4、连接件5、活动板7以及挤压柱电机8，挤压柱4套设在挤压罐1内，连接件5安装在挤压柱4上，活动板7分别与连接件5和挤压柱电机8连接。具体的，挤压柱电机8带动活动板7上下运动，进而活动板7通过与其连接的连接件5带动挤压柱4在挤压罐1内上下运动，从而达到挤压成型的目的。

具体的，挤压罐1的数量为两个，两个挤压罐1底部设置的齿轮2相互齿合，这样一个齿轮电机就能满足两套设备的生产，高效节能。两个挤压罐1中部位置设有加强板3，加强板3可以加强两个挤压罐1之间的稳定性。连接件5设有松紧旋钮6和卡条10，所述活动板7设有U型卡槽，卡条10和卡槽相互匹配。通过松紧旋钮6可以快速将连接件从挤压柱4上拆卸或者安装上，卡条10和卡槽的设计也便于连接件5与活动板7之间的安装与拆卸。需要说明的是附图2所示结构的活动板7没有显示出卡槽。

上述具体实施方式不能认为是对本实用新型的进一步限定，本领域技术人员根据本实用新型内容作出的非实质性改变均应落入本实用新型保护范围内。
