一种全自动熬胶机的制作方法

本实用新型属于阿胶制作的技术领域，具体涉及一种全自动熬胶机。

背景技术：

在医药界，阿胶有补血滋阴、润燥、止血的功效，常用于治疗并缓解血虚萎黄，眩晕心悸，心烦不眠，肺燥咳嗽的症状。阿胶一般为长方形块状，整体呈黑褐色，气微，味道微甘。为方便食用阿胶，通常将阿胶、冰糖、红枣、黄酒一同熬制成膏状。现有的熬制阿胶膏的工作由药店专业人员操作，无专业器具，其具有熬胶时间长、需长时间搅拌、熬胶流程不规范、无法量化并提示相关配料的分量、对熬胶人员的专业性要求较高等缺点。

技术实现要素：

本实用新型的目的在于针对现有技术的上述缺陷，提出一种全自动熬胶机及全自动熬胶方法，改善上述熬胶过程中的缺点，缩短熬胶时间、实现自动化熬制、提高熬胶工作的可操作性。

为实现上述目的，本实用新型提供如下技术方案：

一种全自动熬胶机，包括外壳、加热装置、熬胶器皿和上盖。

其中，控制面板和显示屏固定在外壳上，控制面板下方为扬声器。

加热装置嵌入固定在外壳底部，熬胶器皿放置在加热装置上。

电路板、电源板固定在外壳内部。

上盖扣在外壳上，上盖包括盖板、减速电机、搅拌器。

附图说明

图1为本实用新型全自动熬胶机的示意图；

图2为本实用新型全自动熬胶机的操作流程图；

图3为本实用新型全自动熬胶机的手动模式操作流程图；

附图中，各标号所代表的部件列表如下：

1外壳 2控制面板 3显示屏

4加热装置 5熬胶器皿 6搅拌器

7减速电机 8盖板 9上盖

10电路板 11扬声器。

(注意：附图中的所示结构只是为了说明本实用新型特征的示意，并非是要依据附图所示结构。)

具体实施方式

如图1所示，根据本实用新型所述的全自动熬胶机，包括：外壳1、加热装置4、熬胶器皿5和上盖9。

其中，控制面板2和显示屏3固定在外壳1上，控制面板2下方为扬声器11。

加热装置4为电磁加热方式，包括陶瓷板和磁感圈，加热装置4嵌入固定在外壳1底部。也可以用电热加热方式进行替换，包括电热管加热、PTC加热。

熬胶器皿5放置在加热装置4上，电路板10、电源板固定在外壳1内部，上盖9扣在外壳上，上盖9包括盖板8、减速电机7、搅拌器6。

具体的，根据本实用新型所述的全自动熬胶机整体为电饭煲样式，包括位于底部的外壳1。外壳1的两侧具有散热窗，外壳1的正面具有控制面板2，控制面板2内部具有显示屏3。

控制面板2位于外壳1正面的上方，其下方为扬声器11。

外壳1具有内部容纳空间，用于容纳加热装置4和熬胶器皿5。电路板10、电源板(未图示)也固定在外壳1内部。

其中，加热装置4整体为圆盘形，位于外壳1内部容纳空间的底部。熬胶器皿5整体为砂锅形，位于加热装置4的上面。

根据本实用新型所述的全自动熬胶机具有上盖9，如图1所示，上盖9的形状与外壳1的形状相对应，由此来扣在在外壳1的顶部。

其中，上盖9由上下两层壳体组成，具有一扁平的内部空间。在在上盖9顶部具有所述盖板8，在盖板8中间具有提手。在上盖9两侧具有延伸的耳部，用于与外壳1两侧顶部的凹槽相对应。

如图1所示，上盖9包括盖板8、减速电机7和搅拌器6，减速电机7设置在上盖9的内部空间中，盖板8的上表面具有透明视窗。

其中，搅拌器6用于对熬胶器皿5内的胶料进行搅拌，减速电机7用于带动搅拌器6转动。

如图2所示，根据本实用新型所述的全自动熬胶机，其操作步骤为：

第一步，接通电源；

第二步，选择熬制模式；

第三步，按下按下控制面板中的“开始”键，根据提示音加入熬制阿胶膏所需的材料，开始熬制；

第四步，根据熬制条件，设备会自动进行功率和搅拌方式的调节。

其中，在第二步中，根据熬制阿胶需要，选择相对应的熬制模式键，如果熬制250g阿胶粉按下“250g”，如果熬制阿胶粉按下“500g”键。

其中，在第三步中，按下“开始”键进入熬制阿胶的工作模式，根据语音提示加入熬制阿胶所需的材料，操作过程中需添加材料时可按“暂停”键暂停，加入完成后按“开始”键继续搅拌熬制，直至熬制结束。

在实际使用时，在接通电源之前还需要进行以下检查和操作步骤：

步骤一：检查插头与插座的接触是否良好；

步骤二：放置锅具前，将锅具表面和灶面板上的水渍、油渍或其它粘附物清洁干净；

步骤三：将需要加热的锅具放置在设备当中；

当以上步骤确认无误后方可接通电源。

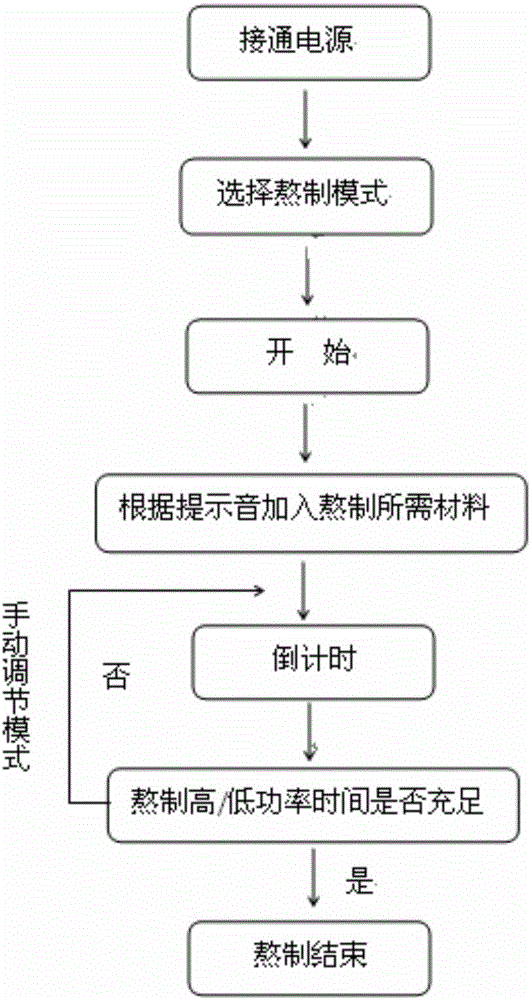

如图3所示，根据本实用新型所述的全自动熬胶机，可以手动对各阶段操作模式进行调节，具体的：

第一步，接通电源；

第二步，选择熬制模式；

第三步，按下控制面板中的“开始”键，根据提示音加入熬制阿胶膏所需的材料，开始熬制；

第四步，根据熬制条件，设备会自动进行功率和搅拌方式的调节；

第五步，当高功率或低功率熬制时间不足时按下控制面板中的“手动”键，进入手动模式；

第六步，在手动模式中，如工作模式为高功率模式，控制面板中的“功率”键无法使用；如工作模式为低功率模式，按下“功率”键，设备的工作模式转变为高功率模式，通过控制面板(2)中的“+”、“－”键进行各个功率阶段时间的调节

第七步，按下“开始”键进入熬制阿胶的工作模式，操作过程中需添加材料时可按控制面板中的“暂停”键暂停，加入完成后按“开始”键继续搅拌熬制，直至熬制结束。

综上所述，根据本实用新型所述的全自动熬胶机，具有以下优点：

(1)实现熬胶器具专用化，专业器具操作简单；

(2)自动搅拌装置，无需制作人员长时间手动进行搅拌；

(3)熬胶原料标准化，根据需要熬制阿胶膏的量，定量放入原料，

(4)解决因原料分量掌握不准造成的药效、味道的不同；

(5)整体拆卸简单，易清洗、易维修；

(6)提高阿胶膏生产效率；

(7)满足阿胶膏大量生产的质量要求和人员要求。

以上所述，仅为本实用新型的较佳实施例而已，并非用于限定本实用新型的保护范围，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
