穿板立管的可拆式支撑装置的制作方法

本实用新型属建筑施工辅助装置，尤其是涉及一种穿板立管的支撑装置。

背景技术：

在住宅建筑的一次结构孔洞施工中，楼板上预留的管道孔洞往往过大，需要二次结构施工来完善，楼板孔洞的二次结构的完善，一般采用在孔洞中穿装管道后进行二次混凝土浇筑；这时穿装的管道是为孔洞的二次结构施工而临时设置的，此临时设置的管道通常采用钢结构的支撑件作临时支撑，使用后将此支撑件切割掉，不作重复使用，费工费钱，增加了施工成本。

技术实现要素：

本实用新型的目的是提出一种穿板立管的可拆式支撑装置，不仅结构简单、合理，使用便捷，而且能重复使用，质量安全可靠，降低施工成本。

本实用新型的目的是这样来实现的：一种穿板立管的可拆式支撑装置(简称支撑装置)，包括立管和楼板，所述的立管为钢管，所述的楼板为带孔洞的混凝土楼板，所述的立管竖向插装在楼板上的孔洞中，其特征是该穿板立管的可拆式支撑装置还包括卡箍、螺栓和支腿，所述的卡箍包括左卡环、右卡环和耳板，所述的左卡环、右卡环是对称剖分的半圆环，所述的左卡环、右卡环的内半径均小于立管的外半径，在所述的左卡环的右端部对称地设置前、后两个带螺栓孔的耳板，在所述的右卡环的左端部对称地设置前、后两个带螺栓孔的耳板，在所述的左卡环、右卡环的对应耳板上的螺栓孔中设置螺栓，同时，在所述的左卡环、右卡环的外环面上对称地设置斜向外伸的支腿，此卡箍可用厚度为6mm的钢板制成。

使用时，将立管竖向地插装在楼板上的孔洞中并在立管的外周对应放置套管，在楼板的底部设置模板，将卡箍套装在立管的上端段上，拧紧螺栓，卡箍将立管抱紧而牢固连接，支腿支撑在楼板上，就可对孔洞进行二次混凝土层的浇筑，使用后，将本支撑装置拆下，能重复使用，省工省钱，降低了施工成本。

本实用新型所提出的穿板立管的可拆式支撑装置，不仅结构简单、合理，使用便捷，而且能重复使用，质量安全可靠，降低了施工成本

现结合附图和实施例对本实用新型所提出的穿板立管的可拆式支撑装置作进一步说明。

附图说明

图1是本实用新型所提出的穿板立管的可拆式支撑装置使用时的主视示意图(带局部剖)。

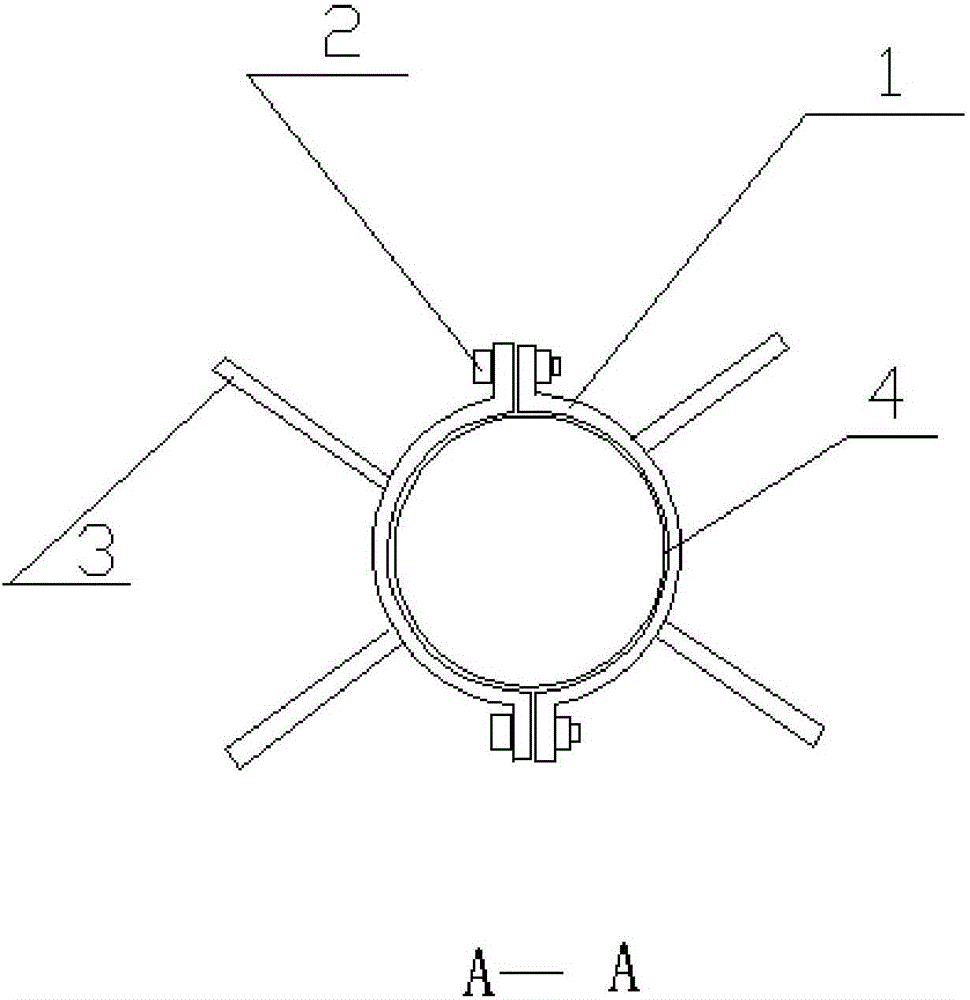

图2是图1中A-A剖视示意图。

图1-图2中：1、卡箍 2、螺栓 3、支腿 4、立管 5、楼板 6、模板 7、混凝土层 8、套管。

具体实施方式

从图1-图2中可以看出：一种穿板立管的可拆式支撑装置(简称支撑装置)，包括立管4和楼板5，所述的立管4为钢管，所述的楼板5为带孔洞的混凝土楼板，所述的立管4竖向插装在楼板5上的孔洞中，其特征是该穿板立管的可拆式支撑装置还包括卡箍1、螺栓2和支腿3，所述的卡箍1包括左卡环、右卡环和耳板，所述的左卡环、右卡环是对称剖分的半圆环，所述的左卡环、右卡环的内半径均小于立管4的外半径，在所述的左卡环的右端部对称地设置前、后两个带螺栓孔的耳板，在所述的右卡环的左端部对称地设置前、后两个带螺栓孔的耳板，在所述的左卡环、右卡环的对应耳板上的螺栓孔中设置螺栓2，同时，在所述的左卡环、右卡环的外环面上对称地设置斜向外伸的支腿3，此卡箍1可用厚度为6mm的钢板制成。

使用时，将立管4竖向地插装在楼板5上的孔洞中并在立管4的外周对应放置套管8，在楼板5的底部设置模板6，将卡箍1套装在立管4的上端段上，拧紧螺栓2，卡箍1将立管4抱紧而牢固连接，支腿3支撑在楼板5上，就可对孔洞进行二次混凝土层7的浇筑，使用后，将本支撑装置拆下，能重复使用，省工省钱，降低了施工成本。
