用于座便器上的锁定缓冲器的制作方法

本实用新型涉及卫浴技术领域，特别涉及一种用于座便器上的锁定缓冲器。

背景技术：

座便器的分类很多，有分体、连体，随着科技的发展，还出现了许多新奇的品种，如利用虹吸、螺旋虹吸和喷射虹吸式、超旋虹吸式等原理的抽水马桶。

现有技术中座便器上的马桶盖与座便器之间通过螺钉连接，在马桶盖抬起或者放下时，无法实现对其缓冲的作用，马桶盖容易损坏，并且废水。

因此，卫浴技术领域急需一种用于座便器上的锁定缓冲器，实现了座便器的锁紧，不会因为用力过大就导致垫圈或座便器盖与座便器分离，同时由于在圆筒内设置有缓冲器，实现了垫圈、座便器盖的缓慢下降，不会因为扣下时用力过大而导致座便器损坏，延长使用寿命，适用性强，经济效益好。

技术实现要素：

本实用新型提供了用于座便器上的锁定缓冲器，技术方案如下：

用于座便器上的锁定缓冲器，包括：圆底座、卡夹和圆筒；

圆底座，上表面安装有连接杆；

圆筒，具有通孔，连接杆穿接于通孔内部；

卡夹，以垂直于通孔的方向穿接于圆筒内，并卡接于连接杆上。

优选的，在上述用于座便器上的锁定缓冲器中，圆底座上开设有连接孔，用于与座便器相连接。

优选的，在上述用于座便器上的锁定缓冲器中，连接孔为具有圆角的矩形孔。

优选的，在上述用于座便器上的锁定缓冲器中，卡夹还包括：顶帽、卡钩和弹簧，卡钩与顶帽相连接，弹簧安装于圆筒与顶帽之间。

优选的，在上述用于座便器上的锁定缓冲器中，圆筒还包括：筒体、缓冲器，缓冲器安装于筒体内。

优选的，在上述用于座便器上的锁定缓冲器中，圆底座、卡夹和圆筒的材质都为塑料。

本实用新型的有益效果是：

1、本实用新型通过卡钩与连接杆的配合使用实现了座便器的锁紧，不会因为用力过大就导致垫圈或座便器盖与座便器分离，同时由于在圆筒内设置有缓冲器，实现了垫圈、座便器盖的缓慢下降，不会因为扣下时用力过大而导致座便器损坏，延长使用寿命。

2、本实用新型结构简单，造型新颖，成本低，适用于各种款式和规格的座便器，适用性强。

3、本实用新型安装方便，只需把马桶盖的孔插到圆底座上，缓冲器会自动锁住从而将马桶盖固定在座便器上。

4、本实用新型便于拆卸及清洗 只需按下卡夹的顶帽，缓冲器会自动解锁；这样很容易对马桶盖及座便器进行全面的清洗。

附图说明

下面结合附图和具体实施方式来详细说明本实用新型：

图1是本实用新型的用于座便器上的锁定缓冲器的结构示意图。

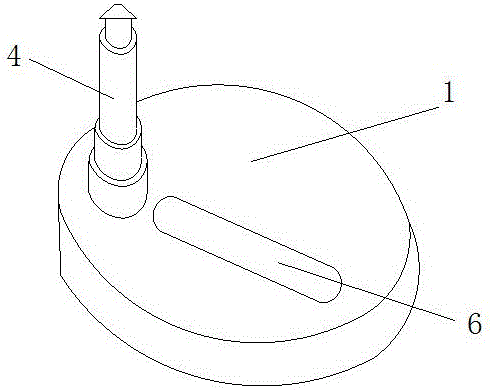

图2为本实用新型的圆底座的结构示意图。

图3是本实用新型的卡夹和圆筒的侧视图。

图4是本实用新型的卡夹和圆筒的另一侧视图。

其中，图1-4中的附图标记与部件名称之间的对应关系为：

圆底座1，卡夹2，顶帽201，卡钩202，弹簧203，圆筒3，筒体301，缓冲器302，连接杆4，通孔5，连接孔6。

具体实施方式

本实用新型的核心为提供用于座便器上的锁定缓冲器，解决了座便器盖用力过大导致损坏，以及座便器上的盖子、垫圈容易脱离的问题。

为了使本实用新型技术实现的措施、创作特征、达成目的与功效易于明白了解，下面结合具体图示，进一步阐述本实用新型。

实施例1：

图1是本实用新型的用于座便器上的锁定缓冲器的结构示意图。

图2为本实用新型圆底座的结构示意图。

图3是本实用新型卡夹和圆筒的侧视图。

图4是本实用新型卡夹和圆筒的另一侧视图。

如图1-4所示，本实用新型提供了用于座便器上的锁定缓冲器，包括：圆底座1、卡夹2和圆筒3；圆底座1，上表面安装有连接杆4；圆筒3，具有通孔5，连接杆4穿接于通孔5内部；卡夹2以垂直于通孔5的方向穿接于圆筒3内，并卡接于连接杆4上。

实施例2：

图1是本实用新型的用于座便器上的锁定缓冲器的结构示意图。

图2为本实用新型的圆底座的结构示意图。

图3是本实用新型的卡夹和圆筒的侧视图。

图4是本实用新型的卡夹和圆筒的另一侧视图。

如图1-4所示，本实用新型提供了用于座便器上的锁定缓冲器，包括：圆底座1、卡夹2和圆筒3；圆底座1，上表面安装有连接杆4；圆筒3，具有通孔5，连接杆4穿接于通孔5内部；卡夹2以垂直于通孔5的方向穿接于圆筒3内，并卡接于连接杆4上。

本实施例中，圆底座1上开设有连接孔6，用于与座便器相连接。

本实施例中，连接孔6为具有圆角的矩形孔。

本实施例中，卡夹2还包括：顶帽201、卡钩202和弹簧203，卡钩与顶帽相连接，弹簧安装于圆筒与顶帽之间。

本实施例中，圆筒3还包括：筒体301、缓冲器302，缓冲器302安装于筒体内。

本实施例中，圆底座1、卡夹2和圆筒3的材质都为塑料。

本实用新型工作时，首先按照上述连接关系依次组装好本实用新型；然后将圆底座安装于座便器上，按住顶帽201，将圆底座1向上推，直至连接杆1被卡钩2锁紧，不再晃动为止；当需要拆卸时，按住按住顶帽201，将圆底座1向下拔出即可。锁紧后的装置，与座便器整体将不能够拆分，更加安全；拆卸后的装置则能够实现座便器与座便器盖、座便器垫圈的拆分，不影响清洗。

本实用新型通过卡钩2与连接杆1的配合使用实现了座便器的锁紧，不会因为用力过大就导致垫圈或座便器盖与座便器分离，同时由于在圆筒内设置有缓冲器，实现了垫圈、座便器盖的缓慢下降，不会因为扣下时用力过大而导致座便器损坏，延长使用寿命。

本实用新型结构简单，造型新颖，适用于各种款式和规格的座便器，适用性强。

本实用新型安装方便，只需把马桶盖的孔插到圆底座上，缓冲器会自动锁住从而将马桶盖固定在座便器上。

本实用新型便于拆卸及清洗 只需按下卡夹的顶帽，缓冲器会自动解锁；这样很容易对马桶盖及座便器进行全面的清洗。

以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等同物界定。
