一种洗脚液自动供给系统的制作方法

本实用新型涉及一种用于提供洗脚液的系统，具体的说，是涉及一种洗脚液自动供给系统。

背景技术：

随着生活水平的不断提高，人们更加追求高质量的生活，尤其对卫生方面更加注重。

日常生活中，人们洗脚的时候，都是先将水放入脚盆中，不管是自动洗脚盆还是普通洗脚盆，都需要用手来辅助洗脚，用手涂抹洗脚液，而洗完脚后再用手将脚盆里的水端起倒掉，之后在冲洗脚盆和洗手，这样不但费时费力而且还总感觉洗不干净，另外，还要用手拿东西吃，因此这让很多人感觉不卫生。尤其是有洁癖的一些朋友，更是觉得这种洗脚方式难以接受，很是纠结。

技术实现要素：

为解决上述技术问题，本实用新型的目的在于提供一种洗脚时无需用手操作，能够自动往脚面加洗脚液的洗脚液自动供给系统。

为达到上述目的，本实用新型的技术方案如下：

一种洗脚液自动供给系统，包括盒体和设置于所述盒体内的脚动给液机构，所述脚动给液机构包括：脚踏驱动、连杆、液压阀芯、第一输液管路以及喷头，所述连杆的两端分别动力连接所述脚踏驱动和所述液压阀芯，所述液压阀芯的出液口连接所述第一输液管路的进液口，所述第一输液管路的出液口连接所述喷头，所述喷头的位置和所述脚踏驱动的位置上下相对应设置，所述液压阀芯的底部设置有第一入液口。

采用上述技术方案，本实用新型技术方案的有益效果是：由于脚动给液机构的设置，其包括脚踏驱动、连杆、液压阀芯、第一输液管路以及喷头，盒体中存放洗脚液，当需要使用洗脚液时，将脚放置于脚踏驱动上，脚踏驱动带动连杆向下运动，从而按压液压阀芯，洗脚液则会被压出进入第一输液管路，之后输送至喷头流出，滴到脚面上，抬起脚将脚放入洗脚盆中洗脚即可，整个洗脚过程无需用手操作，直接将脚放在脚踏驱动上，踩踏就可以给脚面上洗脚液，实现自动送洗脚液的功能，不仅方便快捷、更加卫生，同时省去了另外的洗手水，节约了水资源。

在上述技术方案的基础上，本实用新型还可作如下改进：

作为优选的方案，所述洗脚液自动供给系统还包括设置于盒体内的感应给液机构，所述感应给液机构包括电控制器、第二输液管路以及液压泵，所述电控制器包括感应单元，所述电控制器电连接所述液压泵，所述第二输液管路的两端分别连接所述液压泵和所述第一输液管路，所述液压泵的底部设置有第二入液口。

采用上述优选的方案，电控制器中的感应单元感应到给液需求的信号后，会将信号输送给液压泵，液压泵自动工作，将洗脚液依次从第二输液管路、第一输液管路送出至喷头

作为优选的方案，所述电控制器包括控制盒、设置于所述电控制器内的蓄电池和信号线，所述蓄电池通过所述信号线分别连接所述液压泵和感应单元，所述感应单元设置于所述电控制器的底部，且所述感应单元通过信号线将感应信号传输给所述液压泵。

采用上述优选的方案，当壳体底部的感应单元感应到脚伸到脚踏驱动的位置信号后，会通过信号线将该信号传递给液压泵，液压泵接收到该信号将会自动工作，将洗脚液压出，进入第二输液管路中输送至喷头。

作为优选的方案，所述液压阀芯和所述液压泵的出液口均设置有单向止回阀。

采用上述优选的方案，单向止回阀的设置，使得洗脚液不会出现回流或倒流现象，使得洗脚液的出液更顺畅。

作为优选的方案，所述脚踏驱动为脚踏板，所述脚踏板下方设置有弹簧，所述弹簧的两端分别连接所述盒体和脚踏板。

采用上述优选的方案，弹簧的设置，简单的实现了脚踏板的踩踏复位。

作为优选的方案，所述盒体上设置有加液口。

采用上述优选的方案，当盒体中的洗脚液用完时，可以从加液口添加洗脚液，继续使用。

作为优选的方案，所述盒体的侧面设置有透明的观察窗，所述观察窗上设置有用于显示液位的刻度显示计。

采用上述优选的方案，可以从观察窗看到洗脚液的剩余容量，方便及时添加洗脚液。

作为优选的方案，所述电控制器通过密封接头连接电源线。

采用上述优选的方案，通过密封接头连接电源线，不仅连接牢固、导电性好，同时避免接头进入水分而影响其安全性。

附图说明

为了更清楚地说明本实用新型实施例技术中的技术方案，下面将对实施例技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型洗脚液自动供给系统的结构示意图；

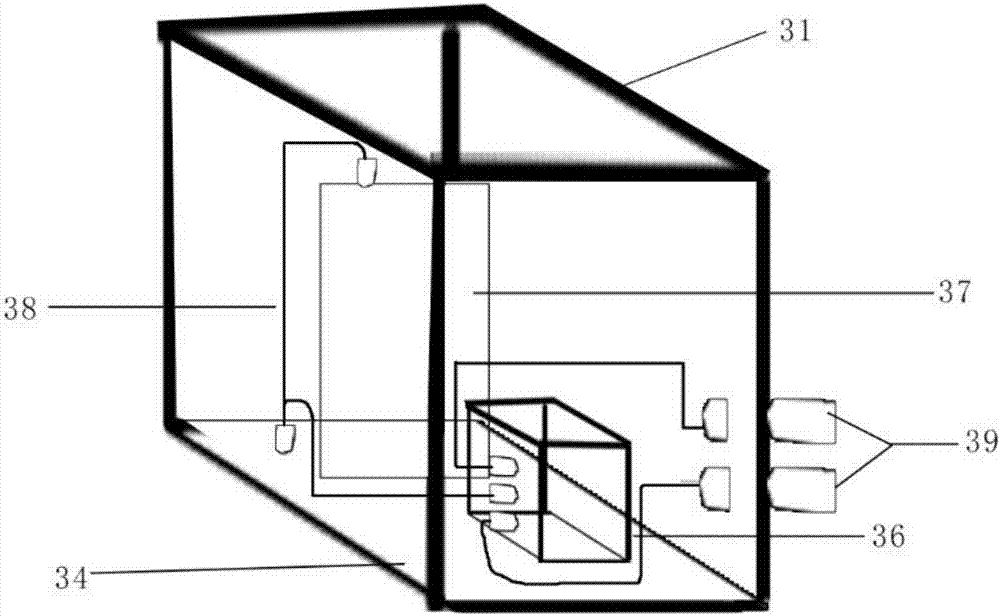

图2为本实用新型中电控制器的结构示意图。

其中，1、盒体，11、加液口，12、刻度显示计，13、直流供电插座，21、脚踏驱动，22、连杆，23、液压阀芯，24、第一输液管路，25、喷头，26、第一入液口，27、弹簧，31、电控制器，32、第二输液管路，33、液压泵，34、感应单元，35、第二入液口，36、控制盒，37、蓄电池，38、信号线，39、密封接头，4、单向止回阀，5、电源线。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

为了达到本实用新型的目的，如图1-2所示，在本实用新型洗脚液自动供给系统的一些实施方式中，其包括盒体1和设置于盒体1内的脚动给液机构，脚动给液机构包括：脚踏驱动21、连杆22、液压阀芯23、第一输液管路24以及喷头25，连杆22的两端分别动力连接脚踏驱动21和液压阀芯23，液压阀芯23的出液口连接第一输液管路24的进液口，第一输液管路24的出液口连接喷头25，喷头25的位置和脚踏驱动的位置上下相对应设置，液压阀芯23的底部设置有第一入液口26。

采用上述技术方案，本实用新型技术方案的有益效果是：由于脚动给液机构的设置，其包括脚踏驱动21、连杆22、液压阀芯23、第一输液管路24以及喷头25，盒体1中存放洗脚液，当需要使用洗脚液时，将脚放置于脚踏驱动21上，脚踏驱动21带动连杆22向下运动，从而按压液压阀芯23，洗脚液则会被压出进入第一输液管路24，之后输送至喷头25流出，滴到脚面上，抬起脚将脚放入洗脚盆中洗脚即可，整个洗脚过程无需用手操作，直接将脚放在脚踏驱动21上，踩踏就可以给脚面上洗脚液，实现自动送洗脚液的功能，不仅方便快捷、更加卫生，同时省去了另外的洗手水，节约了水资源。

在上述技术方案的基础上，本实用新型还可作如下改进：

为了进一步地优化本实用新型的实施效果，如图1-2所示，在本实用新型洗脚液自动供给系统的另外一些实施方式中，洗脚液自动供给系统还包括设置于盒体1内的感应给液机构，感应给液机构包括电控制器31、第二输液管路32以及液压泵33，电控制器31包括感应单元34，电控制器31电连接液压泵33，第二输液管路32的两端分别连接液压泵33和第一输液管路24，液压泵33的底部设置有第二入液口35。

采用上述优选的方案，电控制器31中的感应单元34感应到给液需求的信号后，会将信号输送给液压泵33，液压泵33自动工作，将洗脚液依次从第二输液管路32、第一输液管路24送出至喷头25。

为了进一步地优化本实用新型的实施效果，如图1-2所示，在本实用新型洗脚液自动供给系统的另外一些实施方式中，电控制器31包括控制盒36、设置于电控制器31内的蓄电池37和信号线38，蓄电池37通过信号线38分别连接液压泵33和感应单元34，感应单元34设置于电控制器31的底部，且感应单元34通过信号线38将感应信号传输给液压泵33。

采用上述优选的方案，当壳体36底部的感应单元34感应到脚伸到脚踏驱动的位置信号后，会通过信号线38将该信号传递给液压泵33，液压泵接33收到该信号将会自动工作，将洗脚液压出，进入第二输液管路32中输送至喷头。

为了进一步地优化本实用新型的实施效果，如图1所示，在本实用新型洗脚液自动供给系统的另外一些实施方式中，液压阀芯23和液压泵33的出液口均设置有单向止回阀4。

采用上述优选的方案，单向止回阀4的设置，使得洗脚液不会出现回流或倒流现象，使得洗脚液的出液更顺畅。

为了进一步地优化本实用新型的实施效果，如图1所示，在本实用新型洗脚液自动供给系统的另外一些实施方式中，脚踏驱动21为脚踏板，脚踏板下方设置有弹簧27，弹簧27的两端分别连接盒体1和脚踏板。

采用上述优选的方案，弹簧27的设置，简单的实现了脚踏板的踩踏复位。

为了进一步地优化本实用新型的实施效果，如图1所示，在本实用新型洗脚液自动供给系统的另外一些实施方式中，盒体1上设置有加液口11。

采用上述优选的方案，当盒体1中的洗脚液用完时，可以从加液口11添加洗脚液，继续使用。

为了进一步地优化本实用新型的实施效果，如图1所示，在本实用新型洗脚液自动供给系统的另外一些实施方式中，盒体1的侧面设置有透明的观察窗，观察窗上设置有用于显示液位的刻度显示计12。

采用上述优选的方案，可以从观察窗看到洗脚液的剩余容量，方便及时添加洗脚液。

为了进一步地优化本实用新型的实施效果，如图1-2所示，在本实用新型洗脚液自动供给系统的另外一些实施方式中，电控制器31通过密封接头39连接电源线5。其中，盒体1上还设置直流供电插座13，以便及时充电。

采用上述优选的方案，通过密封接头39连接电源线5，不仅连接牢固、导电性好，同时避免接头进入水分而影响其安全性。

下面介绍本实用新型的工作原理：如图2所示，首先，将脚放在脚踏板上，用脚轻踩(自动模式下直接将脚放上即可)，位于脚面上方的喷头25便会喷出洗脚液到脚背上，待适量后，换另一只脚方法同上，适量后两脚轻轻的对搓片刻，然后用适量清水冲洗干净即可，洗脚就像洗手一样干净快捷。不仅如此，原来用一盆水才洗一次的脚现在只用不到半盆水就可以洗好，在水资源逐渐缺乏的今天，更是符合了国家提倡的节约用水的原则。

本系统分为自动供液部分和非自动供液两部分，自动供液部分正常情况下蓄电池37充满一次电后可以使用15天以上，当自动供液部分有电正常工作的情况下，只需要将脚轻放到脚踏板上，位于脚面上方的探测窗口(感应单元34)便会探测到有脚放上去，然后控制电动液压泵33供液，从而实现自动供液的功能；非自动供液部分，当不方便充电或者嫌充电麻烦的时候只需要用脚轻踩踏板，位于脚背上方的喷头25便会喷出洗脚液来，从而实现用脚控制供液。

本系统脚动部分工作原理：用脚轻踏脚踏板带动连杆22推动液压阀芯23，此时洗脚液通过单向止回阀4流向第一输液管路24并通过喷头25流出。

本系统自动感应部分工作原理：将脚放在脚踏板上，上侧感应单元34中的距离感应模块感应到脚放入后，启动微型直流低压液压泵33，微型直流低压液压泵33的输出端通过单向止回阀4将液体送入第二输液管路32和第一输液管路24，最后再从喷头25流出。

对所公开的实施例的上述说明，使本领域专业技术人员能够实现或使用本实用新型。对这些实施例的多种修改对本领域的专业技术人员来说将是显而易见的，本文中所定义的一般原理可以在不脱离本实用新型的精神或范围的情况下，在其它实施例中实现。因此，本实用新型将不会被限制于本文所示的这些实施例，而是要符合与本文所公开的原理和新颖特点相一致的最宽的范围。
