一种纸板裁剪机的制作方法

本实用新型属于纸板设备技术领域，特别涉及一种纸板裁剪机。

背景技术：

多层纸板切割机由于厚度过大，对刀具的要求也必须提高，如果在刀面上有纸屑黏连，那么就会导致纸切边毛糙，也能也有破损的情况发生，现有的多层纸板切割机都由工人清理，使用较为麻烦。

技术实现要素：

本实用新型的目的是针对现有多层纸板切割机存在的上述问题，提供一种具有自动清理刀具功能的纸板裁剪机。

本实用新型的目的可通过下列技术方案来实现：一种纸板裁剪机，它包括一个工作台，工作台后部设有推送机构，工作台上设有龙门切架，推送机构将纸板推送至龙门切架处切割，其特征在于，龙门切架上设有切刀和按压板，按压板设于切刀前部，所述的切刀和按压板由独立的两个驱动装置驱动，所述的按压板与切刀侧面贴合上下滑动，所述的龙门切架上设有刷刀装置，并且刷刀装置与工作台台面具有一定的间距，所述的刷刀装置贴设在切刀的后部，当切刀上抬时被刷刀装置刮刷，所述的推送机构上还设有吸尘装置。

所述的刷刀装置包括多片帘片，所述的帘片贴设在切刀的后部。

所述推送机构包括一个能前后移动的推滑块，所述的推滑块面向龙门切架的一侧设有凹槽，所述的凹槽的两侧设有吸风口， 所述推滑块上设有气泵，气泵与吸风口连接，所述的凹槽中还设有若干的导向片，所述导向片侧面朝向龙门切架方向，导向片与凹槽的槽底之间具有一定的间隙，所述的吸风口对向该间隙位置。

所述龙门切架前部设有人体感应装置，人体感应装置能控制切刀和按压板驱动装置的启停。

与现有技术相比，该装置能对切刀的前后进行清理，切刀每次上抬都会完成一个清理过程，同时，工作台上的纸屑会被吸风口吸入凹槽中，凹槽形成簸箕的作用。

附图说明

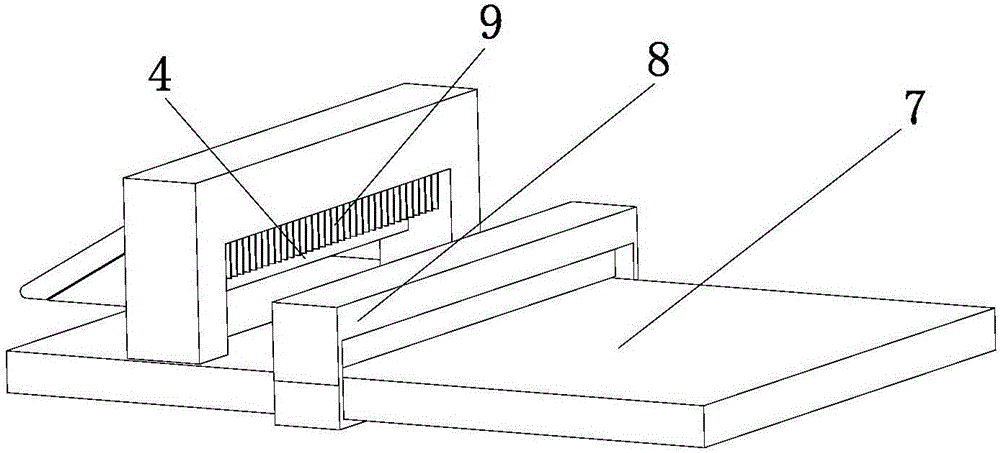

图1是本实用新型的结构示意图。

图2是本实用新型另一角度示意图。

图3是本实用新型推滑块的凹槽结构示意图。

图中，1、人体感应装置；2、按压板；3、龙门切架；4、切刀；5、导向片；6、凹槽；7、工作台；8、推滑块；9、帘片；10、吸风口。

具体实施方式

以下是本实用新型的具体实施例并结合附图，对本实用新型的技术方案作进一步的描述，但本实用新型并不限于这些实施例。

图1、2所示，本实用新型包括一个工作台7，工作台7后部设有推送机构，工作台7上设有龙门切架3，推送机构将纸板推送至龙门切架3处切割，龙门切架3上设有切刀4和按压板2，按压板2设于切刀4前部，切刀4和按压板2由独立的两个驱动装置驱动。使用时，先由按压板2按压多层的纸板，然后切刀4下降切割，所述的按压板2与切刀4侧面贴合上下滑动，所述的龙门切架3上还设有帘片9，帘片9贴设在切刀4的后部，帘片9与工作台7台面具有一定的间距，当切刀4上抬时，切刀4前后 两侧都被刮刷。

图3所示，推送机构包括一个能前后移动的推滑块8，所述的推滑块8面向龙门切架3的一侧设有凹槽6，所述的凹槽6的两侧设有吸风口10，吸风口10位置靠上，不贴设在工作台7的台面。推滑块8上设有气泵，气泵与吸风口10连接，所述的凹槽6中还设有若干的导向片5，所述导向片5侧面朝向龙门切架3方向，导向片5与凹槽6的槽底之间具有一定的间隙，所述的吸风口10横对该间隙位置。吸风先在凹槽6的槽底形成，然后由导向片5将吸力匀分，因此整个横向的工作台7台面吸力都能均匀，最后纸屑被留在凹槽6的槽底，可以一次清理。

所述龙门切架3前部设有人体感应装置1，人体感应装置1能控制切刀4和按压板2驱动装置的启停。
