一种塑料制造加工切割装置的制作方法

本实用新型涉及塑料制造技术领域，具体为一种塑料制造加工切割装置。

背景技术：

塑料制品是采用塑料为主要原料加工而成的生活、工业等用品的统称，包括以塑料为原料的注塑、吸塑等所有工艺的制品。

塑料制品生产加工时需要借鉴金属和木材等的加工方法，在制造过程中，就需要对塑料进行切割，进而达到符合要求的塑料制品，由于塑料的性能与金属和木材不同，塑料的热导性差，热膨胀系数、弹性模量低，当夹具或刀具加压太大时，易于引起变形，切割时受热易熔化，且易粘附在刀具上，造成资源的浪费，增加了经济成本，无法保证塑料制品的加工制造，还会对切割刀具造成损害，影响切割设备的使用，降低了切割设备的使用寿命。

技术实现要素：

本实用新型的目的在于提供一种塑料制造加工切割装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种塑料制造加工切割装置，包括底板，所述底板顶部的两侧均固定连接有立柱，并且立柱的顶部固定连接有顶板，所述底板的顶部且位于两个立柱之间固定连接有存水箱，两个立柱之间固定连接有操作板，所述顶板的底部固定连接有伸缩杆，并且伸缩杆远离顶板的一端固定连接有切割装置。

所述存水箱的内壁活动连接有杂物箱，并且存水箱的内部设置有抽水泵，所述抽水泵的一侧连通有进水管，并且抽水泵的顶部连通有出水管，所述出水管远离抽水泵的一端连通有三通接头，并且三通接头的另两端均连通有输水管，所述输水管远离三通接头的一端依次贯穿存水箱和立柱且延伸至立柱的内部，所述立柱的一侧且位于操作板的顶部固定连接有喷头，所述输水管延伸至立柱内部的一端与喷头连通。

优选的，所述杂物箱的底部设置有过滤网，并且杂物箱的正面固定连接有把手。

优选的，所述切割装置的两侧均固定连接有连接杆，并且连接杆远离切割装置的一端固定连接有第一滚轮，两个立柱相对的一侧均开设有与第一滚轮相适配的轨道。

优选的，所述杂物箱的两侧均固定连接有固定板，并且固定板的底部固定连接有第二滚轮，所述存水箱的内壁且与杂物箱相对应的位置开设有与第二滚轮相适配的滑槽。

优选的，所述操作板的中部开设有与切割装置相适配的开口，并且操作板上设置有栅网。

与现有技术相比，本实用新型的有益效果是：

（1）、该塑料制造加工切割装置，通过在两个立柱之间固定连接有的存水箱，存水箱内部设置有的抽水泵，抽水泵通过输水管连通有的喷头，解决了塑料在切割时受热容易熔化、容易粘附在刀具的情况，防止了资源的浪费，降低了经济成本，保证了塑料制品正常的加工制造，避免了对切割刀具造成的损害，保证了切割设备的使用寿命。

（2）、该塑料制造加工切割装置，在操作板上设置有的栅网，以及在存水箱的内壁上活动连接有的杂物箱，杂物箱上设置有的过滤网，喷头喷出来的水体，可以更好的将切割时产生的碎屑进行收集，方便了使用者进行清理，降低了劳动力的使用，缩短了清理的时间。

附图说明

图1为本实用新型结构示意图；

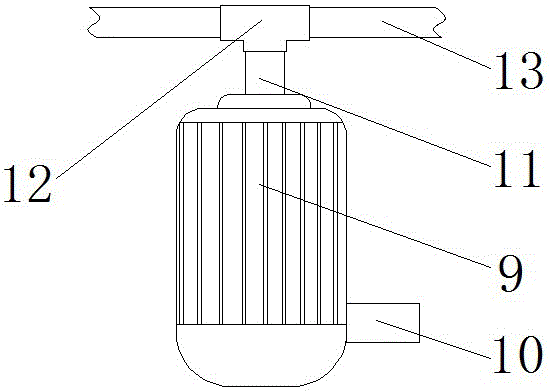

图2为本实用新型抽水泵的结构示意图；

图3为本实用新型杂物箱的结构示意图；

图4为本实用新型A-A局部放大图；

图5为本实用新型操作板的结构示意图。

图中：1底板、2立柱、3顶板、4存水箱、5操作板、6伸缩杆、7切割装置、8杂物箱、9抽水泵、10进水管、11出水管、12三通接头、13输水管、14喷头、15过滤网、16把手、17连接杆、18第一滚轮、19轨道、20固定板、21第二滚轮、22滑槽、23开口、24栅网。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-5，本实用新型提供一种技术方案：一种塑料制造加工切割装置，包括底板1，底板1顶部的两侧均固定连接有立柱2，并且立柱2的顶部固定连接有顶板3，底板1的顶部且位于两个立柱2之间固定连接有存水箱4，存水箱4的一侧连通有排水管，两个立柱2之间固定连接有操作板5，操作板5的中部开设有与切割装置7相适配的开口23，并且操作板5上设置有栅网24，顶板3的底部固定连接有伸缩杆6，并且伸缩杆6远离顶板3的一端固定连接有切割装置7，切割装置7的两侧均固定连接有连接杆17，并且连接杆17远离切割装置7的一端固定连接有第一滚轮18，两个立柱2相对的一侧均开设有与第一滚轮18相适配的轨道19。

存水箱4的内壁活动连接有杂物箱8，杂物箱8的底部设置有过滤网15，并且杂物箱8的正面固定连接有把手16，杂物箱8的两侧均固定连接有固定板20，并且固定板20的底部固定连接有第二滚轮21，存水箱4的内壁且与杂物箱8相对应的位置开设有与第二滚轮21相适配的滑槽22，并且存水箱4的内部设置有抽水泵9，抽水泵9的一侧连通有进水管10，并且抽水泵9的顶部连通有出水管11，出水管11远离抽水泵9的一端连通有三通接头12，并且三通接头12的另两端均连通有输水管13，输水管13远离三通接头12的一端依次贯穿存水箱4和立柱2且延伸至立柱2的内部，立柱2的一侧且位于操作板5的顶部固定连接有喷头14，输水管13延伸至立柱2内部的一端与喷头14连通，通过在两个立柱2之间固定连接有的存水箱4，存水箱4内部设置有的抽水泵9，抽水泵9通过输水管13连通有的喷头14，解决了塑料在切割时受热容易熔化、容易粘附在刀具的情况，防止了资源的浪费，降低了经济成本，保证了塑料制品正常的加工制造，避免了对切割刀具造成的损害，保证了切割设备的使用寿命，在操作板5上设置有的栅网24，以及在存水箱4的内壁上活动连接有的杂物箱8，杂物箱8上设置有的过滤网15，喷头14喷出来的水体，可以更好的将切割时产生的碎屑进行收集，方便了使用者进行清理，降低了劳动力的使用，缩短了清理的时间。

工作人员在使用时，先将存水箱4的内部注满水体，再将塑料放置在操作板5上，伸缩杆6将切割装置7移动到相应的位置，开始进行切割处理，启动抽水泵9，抽水泵9将存水箱4内部的水体从输水管13输送到喷头14，喷头14再将水体喷出，在切割时产生的碎屑会顺着水体流进杂物箱8，过滤网15可以阻挡碎屑进入到存水箱4内部。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
