一种塑料套侧壁切槽机构的制作方法

文档序号:12420253阅读:262来源:国知局
一种塑料套侧壁切槽机构的制作方法与工艺

本实用新型涉及塑料制品加工设备技术领域,更具体的说涉及一种塑料套侧壁切槽机构。



背景技术:

塑料套在一些设备安装中,其需要在侧壁根据安装需要在侧壁上需要开槽,而现有的方式一般是采用人工固定塑料套后进切槽,其切割效率低,切槽效果有限。



技术实现要素:

本实用新型的目的就是针对现有技术之不足,而提供一种塑料套侧壁切槽机构,它可以自动进行固定,固定牢固,同时,可以自动切槽,非常方便。

本实用新型的技术解决措施如下:

一种塑料套侧壁切槽机构,包括机架,所述机架的顶板上固定有支撑架和套筒体;

所述支撑架的上顶板的中部具有放置通孔,放置通孔的正下方为套筒体,套筒体的左右侧壁上具有竖直通槽,上顶板的顶面左右两端处固定有推动气缸,推动气缸的推杆竖直向下穿过上顶板并固定在连接板上,连接板的中部具有插孔,套筒体插套在插孔中,插孔旁的连接板的顶面上固定有固定板,固定板上具有固定气缸,固定气缸的推杆穿过固定板并固定有压块,压块穿过竖直通槽处于套筒体中;

所述机架的顶板的右侧顶面具有滑槽,移动板处于机架的顶板上方,移动板的底面固定有滑块,滑块插套在滑槽中,机架的顶板的右侧壁上固定有移动气缸,移动气缸的推杆端部固定在移动板上,移动板上设有切割机构。

所述套筒体的底板的顶面固定有缓冲弹簧,缓冲弹簧的顶面固定有弹性板。

所述机架的顶板的右侧壁上固定有气缸连接板体,移动气缸固定在气缸连接板体上,移动气缸的推杆穿过气缸连接板体。

所述切割机构包括切割支撑架,切割支撑架固定在移动板的顶面行,切割支撑架上固定有横向板,横向板上固定有切割电机,切割电机的输出轴穿过横向板并固定有切割刀片,切割刀片对着套筒体的右侧的竖直通槽。

本实用新型的有益效果在于:

它可以自动进行固定,固定牢固,同时,可以自动切槽,非常方便。

附图说明:

图1为本实用新型的结构示意图;

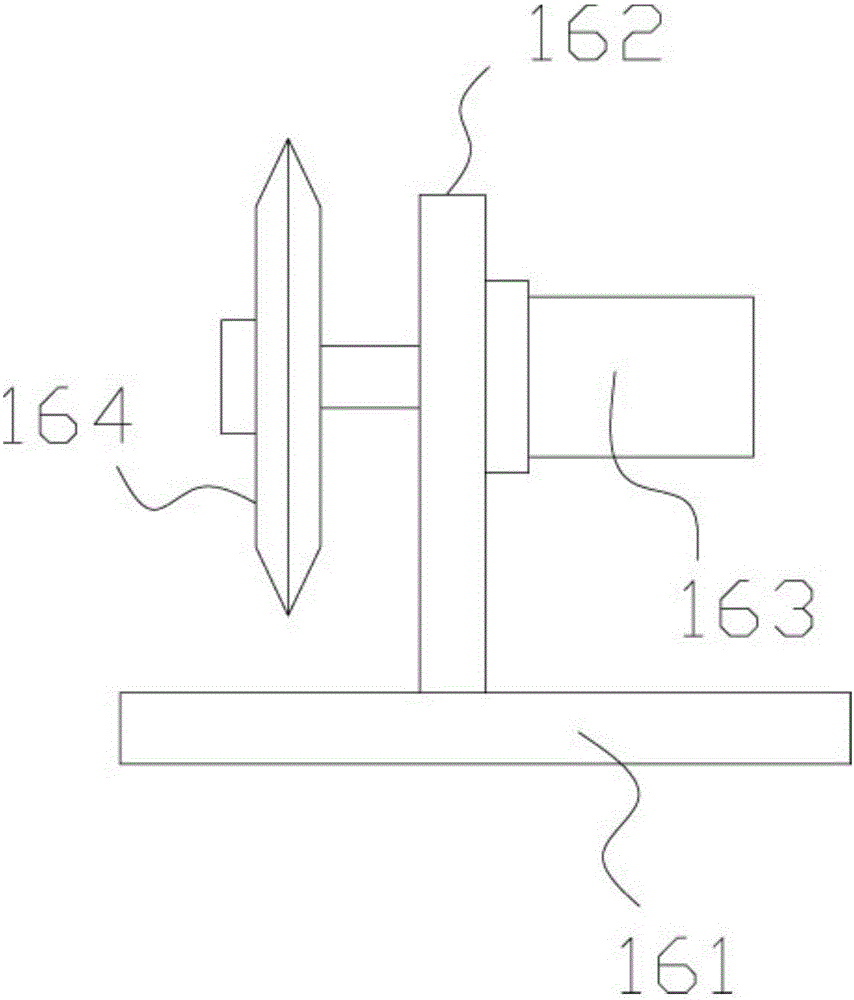

图2为本实用新型的切割机构的局部结构示意图。

具体实施方式:

实施例:见图1至图2所示,一种塑料套侧壁切槽机构,包括机架10,所述机架10的顶板上固定有支撑架11和套筒体12;

所述支撑架11的上顶板111的中部具有放置通孔112,放置通孔112的正下方为套筒体12,套筒体12的左右侧壁上具有竖直通槽121,上顶板111的顶面左右两端处固定有推动气缸113,推动气缸113的推杆竖直向下穿过上顶板111并固定在连接板114上,连接板114的中部具有插孔115,套筒体12插套在插孔115中,插孔115旁的连接板114的顶面上固定有固定板116,固定板116上具有固定气缸117,固定气缸117的推杆穿过固定板116并固定有压块118,压块118穿过竖直通槽121处于套筒体12中;

所述机架10的顶板的右侧顶面具有滑槽13,移动板14处于机架10的顶板上方,移动板14的底面固定有滑块141,滑块141插套在滑槽13中,机架10的顶板的右侧壁上固定有移动气缸15,移动气缸15的推杆端部固定在移动板14上,移动板14上设有切割机构16。

进一步的说,所述套筒体12的底板的顶面固定有缓冲弹簧122,缓冲弹簧122的顶面固定有弹性板123。

进一步的说,所述机架10的顶板的右侧壁上固定有气缸连接板体17,移动气缸15固定在气缸连接板体17上,移动气缸15的推杆穿过气缸连接板体17。

进一步的说,所述切割机构16包括切割支撑架161,切割支撑架161固定在移动板14的顶面行,切割支撑架161上固定有横向板162,横向板162上固定有切割电机163,切割电机163的输出轴穿过横向板162并固定有切割刀片164,切割刀片164对着套筒体12的右侧的竖直通槽121。

工作原理:将塑料套插入套筒体12中,然后,通过固定气缸117的推杆推动,将压块118穿过竖直通槽121并处于套筒体12中,然后,通过推动气缸113的推杆推动,将压块118向下移动并压靠在塑料套的顶端面上,然后,切割机构16的切割电机163运行,使得切割刀片164运行,然后,通过移动气缸15的推杆推动,使得切割刀片164的边部竖直通槽121并对塑料套的侧壁进行切割,切割完成后,移动气缸15的推杆回缩,然后,切割电机163停止运行,同时,固定气缸117的推杆回缩,推动气缸113的推杆回缩,完成加工。
