一种便于夹持的耐压工装的制作方法

本实用新型涉及一种便于夹持的耐压工装。

背景技术：
：

目前，在使用耐压绝缘接地一体机检测组件时，需要在上一步清洗工序时对组件安装耐压工装，以便于检测。但是，现有的耐压工装均安放在组件的接线盒上并且和背板面相接触，不仅容易划伤背板，而且不能有效的进行固定，耐压工装容易在传送带上传送的过程中产生晃动，从而导致在组件接线盒上位置的偏离，造成检测信号的不稳定，进而影响耐压绝缘接地一体机对组件的检测，需要人工手动去调整耐压工装的位置，不仅费时费力，工作效率低，而且增加额外的工作量，造成人力资源的浪费。

技术实现要素：
：

本实用新型提供了一种便于夹持的耐压工装，它结构简单，固定牢固，省时省力，安装、拆卸方便，防止划伤背板，可有效避免耐压工装因传送带传送过程中产生的晃动而导致在组件位置的偏移，保证耐压绝缘接地一体机的正常工作，节省人力成本，提高工作效率，解决了现有技术中存在的问题。

本实用新型为解决上述技术问题所采用的技术方案是：

一种便于夹持的耐压工装，包括一耐压工装本体，在耐压工装本体上部的侧壁上水平设有一支撑板，在耐压工装本体与支撑板顶部两侧分别对称设有一内部中空设置、开口朝前的固定座，在两固定座之间设有一活动闭合在耐压工装本体表面的夹持板，夹持板的竖直段的下端抵接在耐压工装本体的侧壁上， 在夹持板竖直段中部设有一通孔，在通孔两侧的夹持板内侧壁上分别对称设有一轴承座，一水平设置的转轴分别活动卡接在两轴承座上，转轴的两端分别穿出与其相对一侧的固定座侧壁并伸至固定座的凹腔内，夹持板倾斜段的下端与其竖直段的上端相连，夹持板倾斜段的上端向内弯折，在两轴承座之间的转轴上套设一扭转弹簧，扭转弹簧的上支撑杆抵接在夹持板倾斜段的内壁上，扭转弹簧的下支撑杆抵接在耐压工装本体顶部；在两固定座顶部均设有一线缆。

在两固定座相对一侧的凹腔内壁上分别设有一卡板，转轴的两外端分别卡装相对应一侧卡板的凹槽内，在每个卡板凹槽外侧的转轴端部均设有一与卡板侧壁相抵接的凸块。

本实用新型采用上述方案，结构简单，固定牢固，省时省力，安装、拆卸方便，防止划伤背板，可有效避免耐压工装因传送带传送过程中产生的晃动而导致在组件位置的偏移，保证耐压绝缘接地一体机的正常工作，节省人力成本，提高工作效率。

附图说明：

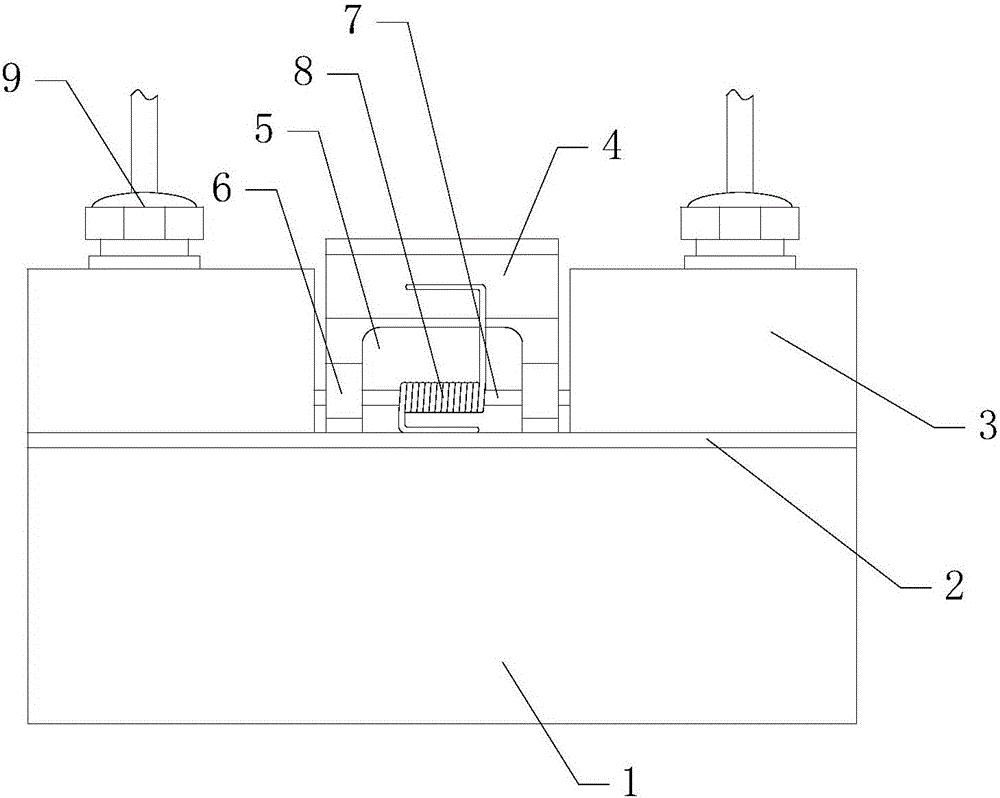

图1为本实用新型的结构示意图。

图2为图1的后视结构示意图。

图3位图1的A-A向剖视放大结构示意图。

图中，1、耐压工装本体；2、支撑板；3、固定座；4、夹持板；5、通孔；6、轴承座；7、转轴；8、扭转弹簧；9、线缆；10、卡板；11、凸块。

具体实施方式：

为能清楚说明本方案的技术特点，下面通过具体实施方式，并结合其附图，对本实用新型进行详细阐述。

如图1-3所示，一种便于夹持的耐压工装，包括一耐压工装本体1，在耐压 工装本体1上部的侧壁上水平设有一支撑板2，在耐压工装本体1与支撑板2顶部两侧分别对称设有一内部中空设置、开口朝前的固定座3，在两固定座3之间设有一活动闭合在耐压工装本体1表面的夹持板4，夹持板4的竖直段的下端抵接在耐压工装本体1的侧壁上，在夹持板4竖直段中部设有一通孔5，在通孔5两侧的夹持板4内侧壁上分别对称设有一轴承座6，一水平设置的转轴7分别活动卡接在两轴承座6上，转轴7的两端分别穿出与其相对一侧的固定座3侧壁并伸至固定座3的凹腔内，夹持板4倾斜段的下端与其竖直段的上端相连，夹持板4倾斜段的上端向内弯折，在两轴承座6之间的转轴7上套设一扭转弹簧8，扭转弹簧8的上支撑杆抵接在夹持板4倾斜段的内壁上，扭转弹簧8的下支撑杆抵接在耐压工装本体1顶部；在两固定座3顶部均设有一线缆9。

在两固定座3相对一侧的凹腔内壁上分别设有一卡板10，转轴7的两外端分别卡装相对应一侧卡板10的凹槽内，在每个卡板10凹槽外侧的转轴7端部均设有一与卡板10侧壁相抵接的凸块11。保证转轴7的位置不动，防止转轴7从固定座3内脱落，起到固定作用。

使用时，用一手手持本装置，用拇指按压夹持板的倾斜段，扭转弹簧随着夹持板的挤压而处于压紧状态，夹持板的竖直段以转轴为圆心向外转动，夹持板的内壁从闭合在耐压工装本体的侧壁与支撑板的侧壁上脱离，此时，将本装置卡装在组件的C面板边框上，松开按压在夹持板倾斜段的拇指，使扭转弹簧恢复原位，从而将本装置牢固的固定在组件的接线盒上，通过观察夹持板上的通孔，可以及时观察夹持板卡紧组件的C面板边框的位置，如果有不合适的地方，操作人员可以及时调整，方便下一步工序的使用，省时省力，安装、拆卸方便，不直接与组件的背板接触，从而防止划伤背板，可有效避免耐压工装因传送带传送过程中产生的晃动而导致在组件位置的偏移，保证耐压绝缘接地一 体机的正常工作，节省人力成本，提高工作效率。

上述具体实施方式不能作为对本实用新型保护范围的限制，对于本技术领域的技术人员来说，对本实用新型实施方式所做出的任何替代改进或变换均落在本实用新型的保护范围内。

本实用新型未详述之处，均为本技术领域技术人员的公知技术。
