一种齿轮防护装置的制作方法

本实用新型涉及一种齿轮防护装置，用于保护紧密纺设备中的齿轮，属于纺织机械的技术领域。

背景技术：

传统紧密纺设备的齿轮一般安装在第一工位和第二工位之间，齿轮防护装置安装在吸棉笛管上，此类安装方式的齿轮防护装置很容易脱落，工人在纱线接头时极易造成安全事故。再者，传统的齿轮防护装置只能防护一半的齿轮，当摇架抬起时，一部分齿轮又会暴露在外面，存在一定的安全隐患，同时粗纱也很容易被齿轮带入，造成不必要的麻烦。

因此，提出本实用新型。

技术实现要素：

针对现有技术的上述技术问题，本实用新型的目的是提供一种齿轮防护装置，将齿轮的位置移到第二工位和第三工位之间，在异型管的吸管上安装齿轮罩和密封圈，将罗拉一和罗拉二上的齿轮全部覆盖，防止夹手；同时齿轮罩两侧都有档边，防止粗纱进入，齿轮罩上又装有密封圈，安装紧密不易脱落。

为达到上述目的，本实用新型是通过以下技术方案实现的：

一种齿轮防护装置，包括罗拉一和罗拉二，所述罗拉一和罗拉二之间设有异型管，所述异型管的吸管上安装有齿轮罩，所述齿轮罩上设有密封圈，所述罗拉一和罗拉二上均设有齿轮，所述齿轮罩将齿轮覆盖。

所述的齿轮罩包括齿轮罩片一和齿轮罩片二，所述齿轮罩片一设有挡边一，所述齿轮罩片二设有挡片二，所述挡边一和挡边二位于齿轮罩的两侧。

所述的齿轮位于第二工位和第三工位之间。

本实用新型的有益效果如下：

本实用新型的齿轮防护装置，将齿轮的位置移到第二工位和第三工位之间，在异型管的吸管上安装齿轮罩，将罗拉一和罗拉二上的齿轮全部覆盖，防止夹手；同时齿轮罩两侧都有档边，防止粗纱进入，齿轮罩上又装有密封圈，安装紧密不易脱落。

附图说明

图1为本实用新型的结构示意图；

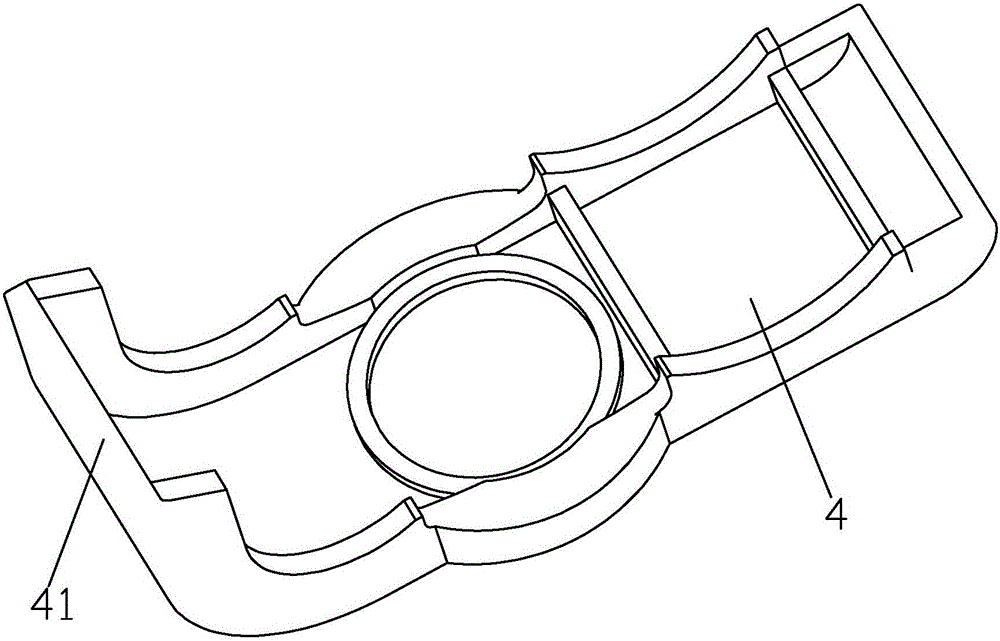

图2为本实用新型中的齿轮罩片一的结构示意图；

其中，1为罗拉一、2为罗拉二、3为异型管、4为齿轮罩片一、41为挡边一、5为齿轮罩片二、51为挡边二、6为密封圈、7为罗拉座、8为齿轮。

具体实施方式

下面结合具体实施例对本实用新型作进一步的说明，但本实用新型的保护范围并不限于此。

如图1所示，本实用新型中的齿轮防护装置，包括罗拉座7，罗拉座7上安装有罗拉一1和罗拉二2，罗拉一1和罗拉二2上均设有齿轮8，齿轮8位于第二工位和第三工位之间；罗拉一1和罗拉二2之间设有异型管3，异型管3的吸管上安装有齿轮罩，齿轮罩上设有密封圈6，安装紧密不易脱落。

如图2所示，本实用新型中的齿轮罩包括齿轮罩片一4和齿轮罩片二5，齿轮罩片一4设有挡边一41，齿轮罩片二5设有挡片二51，挡边一41和挡边二42位于齿轮罩的两侧，齿轮罩将齿轮8覆盖，防止夹手，同时齿轮罩两侧都具有档边后，防止粗纱进入。

上述实施例仅用于解释说明本实用新型的发明构思，而非对本实用新型权利保护的限定，凡利用此构思对本实用新型进行非实质性的改动，均应落入本实用新型的保护范围。
