一种灯具型材组件的制作方法

本实用新型涉及灯具铝制型材领域，特别涉及一种灯具型材组件。

背景技术：

灯具在安装中，灯具的边框是一般是铝合金制作的灯具型材构成的，同时再将灯具型材固定在吊顶上，从而对灯具进行固定。

目前，市场上公告号为CN203336365U，公告日为2013年12月11日的中国专利公开了一种LED层板灯具，包括：边框型材、内框型材、固定玻璃板、活动玻璃板以及LED灯；其中，所述边框型材，由至少三根条型材构成，其中两根所述条型材长度相同，所述条型材的一侧面都设置有凹凸结构的安装卡槽；所述内框型材，由两对分别对称的条型材、用于固定所述固定玻璃板的固定槽、固定所述活动玻璃板的固定滑槽和固定所述LED灯的固定槽所构成；所述固定玻璃板，板型及尺寸适应于由所述边框型材和内框型材构成的层板框架；所述活动玻璃板，板型及尺寸与所述固定玻璃板的板型及尺寸一致。本实用新型解决了现有技术中传统局部照明所使用的照明工具即占用柜内空间又存在有安全隐患的问题。

这种LED层板灯具的边框型材是通过螺栓等固定在家具、墙面等地方上，在固定的时候，需要将整个LED层板灯具都拖住再通过螺栓固定，因LED层板灯具一般都是在墙壁顶端进行安装的，在通过手拖住LED层板灯具的时候，LED层板灯具会发生晃动等，给安装带来较大的不便。

技术实现要素：

本实用新型的目的是提供一种能够方便安装的灯具型材组件。

本实用新型的上述技术目的是通过以下技术方案得以实现的：一种灯具型材组件，包括型材本体，所述型材本体的上端卡接有多个连接片，所述型材本体的两侧侧壁上对称设置有滑槽，所述连接片的两端设置有卡接在所述滑槽内的弹性片，两侧所述滑槽的内壁上设置有定位块，所述弹性片上设置有与所述定位块相配的定位槽。

通过采用上述技术方案，在型材本体上的卡接有多个连接片，在对灯具型材进行固定的时候，先将连接片固定在所需固定的地方，将使得型材本体和连接片相互卡接后进行固定，在安装的时候非常的方便；同时在型材本体两端滑槽内设置的定位块和在连接片两端的弹性片上的定位槽相配，使得型材本体固定在连接块上能够进行固定。

本实用新型的进一步设置为：所述弹性片朝向滑槽一侧为凸起端，所述凸起端抵触在所述滑槽内。

通过采用上述技术方案，弹性片的上朝向滑槽的一侧为凸起端，两侧弹性片上的凸起端能够分别抵触在型材本体的两端滑槽内进行卡接，在先将连接片固定在所需的地方上时，将型材本体卡接在多个连接片的两侧的弹性片之间，弹性片在受到型材本体的抵触力后撑开，当弹性片的凸起端进入到滑槽内时，弹性片在弹性回复后卡接在滑槽上，使得型材本体固定在两个弹性片之间。

本实用新型的进一步设置为：所述定位块呈半圆状。

通过采用上述技术方案，在型材本体固定在连接片的两个弹性片之间时，还能通过在弹性片上的定位槽和在滑槽上的定位块进行定位，定位块呈半圆状，使得定位块的表面较为圆滑，能够减小弹性片抵触在定位块上时的摩擦力。

本实用新型的进一步设置为：所述连接片包括位于固定部、连接在所述固定部两侧且与所述弹性片相连的连接部，所述连接部呈弧形的弯曲状且所述连接部凸出的一端抵触在型材本体上，所述固定部上设置有连接孔。

通过采用上述技术方案，连接片包括固定部和两端的连接部，连接部呈弧形的弯曲状且凸出的一端抵触在型材本体上，使得固定部和型材本体之间具有一定的距离。在先固定连接片时，先通过螺栓等穿设过在固定部上的连接孔，从而将连接片固定在所需的地方，因固定部具有型材本体具有一定的距离，使得型材本体在卡接在连接片两端的弹性片之间时，不会与对连接片进行固定的螺栓向抵触。

本实用新型的进一步设置为：所述型材本体相对靠近所述连接片的端面上设置有放置孔。

通过采用上述技术方案，在连接片先通过螺栓等进行固定时，当遇到较大的螺栓对穿设过连接片上的通孔时，型材本体可能会抵触在对连接片进行固定的螺栓上，在型材本体上设置的放置孔能够通过该螺栓穿设，使得型材本体不会抵触在螺栓上。同时该放置孔也是用于进电线的，当灯具固定在型材本体上时，需要通过该放置孔使得电线能够进入到型材本体中。

本实用新型的进一步设置为：所述型材本体位于设置滑槽的任一端面上开设有出线孔。

通过采用上述技术方案，在电线通过放置孔进入到型材本体中时，再通过出线孔排出，使得电线能够穿设过型材本体。

本实用新型的进一步设置为：所述型材本体相对远离所述连接片端面的中部对称设置有用于插接灯具的插槽。

通过采用上述技术方案，在型材本体相对远离连接片的一端面上的插槽是用于固定灯具的。

综上所述，本实用新型具有以下有益效果：在先将多个连接片固定在所需的位置上时，再将型材本体两侧的滑槽卡接在连接片两端的弹性片之间，使得型材本体在固定时非常的方便；同时在弹性片上的定位槽和在滑槽上的定位块相配时，能够起到快速定位的作用，使得型材本体方便移动到所需固定的位置。

附图说明

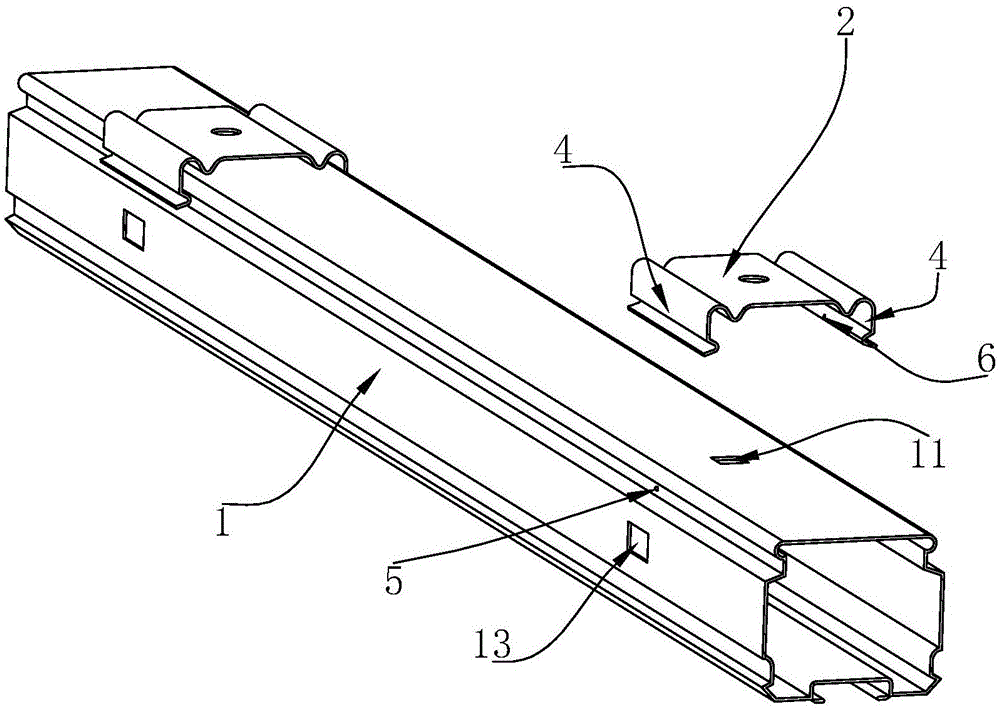

图1是本实用新型的结构示意图；

图2是本实用新型的结构示意图二；

图3是本实用新型的结构剖视图。

图中：1、型材本体；2、连接片；3、滑槽；4、弹性片；5、定位块；6、定位槽；7、凸起端；8、固定部；9、连接部；10、连接孔；11、放置孔；12、插槽；13、出线孔。

具体实施方式

以下结合附图对本实用新型作进一步详细说明。

一种灯具型材组件，如图1到图3所示，包括型材本体1、多个卡接在型材本体1上的连接片2。在连接片2的两端一体设置有弹性片4，在型材本体1的两侧对称设置有滑槽3，弹性片4包括有一端朝向滑槽3一侧凸出的凸起端7，弹性片4的凸起端7能够卡接在型材本体1的滑槽3内。同时在弹性片4的凸起端7和型材本体1抵触的端面上一体设置有凹陷的定位槽6，在型材本体1的滑槽3上设置有和定位槽6相的定位块5，且定位块5是呈现半圆状的。在型材本体1两侧的滑槽3和连接片2两侧的弹性片4相卡接时，定位块5和定位槽6能够起到快速定位的作用。

连接片2包括位于固定部8、连接在固定部8两侧且与弹性片4相连的连接部9，连接部9呈弧形的弯曲状且所述连接部9凸出的一端抵触在型材本体1上，在固定部8上开设有一个连接孔10。连接部9的凸出的一端抵触在型材本体1上，使得型材本体1固定在连接片2两侧的弹性片4之间时，型材本体1的上端面具有固定部8具有一定的距离。在对灯具型材进行安装时，先是通过螺栓分别穿设过多个连接片2的连接孔10后螺纹连接在所需的地方，在将型材本体1卡接在多个连接片2两端的弹性片4之间，在型材本体1和弹性片4进行卡接的过程中，定位块5和定位槽6能够起到快速定位的作用，使得型材本体1能够快速的固定在合适的位置。

在型材本体1相对靠近连接片2的端面上设置有放置孔11，在连接片2先通过螺栓等进行固定时，当遇到较大的螺栓对穿设过连接片2上的通孔时，型材本体1可能会抵触在对连接片2进行固定的螺栓上，在型材本体1上设置的放置孔11能够通过该螺栓穿设，使得型材本体1不会抵触在螺栓上。同时该放置孔11也是用于进电线的，当灯具固定在型材本体1上时，需要通过该放置孔11使得电线能够进入到型材本体1中。型材本体1位于设置滑槽3的一个端面上开设有出线孔13，电线通过放置孔11进入到型材本体1中时，在通过出线孔13排出，使得电线能够穿设过型材本体1。型材本体1相对远离所述连接片2端面的中部对称设置有用于插接灯具的插槽12，插槽12是在加工型材本体1时一体成型的，两侧的插槽12是用来插接灯具的。

具体实施例仅仅是对本实用新型的解释，其并不是对本实用新型的限制，本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性贡献的修改，但只要在本实用新型的权利要求范围内都受到专利法的保护。
