成形性和焊接性优异的电池壳体用铝合金板的制造方法与工艺

技术特征：

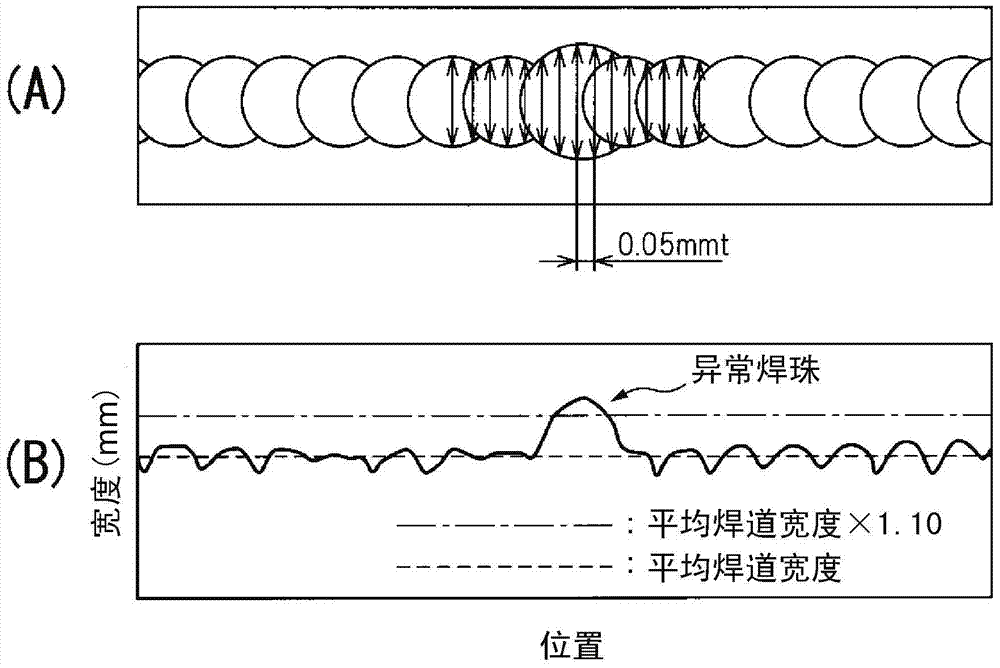

1.一种成形性和焊接性优异的电池壳体用铝合金板，其特征在于，其为具有5％以上的伸长率的值和140MPa以上的拉伸强度的冷轧材料，并具有下述成分组成：含有0.3～1.02质量％的Fe、0.3～1.0质量％的Mn、0.002～0.20质量％的Ti、0.05～0.20质量％的Zr、0.0005～0.10质量％的B，Mn/Fe的质量比为0.2～1.0，其余部分由Al和杂质构成，作为杂质，分别是Si少于0.30质量％、Cu少于0.20质量％、Mg少于0.20质量％；并且具有圆当量直径为5μm以上的第二相粒子数多于或等于40个/mm2且少于500个/mm2的金相。2.一种成形性和焊接性优异的电池壳体用铝合金...
