一种易捞渣的热浸镀锌锅的制作方法

本实用新型涉及热浸镀锌设备的技术领域，特别是一种易捞渣的热浸镀锌锅的技术领域。

背景技术：

热镀锌是使熔融金属与铁基体反应而产生合金层，从而使基体和镀层二者相结合。热镀锌是先将钢铁制件进行酸洗，为了去除钢铁制件表面的氧化铁，酸洗后，通过氯化铵或氯化锌水溶液或氯化铵和氯化锌混合水溶液槽中进行清洗，然后送入热浸镀槽中。热镀锌具有镀层均匀，附着力强，使用寿命长等优点。热浸镀锌的原理，简单的说即是将已清洗洁净的铁件，经由助镀剂的润湿作用，浸入锌浴中，使钢铁与熔融锌反应生成一合金化的皮膜。目前，国内大多数锌锅厂家使用低碳钢焊制而成，厚度一般为20－40mm。现有技术中，锌锅制作时是采用压制多块钢板拼接而成的结构，产生大量的焊缝。由于渗透熔融的锌液对钢铁材料具有强烈的腐蚀性，使锌锅很快减薄甚至泄漏；此外，锌锅的腐蚀往往是不均匀腐蚀，焊缝恰恰又是薄弱环节。腐蚀下来的钢板与锌液结合成大量的锌渣，大幅度增大了生产成本。另外，锌锅的边角为直角设计，也不利于捞渣，当锌液中的铝含量较高时，由于铝比锌活泼，会加速锌锅的熔蚀。

技术实现要素：

本实用新型的目的就是解决现有技术中的问题，提出一种易捞渣的热浸镀锌锅，能够使锌锅的锌渣打捞更加方便彻底，同时还能加大锌锅受热面积，加快锌液升温调整速度，能够有效降低应力影响，提升锌锅寿命。

为实现上述目的，本实用新型提出了一种易捞渣的热浸镀锌锅，包括保温外锅、加热层、加热内锅、耐腐蚀层，所述加热内锅内表面设置有耐腐蚀层， 所述加热内锅的底部设置有集渣槽，所述集渣槽的形状为圆弧形凹槽，所述集渣槽斜向下倾斜设置，所述加热内锅外侧设置有加热层，所述加热层外侧设置有保温外锅。

作为优选，所述集渣槽的数量有一个，所述集渣槽设置在加热内锅的底部中心位置，所述集渣槽开口外侧的加热内锅底部向内倾斜设置。

作为优选，所述加热内锅的边角处均设置为圆弧形边角，所述加热内锅为一体式结构。

作为优选，所述耐腐蚀层为耐高温导热层，所述耐腐蚀层的数量至少有一层，所述耐腐蚀层的厚度为1～2cm。

作为优选，所述加热层为电热丝层，所述加热层紧密贴合设置在加热内锅外侧面。

作为优选，所述保温外锅为石棉填充保温锅，所述保温外锅完全包覆在加热内锅的外侧面。

本实用新型的有益效果：本实用新型通过将保温外锅、加热层、加热内锅、耐腐蚀层结合在一起，经过实验优化，耐腐蚀层可以增强加热内锅的抗腐蚀能力，加热内锅边角的圆弧形设置可以减少所承受的应力，延长使用寿命，倾斜设置的集渣槽可以方便的将沉降的锌渣集合在一起，免去了四处搅拌收集的麻烦以及对锌锅的碰撞磨损，紧密贴合设置的加热层配合因集渣槽而增大的底部面积可以有效增大锌锅的受热面积，提高升温效率。本实用新型能够使锌锅的锌渣打捞更加方便彻底，同时还能加大锌锅受热面积，加快锌液升温调整速度，能够有效降低应力影响，提升锌锅寿命。

本实用新型的特征及优点将通过实施例结合附图进行详细说明。

附图说明

图1是本实用新型一种易捞渣的热浸镀锌锅的主视结构示意图；

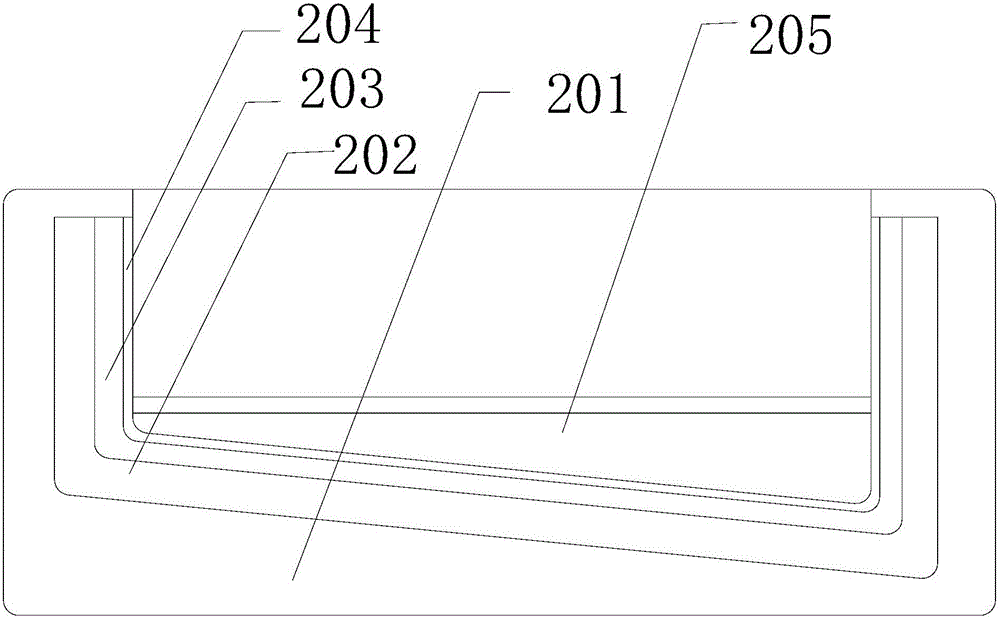

图2是本实用新型一种易捞渣的热浸镀锌锅的左视剖面结构示意图。

图中：201-保温外锅、202-加热层、203-加热内锅、204-耐腐蚀层、205-集渣槽。

具体实施方式

参阅图1和图2，本实用新型一种易捞渣的热浸镀锌锅，包括保温外锅201、加热层202、加热内锅203、耐腐蚀层204，所述加热内锅203内表面设置有耐腐蚀层204，所述加热内锅203的底部设置有集渣槽205，所述集渣槽205的形状为圆弧形凹槽，所述集渣槽205斜向下倾斜设置，所述加热内锅203外侧设置有加热层202，所述加热层202外侧设置有保温外锅201，所述集渣槽205的数量有一个，所述集渣槽205设置在加热内锅203的底部中心位置，所述集渣槽205开口外侧的加热内锅203底部向内倾斜设置，所述加热内锅203的边角处均设置为圆弧形边角，所述加热内锅203为一体式结构，所述耐腐蚀层204为耐高温导热层，所述耐腐蚀层204的数量至少有一层，所述耐腐蚀层204的厚度为1～2cm，所述加热层202为电热丝层，所述加热层202紧密贴合设置在加热内锅203外侧面，所述保温外锅201为石棉填充保温锅，所述保温外锅201完全包覆在加热内锅203的外侧面。

本实用新型工作过程：

本实用新型通过将保温外锅201、加热层202、加热内锅203、耐腐蚀层204结合在一起，经过实验优化，耐腐蚀层204可以增强加热内锅203的抗腐蚀能力，加热内锅203边角的圆弧形设置可以减少所承受的应力，延长使用寿命，倾斜设置的集渣槽205可以方便的将沉降的锌渣集合在一起，免去了四处搅拌收集的麻烦以及对锌锅的碰撞磨损，紧密贴合设置的加热层202配合因集渣槽205而增大的底部面积可以有效增大锌锅的受热面积，提高升温效率。本实用新型能够使锌锅的锌渣打捞更加方便彻底，同时还能加大锌锅受热面积，加快锌 液升温调整速度，能够有效降低应力影响，提升锌锅寿命。

上述实施例是对本实用新型的说明，不是对本实用新型的限定，任何对本实用新型简单变换后的方案均属于本实用新型的保护范围。
