一种陶瓷施釉机的制作方法

本实用新型涉陶瓷生产领域，具体涉及一种陶瓷施釉机。

背景技术：

陶瓷，有着悠久的文化历史气韵，高雅别致，且陶瓷性质稳定，不褪色，常年如新。在陶瓷器件生产中，需要对坯体外表面进行上釉，目前是多数采用人工手工上釉，致使操作人员劳动强度大，生产效率低，随意性大，难以保证产品施釉均匀，产品质量难以上档次。因此，急需喷釉设备以提高生产率，降低工人的劳动强度，提高产品质量档次。而现有的喷釉设备只能对一种釉料进行喷釉，很难满足现代人的审美需求。

专利号为ZL201520238566.8，名称为《一种陶瓷花盆旋转施釉机》的实用新型专利公开了一种陶瓷花盆旋转施釉机，包括机架、减速器、转盘、喷头，其特征是所述的机架中心设有轴承座，轴承座连接减速器与主轴，主轴固定转盘，所述的转盘边缘均布设有托架，托架上放置于坯体，其底部装有齿轮，所述的喷头上方设有防护罩，下方设有釉浆回收槽。该实用新型结构简单，省工省时，但只靠移动齿轮与固定的齿条接触使托架的转动，而对花盆施釉，施釉均匀性差，并且只能一种釉，而不能涂釉，上釉单一，不能够做出釉料颜色多变，更加时尚美观的产品。

因此，有必要开发一种喷釉均匀精度高，可完成多层釉的喷涂并且可以自动涂釉的施釉机。

技术实现要素：

为了解决现有的喷釉设备喷釉不均匀，并且只能对一种釉料进行喷釉的问题，本实用新型提供了一种陶瓷施釉机。

一种陶瓷施釉机，包括步进电机，所述步进电机连接减速器，减速器通过转轴连接转盘，所述转盘中心处连接有固定杆，所述固定杆的另一端连接花键轴，花键轴上部连接有置物转盘，花键轴下部有牙嵌式离合器，所述牙嵌式离合器下方有电机，所述置物转盘一旁设有喷釉装置或涂釉装置或吹气装置，所述涂釉装置包括横向气缸、涂釉釉箱、输釉泵、电磁阀、输釉管和吸釉海绵，所述吸釉管插入吸釉海绵内。

更优地，所述固定杆的数量为大于等于三根。

更优地，所述喷釉装置包括喷釉釉箱、输釉泵、电磁阀、输釉管、竖直喷头和横向喷头。

更优地，所述吹气装置包括风机，出气管、竖直吹气口和水平吹气口。

由此可知，本实用新型结构简单，生产效率高。控制器控制牙嵌式离合器与花键结合，使陶瓷器件在匀速转动的条件下被喷釉，喷釉均匀，并且控制精度高。设置多个喷釉机可完成多层釉的喷涂，并且可以自动涂釉，使生产的陶瓷器件更美观。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型的结构示意图；

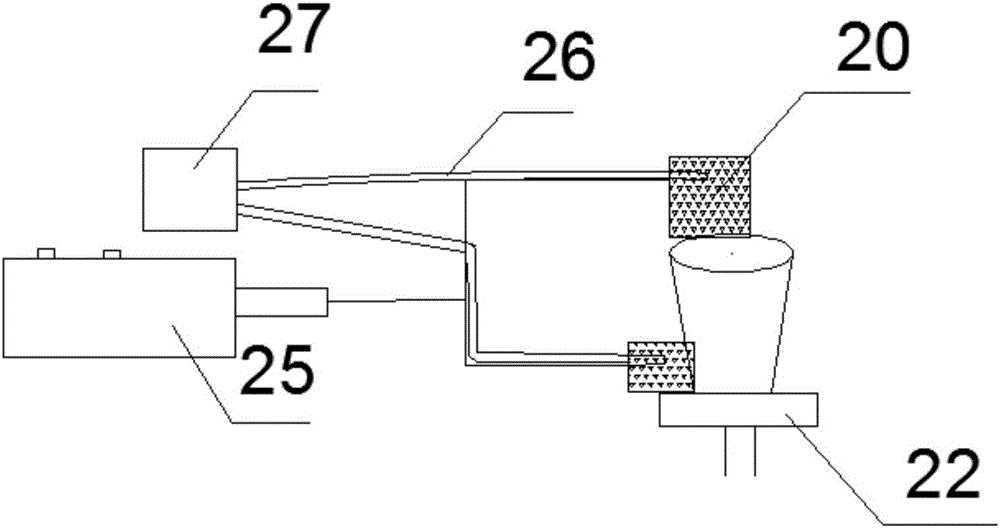

图2为本实用新型的涂釉装置结构示意图；

图3为本实用新型的喷釉装置结构示意图。

具体实施方式

为了解决现有的喷釉设备喷釉不均匀，并且只能对一种釉料进行喷釉的问题，本实用新型提供了一种陶瓷施釉机。

如图1、2、3所示一种陶瓷施釉机，包括步进电机11，步进电机11连接减速器12，减速器12通过转轴9连接转盘10，转盘10中心处连接有固定杆18，固定杆18的数量为大于等于三根。固定杆18的另一端连接花键轴23，花键轴23上部连接有置物转盘22，花键轴23下部有牙嵌式离合器24，牙嵌式离合器24下方有电机14。置物转盘22一旁设有喷釉装置或涂釉装置或吹气装置，涂釉装置包括横向气缸25、涂釉釉箱27、输釉泵、电磁阀、输釉管26和吸釉海绵20，吸釉管26插入吸釉海绵内20。喷釉装置包括喷釉釉箱4、输釉泵、电磁阀、输釉管、竖直喷头6和横向喷头5。吹气装置包括风机3，出气管、竖直吹气口和水平吹气口。

牙嵌式离合器24、步进电机11、电机14、喷釉装置、风机3、涂釉装置均受控制器控制。

本实用新型的工作原理，将待上釉的陶瓷器件放在置物转盘上，通过控制器控制步进电机转动，使固定杆带动置物转盘绕电机转动，每次转动的角度一致，当转盘转动到牙嵌式离合器上方并停止时，控制器控制牙嵌式离合器与花键结合，电机转动，使陶瓷器件转动。吹气风机对陶瓷器件吹气，吹走表面的灰尘，步进电机转动使陶瓷器件转动到下一处，喷釉装置对转动的陶瓷器件均匀的上釉，完成后步进电机转动使陶瓷器件转动到下一处，另一台喷釉装置对转动的陶瓷器件均匀的上另一层釉，完成后步进电机转动使陶瓷器件转动到下一处，横向气缸推动吸油海绵给陶瓷器件的指定部位涂釉。每隔一段时间通过控制器控制，使输油泵自动给吸釉海绵补釉。

通过以上描述可知，本实用新型结构简单，生产效率高。控制器控制牙嵌式离合器与花键结合，使陶瓷器件在匀速转动的条件下被喷釉，喷釉均匀，并且控制精度高。设置多个喷釉机可完成多层釉的喷涂，并且可以自动涂釉，使生产的陶瓷器件更美观。

以上内容是结合具体的优选实施方式对本实用新型所作的进一步详细说明，不能认定本实用新型的具体实施只局限于这些说明。对于本实用新型所属技术领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干简单推演或替换，都应当视为属于本实用新型的保护范围。
