一种便于卸货的铜带加工用简易运输车的制作方法

本发明涉及铜带加工用品技术领域，具体为一种便于卸货的铜带加工用简易运输车。

背景技术：

铜带是一种金属元件，产品规格有0.1～3×50～250mm各种状态铜带产品，主要用于生产电器元件、灯头、电池帽、钮扣、密封件或接插件等，主要用作导电、导热或耐蚀器材，如电气元器件、开关、垫圈、垫片、电真空器件、散热器、导电母材、汽车水箱、散热片及气缸片等各种零部件。

在生产加工铜带时，大量的铜带需要被转移，传统的用于转移铜带的推车结构极为简陋，工作人员装载或卸载时极为不便，因此基本没有用于卸货的结构，导致了工作人员庞大的工作量，降低了搬运的工作效率。

技术实现要素：

（一）解决的技术问题

针对现有技术的不足，本发明提供了一种便于卸货的铜带加工用简易运输车，具备减轻了工作人员的负担，提高了工作效率，操作便捷，结构简单，实用性强，采用杠杆原理，减轻工作人员提拉把手时的负担，进一步的降低了工作人员的劳动强度及提高了搬运的工作效率等优点，解决了传统的用于转移铜带的推车结构极为简陋，工作人员装载或卸载时极为不便，因此基本没有用于卸货的结构，导致了工作人员庞大的工作量，降低了搬运的工作效率的问题。

（二）技术方案

为实现上述减轻了工作人员的负担，提高了工作效率，操作便捷，结构简单，实用性强，采用杠杆原理，减轻工作人员提拉把手时的负担，进一步的降低了工作人员的劳动强度及提高了搬运的工作效率的目的，本发明提供如下技术方案：一种便于卸货的铜带加工用简易运输车，包括基板，所述基板的侧面无缝连接有侧挡板，基板的上表面开设有矩形槽，矩形槽内通过连接装置活动连接有置物板，置物板的侧面通过滑动装置与基板的侧壁滑动连接。

所述连接装置包括置物板远离侧挡板的一端固定安装的连接块，连接块远离置物板的一侧固定连接有活动杆，活动杆的两端均套接有杆套，杆套远离连接块的一侧通过固定块固定安装在矩形槽内。

所述滑动装置包括矩形槽的侧面且在基板上开设的滑槽，滑槽内活动安装有滑块，滑块的侧面与滑杆的一端固定连接，滑杆的另一端固定安装有固定座，固定座通过螺钉固定安装在置物板的侧面。

优选的，所述矩形槽所在基板上的长度大于置物板的长度，矩形槽所在基板上的宽度与置物板的宽度和滑杆的厚度之和相等。

优选的，所述基板的下表面通过支架活动连接有行走轮，行走轮共设置有四个，且四个行走轮以基板的中心点对称分布在基板的下表面。

优选的，所述置物板的上表面且靠近侧挡板的一端固定安装有把手。

优选的，所述滑槽所在基板上的长度大于滑杆的长度。

优选的，所述侧挡板远离基板一侧的顶部加设有手柄。

优选的，所述滑动装置共设置有两个，且两个滑动装置对称设置在置物板的两侧。

（三）有益效果

与现有技术相比，本发明提供了一种便于卸货的铜带加工用简易运输车，具备以下有益效果：

1、该便于卸货的铜带加工用简易运输车，通过设置连接装置将置物板和基板连接在一起，拉动把手时，置物板将力传递给连接块，连接块控制活动杆在杆套内转动，从而将置物板从基板上提起，置物板的板面倾斜，便于货物的卸载，减轻了工作人员的负担，提高了工作效率，操作便捷，结构简单，实用性强。

2、该便于卸货的铜带加工用简易运输车，通过设置滑动装置，拉动把手时，滑杆驱动滑块在滑槽内移动，采用杠杆原理，减轻工作人员提拉把手时的负担，进一步的降低了工作人员的劳动强度及提高了搬运的工作效率。

附图说明

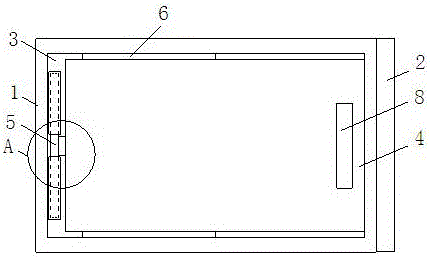

图1为本发明结构示意图；

图2为本发明结构A-A剖切图；

图3为本发明结构A处的局部放大图。

图中：1基板、2侧挡板、3矩形槽、4置物板、5连接装置、51连接块、52活动杆、53杆套、54固定块、6滑动装置、61滑槽、62滑块、63滑杆、64固定座、65螺钉、7手柄、8把手、9行走轮。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-2，一种便于卸货的铜带加工用简易运输车，包括基板1，基板1的下表面通过支架活动连接有行走轮9，行走轮9共设置有四个，且四个行走轮9以基板1的中心点对称分布在基板1的下表面，基板1的侧面无缝连接有侧挡板2，侧挡板2、基板1、手柄7与行走轮9共同组成一个简易的用于搬运铜带的推车，侧挡板2远离基板1一侧的顶部加设有手柄7，基板1的上表面开设有矩形槽3，矩形槽3所在基板1上的长度大于置物板4的长度，矩形槽3所在基板1上的宽度与置物板4的宽度和滑杆63的厚度之和相等，矩形槽3内通过连接装置5活动连接有置物板4，置物板4的上表面且靠近侧挡板2的一端固定安装有把手8，置物板4的侧面通过滑动装置6与基板1的侧壁滑动连接，滑动装置6共设置有两个，且两个滑动装置6对称设置在置物板4的两侧。

请参阅图2-3，一种便于卸货的铜带加工用简易运输车，连接装置5包括置物板4远离侧挡板2的一端固定安装的连接块51，连接块51远离置物板4的一侧固定连接有活动杆52，活动杆52的两端均套接有杆套53，杆套53远离连接块51的一侧通过固定块54固定安装在矩形槽3内，拉动把手8时，置物板4将力传递给连接块51，连接块51控制活动杆52在杆套53内转动，从而将置物板4从基板1上提起，置物板4的板面倾斜，便于货物的卸载，减轻了工作人员的负担，提高了工作效率，操作便捷，结构简单，实用性强。

请参阅图1，一种便于卸货的铜带加工用简易运输车，滑动装置6包括矩形槽3的侧面且在基板1上开设的滑槽61，滑槽61所在基板1上的长度大于滑杆63的长度，滑槽61内活动安装有滑块62，滑块62的侧面与滑杆63的一端固定连接，滑杆63的另一端固定安装有固定座64，固定座64通过螺钉65固定安装在置物板4的侧面，拉动把手8时，滑杆63驱动滑块62在滑槽61内移动，采用杠杆原理，减轻工作人员提拉把手8时的负担，进一步的降低了工作人员的劳动强度及提高了搬运的工作效率，整个结构均采用纯机械设计，没有电器元件，不仅节约资源，而且安全环保。

综上所述，该便于卸货的铜带加工用简易运输车，通过设置连接装置5将置物板4和基板1连接在一起，拉动把手8时，置物板4将力传递给连接块51，连接块51控制活动杆52在杆套53内转动，从而将置物板4从基板1上提起，置物板4的板面倾斜，便于货物的卸载，减轻了工作人员的负担，提高了工作效率，操作便捷，结构简单，实用性强；通过设置滑动装置6，拉动把手8时，滑杆63驱动滑块62在滑槽61内移动，采用杠杆原理，减轻工作人员提拉把手8时的负担，进一步的降低了工作人员的劳动强度及提高了搬运的工作效率；解决了传统的用于转移铜带的推车结构极为简陋，工作人员装载或卸载时极为不便，因此基本没有用于卸货的结构，导致了工作人员庞大的工作量，降低了搬运的工作效率的问题。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
