一种童车座椅的周向旋转装置的制作方法

本实用新型涉及童车上的座椅技术，具体涉及一种童车座椅的周向旋转装置。

背景技术：

童车已经是一种婴幼儿出行必备的工具，使用者在追求婴儿推车的稳固、安全的基本要求之外，越来越重视婴儿推车的体积小、轻便、可折叠等特点。儿童的天性好动，对外界事物充满好奇心，坐在童车上时也喜欢东张西望并渴望可以自由自在的观察自己喜欢的景色，而且父母在推动童车与儿童一起欣赏沿路风景时，有时需要与儿童交流互动，但儿童坐姿总是面朝行进的方向，不能及时与父母沟通，或父母也许错过观察婴儿那一刻的表情，也有个别童车可以让儿童坐姿一直保持面向推车的父母的方向，但这时又很可能错过了同父母一起欣赏风景的机会，如何能够让婴儿即能时而与父母一同欣赏沿路风景，又能时而同父母面对面的交流互动，是技术人员值得研究的方向。

技术实现要素：

本实用新型的目的在于克服现有技术中的上述缺陷，使得活动的儿童座椅可以水平旋转180度后仍卡设在车架上，从而使婴儿坐姿从面朝童车移动方向，变为坐姿面朝推动童车的父母方向，增进父母与婴儿交流互动，使用童车中带来更多乐趣，提供一种童车座椅的周向旋转装置，解决以上技术问题；

一种童车座椅的周向旋转装置，包括车架、座椅和位于所述车架上方设有用于支撑座椅的支撑底架，所述车架后方设有承接座、与所述承接座枢接的踏板、设置在所述踏板上端的固定座、一端与所述固定座枢接的卡件、上下两端分别连接所述踏板与所述卡件的钢线和设置在所述卡件与所述固定座之间的弹簧，所述卡件与所述支撑底架卡合配合，所述支撑底架上设有卡槽。

上述的童车座椅的周向旋转装置，所述支撑底架上设有卡槽，所述卡件下方设有卡入所述卡槽内的卡座。

上述的童车座椅的周向旋转装置，所述卡槽边沿设有多个定位槽，所述卡座上设有与所述定位槽配合定位的定位凸起，所述卡座与所述卡槽枢接。

上述的童车座椅的周向旋转装置，所述定位槽为口大底小的锥形槽，所述定位凸起也对应为尖小根大的锥形。

有益效果：由于采用以上技术方案，本实用新型这种童车座椅的周向旋转装置通过旋转机构调整座椅相对车架的方向，并通过卡件、弹簧与卡孔的相互配合，保证旋转后的座椅的稳定性，从而有效解决了看护者与被看护婴儿之间的朝向问题，且无需看护者转换位置，也不用担心婴儿车转向推之后出现的方向不好把握的情况本童车具有结构简单、操作方便、锁止可靠、使用舒适等优点，可以使婴儿同父母一同欣赏沿路风景，也可在与父母在一起行进中，让婴儿与父母进行面对面的交流互动，给生活带来更多的乐趣。

附图说明

图1为本实用新型实施例中的一种童车座椅的周向旋转装置的结构示意图；

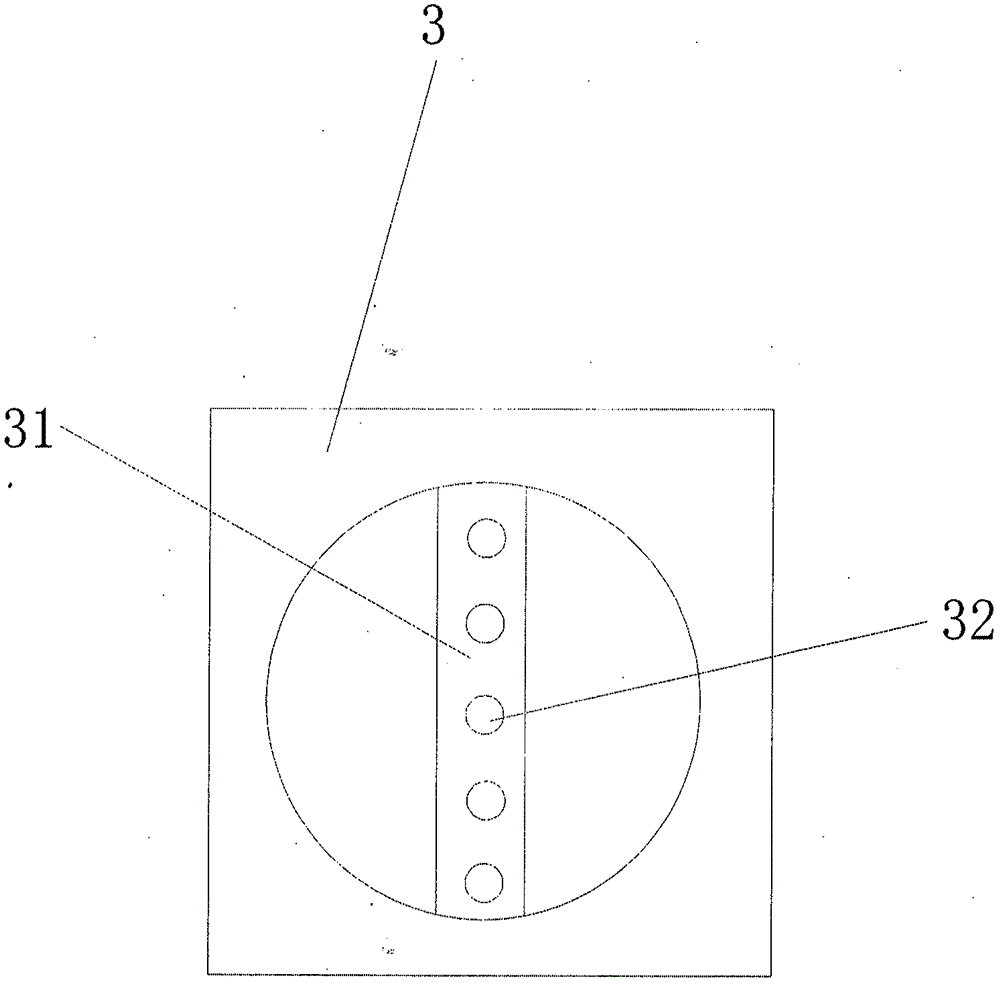

图2为本实用新型实施例中的支撑底架卡和处横截面的结构示意图；

图3为本实用新型实施例中的卡座卡和处横截面的结构示意图。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动的前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

需要说明的是，在不冲突的情况下，本实用新型中的实施例及实施例中的特征可以相互组合。

下面结合附图和具体实施例对本实用新型作进一步说明，但不作为本实用新型的限定。

参照图1-图3，一种童车座椅的周向旋转装置，包括车架1、座椅2和位于所述车架1上方设有用于支撑座椅2的支撑底架3，所述车架1后方设有承接座11、与所述承接座11枢接的踏板12、设置在所述踏板12上端的固定座13、一端与所述固定座13枢接的卡件14、上下两端分别连接所述踏板12与所述卡件14的钢线和设置在所述卡件14与所述固定座13之间的弹簧，所述卡件14与所述支撑底架3卡合配合，所述支撑底架3上设有卡槽31。

进一步地，本实用新型一种童车座椅的周向旋转装置的较佳的实施例中，所述支撑底架3上设有卡槽31，所述卡件14下方设有卡入所述卡槽31内的卡座21。

进一步地，本实用新型一种童车座椅的周向旋转装置的较佳的实施例中，所述卡槽31边沿设有多个定位槽32，所述卡座21上设有与所述定位槽32配合定位的定位凸起22，所述卡座21与所述卡槽31枢接。

进一步地，本实用新型一种童车座椅的周向旋转装置的较佳的实施例中，所述定位槽32为口大底小的锥形槽，所述定位凸起22也对应为尖小根大的锥形。

童车的儿童座椅通过卡接在车架的支撑底座的卡槽内，儿童座椅通过下部的卡锁机构与其卡接固定，卡槽31内对称设置的多个卡锁槽，与卡锁机构的卡锁件上的锁舌对应，使得卡锁机构与卡槽31卡接紧密，保证儿童座椅不会在水平方向晃动，卡座上的多个定位凸起22卡设入卡槽31内相应的定位槽32定位，保证儿童座椅在竖直方向固定牢固，当需要分离儿童座椅和卡槽32时，先手指按动解锁按钮解锁，使得卡锁件锁舌脱离卡锁槽，再往下踩踏板12，踏板12联动钢线将卡件6的一侧往下拉，使得卡件12往下移动脱离与所述支撑底架3的卡合，此时，座椅2可相对车架1旋转。这个时候，可以松开踏板4，在弹簧的作用下，卡件12复位并保持往上的趋势。旋转座椅2到180度时，卡件12自动卡入所述支撑底架3的卡槽31内。此时，座椅2相对车架1保持在另一个方向(即座椅2朝向为后)。如此，通过调整座椅2相对车架1的方向来实现看护者与被看护婴孩的朝向问题，从而无需看护者转换位置，也不用担心婴儿车转向推之后出现的方向不好把握的情况。该婴儿车的座椅通过往下踩踏板，即可通过钢线带动卡件12脱离与卡槽31的卡合，从而可以旋转座椅。

本实用新型这种童车座椅的周向旋转装置通过旋转机构调整座椅相对车架的方向，并通过卡件、弹簧与卡孔的相互配合，保证旋转后的座椅的稳定性，从而有效解决了看护者与被看护婴儿之间的朝向问题，且无需看护者转换位置，也不用担心婴儿车转向推之后出现的方向不好把握的情况本童车具有结构简单、操作方便、锁止可靠、使用舒适等优点，可以使婴儿同父母一同欣赏沿路风景，也可在与父母在一起行进中，让婴儿与父母进行面对面的交流互动，给生活带来更多的乐趣。

以上仅为本实用新型较佳的实施例，并非因此限制本实用新型的实施方式及保护范围，对于本领域技术人员而言，应当能够意识到凡运用本实用新型说明书及图示内容所作出的等同替换和显而易见的变化所得到的方案，均应当包含在本实用新型的保护范围内。
