一种山间湖污泥干化处理装置的制作方法

本实用新型属于污泥处理技术领域，具体涉及一种山间湖污泥干化处理装置。

背景技术：

随着社会的快速发展，国家大力进行环境改善。很多生产型企业由于要避开市区，和重点环境保护区，往往会在深山附近或山腰建厂，这种情况造成了管理困难，很多山间湖的水质也越来越差。而在水质管理改善中，尤其是在污泥处理中，很多湖底污泥被打捞上来，没有干化场地，同时由于山间运输十分艰难，打捞出来的污泥没有及时处理拉走，以至于一场雨后又大部分化为水流流回了湖中，治标不治本，如直接在山间中建立污泥处理厂，成本过高。

技术实现要素：

本实用新型的目的在于提供一种山间湖污泥干化处理装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种山间湖污泥干化处理装置，包括山体，所述山体的一侧开设有山洞，所述山洞内部的表面设置有保温板，所述山洞的内底部设置有供热炉，所述山洞顶部开设有烟囱通道，所述烟囱通道的上端内部安装有废气处理装置，所述供热炉的下部连通有火炉通风管，所述火炉通风管的一端贯穿于山体的一侧并连通有鼓风机，所述鼓风机的一侧连通有预留通风管，所述预留通风管贯穿于山体的一侧并延伸至山洞内，所述供热炉的周侧铺设有轨道，所述轨道的两侧均设置有排水渠，所述山洞的内侧表面安装有温度测定器，所述山洞的洞口通道内安装有上下移动防火玻璃门，所述山体的一侧设置有控制箱和消防灭火器，所述轨道上设置有轨道车，所述轨道车上设置有条框车厢，所述条框车厢上连接有滤水板，所述滤水板的上部设置有防高温宽口无纺布袋，所述滤水板的下部连接有弧形引水板。

优选的，所述轨道车的数量有两个，且轨道车均为无线遥控多节车厢轨道车。

优选的，所述控制箱上设置有轨道车无线遥控器，所述控制箱上设置有温度显示器，且温度显示器电性连接于温度测定器。

优选的，所述轨道呈“8”字型，且上下移动防火玻璃门设置于轨道中心的正上方。

优选的，所述废气处理装置包括高温电热丝网和助燃气通风管。

本实用新型的技术效果和优点：该山间湖污泥干化处理装置，即时合理利用山间湖的特性，直接在山体中对污泥进行烘干，减少污泥运输成本；降低了污泥回流到湖里的情况，且结构设置简单，易于构造，同时设计利用轨道循环处理方式，减少人为接近供热炉情况，提高了污泥处理工作人员的工作环境。

附图说明

图1为本实用新型的结构示意图；

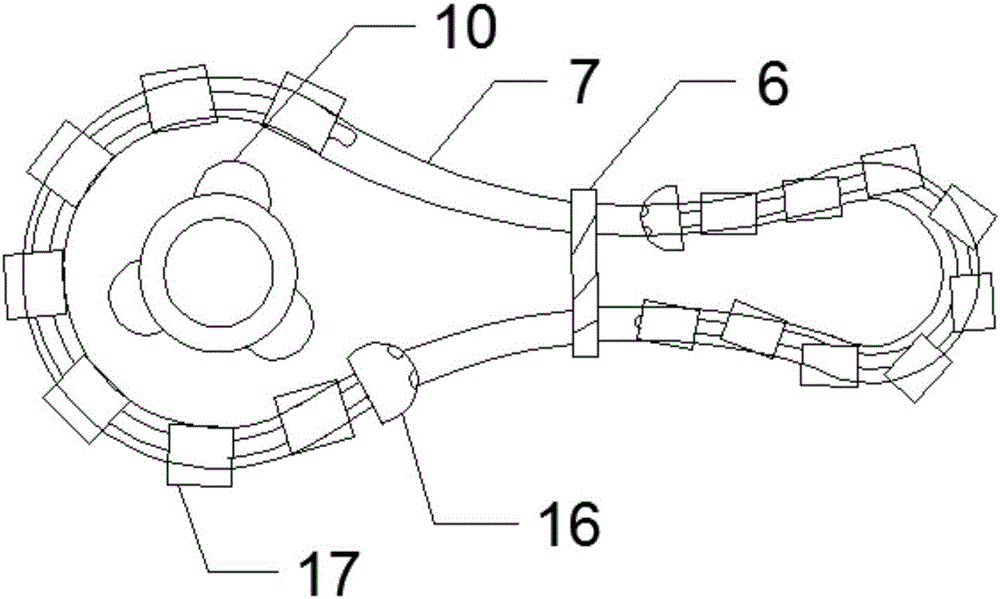

图2为本实用新型轨道的俯视结构示意图；

图3为本实用新型条框车厢的结构示意图。

图中：1山体、2山洞、3温度测定器、4控制箱、5消防灭火器、6上下移动防火玻璃门、7轨道、8排水渠、9保温板、10供热炉、11火炉通风管、12鼓风机、13预留通风管、14废气处理装置、15烟囱通道、16轨道车、17条框车厢、18弧形引水板、19滤水板、20防高温宽口无纺布袋。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型提供了如图1-3所示的一种山间湖污泥干化处理装置，包括山体1，所述山体1的一侧开设有山洞2，所述山洞2内部的表面设置有保温板9，所述山洞2的内底部设置有供热炉10，所述山洞2顶部开设有烟囱通道15，所述烟囱通道15的上端内部安装有废气处理装置14，所述供热炉10的下部连通有火炉通风管11，所述火炉通风管11的一端贯穿于山体1的一侧并连通有鼓风机12，所述鼓风机12的一侧连通有预留通风管13，所述预留通风管13贯穿于山体1的一侧并延伸至山洞2内，所述供热炉10的周侧铺设有轨道7，所述轨道7的两侧均设置有排水渠8，所述山洞2的内侧表面安装有温度测定器3，所述山洞2的洞口通道内安装有上下移动防火玻璃门6，所述山体1的一侧设置有控制箱4和消防灭火器5，所述轨道7上设置有轨道车16，所述轨道车16上设置有条框车厢17，所述条框车厢17上连接有滤水板19，所述滤水板19的上部设置有防高温宽口无纺布袋20，所述滤水板19的下部连接有弧形引水板18，所述轨道车16的数量有两个，且轨道车16均为无线遥控多节车厢轨道车，所述控制箱4上设置有轨道车16无线遥控器，所述控制箱4上设置有温度显示器，且温度显示器电性连接于温度测定器3，所述轨道7呈“8”字型，且上下移动防火玻璃门6设置于轨道7中心的正上方，所述废气处理装置14包括高温电热丝网和助燃气通风管。

工作原理：工作时，首先将需要处理的污泥通过机械或污泥泵装到防高温宽口无纺布袋20中，并将防高温宽口无纺布袋20放置到条框车厢17内，通过无线遥控控制轨道车16进入山洞2，启动供热炉10对山洞2进行供热，直至污泥烘干后，更换另一辆轨道车16进行污泥烘干，如此循环处理污泥。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
