一种新型空气滤清器的制作方法

本实用新型涉及一种空气滤清器，具体为一种新型空气滤清器。

背景技术：

空气滤清器主要就是清除空气中微粒杂质的装置，它的主要要求是滤清效率高、流动阻力低、能较长时间连续使用而无需保养。广泛应用在气动机械、内燃机械等领域，作用是为这些机械设备提供清洁的空气，以防这些机械设备在工作中吸入带有杂质颗粒的空气而增加磨蚀和损坏的机率。现有的空气滤清器将空气中的灰尘和杂质通过滤芯过滤以后灰尘收集在集尘袋内然后对灰层进行排出，这样排出灰尘的较为不便，为了解决这一问题，因此，我们提出一种新型空气滤清器。

技术实现要素：

本实用新型的目的在于提供一种新型空气滤清器，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种新型空气滤清器,包括外壳、滤芯和集灰装置，所述外壳呈圆柱形状内部设有与其相配合的滤芯，所述滤芯顶部的进气腔连通外壳顶部设有的空气进口，所述外壳上设有支架，所述支架一侧开设两个螺纹孔，所述外壳底部设有与其相配合的后盖，所述后盖一侧设有集灰装置，所述后盖与外壳底部卡合且设有密封圈。

优选的，所述集灰装置通过排尘管与后盖内部的排尘口连通，所述集灰装置顶部设有进水口，且集灰装置底部设有出水口，所述进水口与出水口上设有控制阀。

优选的，所述外壳一侧上部设有空气出口。

优选的，所述螺纹孔内螺纹连接六角螺栓，所述六角螺栓上分别套入平垫圈和弹簧垫圈。

优选的，所述后盖上呈环形分布至少设有三个搭扣。

优选地，所述支架与外壳相配合套设在外壳上。

与现有技术相比，本实用新型的有益效果是：该新型空气滤清器，通过在外壳一侧设置的集灰装置，将集灰装置内灌入适量的水，灰尘进入集灰装置后可直接通过放水阀将污水排出，结构简单、使用方便，有利于推广使用。

附图说明

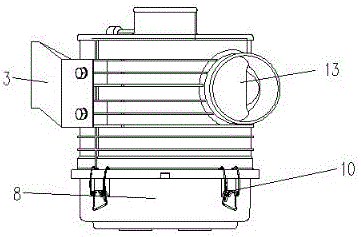

图1为本实用新型一种新型空气滤清器局部结构示意图。

图2为本实用新型一种新型空气滤清器结构示意图。

图3为本实用新型一种新型空气滤清器剖面图。

图中：1外壳、2滤芯、3支架、4六角螺栓、5平垫圈、6弹簧垫圈、7密封圈、8后盖、9集灰装置、10搭扣、11排水管、12空气进口、13空气出口、14排尘管。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：后盖上呈环形分布至少设有三个搭扣,包括外壳1、滤芯2和集灰装置9，所述外壳1呈圆柱形状内部设有与其相配合的滤芯2，所述滤芯2顶部的进气腔连通外壳1顶部设有的空气进口12，所述外壳1一侧设有支架3，所述支架3一侧开设两个螺纹孔，所述外壳1底部设有与其相配合的后盖8，所述后盖8一侧设有集灰装置9，所述后盖8与外壳1底部卡合且设有密封圈7。

本实用新型改进在于：该新型空气滤清器,通过集灰装置9由排尘管14与后盖8内部的排尘口连通，所述集灰装置9顶部设有进水口，且集灰装置9底部设有出水口，所述进水口与出水口上设有控制阀，灰尘进入集灰装置9后可直接通过放水阀将污水排出，通过外壳1一侧上部设有空气出口12，对过滤后的空气进行排出，通过螺纹孔内螺纹连接六角螺栓4，所述六角螺栓4上分别套入平垫圈5、弹簧垫6圈，从而有利于支架3的紧固，通过后盖8上呈环形分布至少设有三个搭扣10，不仅便于后盖8的拆卸后对滤芯2进行更换，而且能够对后盖8进行紧固，通过支架3与外壳1相配合套设在外壳1上，从而能够对空气滤清器进行安装。

本使用新型的工作原理：空气滤清器的安装通过外壳1上套设的支架3通过支架上开设的螺纹孔利用六角螺栓4进行安装固定，空气由可外壳1顶部的空气进口12进入与滤芯2连通的进气腔内，滤芯2对空气中的灰尘进行过滤以后，过滤的灰尘由后盖8一侧通过排尘管14连通的集灰装置9进入集灰装置9内，可直接通过集灰装置9底部的放水阀将污水排出，过滤后的空气从外壳1一侧设有的空气出口13排出，在需要更换滤芯2时，打开外壳底部通过搭扣10连接的后盖8对滤芯2进行更换，由于后盖8与外壳1底部卡合且设有密封圈7，从而能够提高后盖8安装的密封性。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
