一种电子通讯设备用高效散热装置的制作方法

本实用新型涉及一种散热装置，尤其涉及一种电子通讯设备用高效散热装置。

背景技术：

有线通讯设备主要介绍解决工业现场的串口通讯、专业总线型的通讯、工业以太网的通讯以及各种通讯协议之间的转换设备。无线通讯设备主要是无线AP、无线网桥、无线网卡、无线避雷器、天线等设备。

电子设备是指由集成电路、晶体管、电子管等电子元器件组成，应用电子技术软件发挥作用的设备，包括电子计算机以及由电子计算机控制的机器人、数控或程控系统等。

目前电子通讯设备存在散热慢、散热不便的缺点，因此亟需设计一种散热快、散热方便的电子通讯设备用高效散热装置。

技术实现要素：

（1）要解决的技术问题

本实用新型为了克服电子通讯设备存在散热慢、散热不便的缺点，本实用新型要解决的技术问题是提供一种散热快、散热方便的电子通讯设备用高效散热装置。

（2）技术方案

为了解决上述技术问题，本实用新型提供了这样一种电子通讯设备用高效散热装置，包括有槽体、齿条、滑块、滑轨、齿轮、伺服电机、旋转电机、卡槽、风冷座、出风管、导热层、冰块箱、进风管、风冷风扇和风冷电机；槽体顶部中间开有通孔，槽体内底部中间设有滑轨和伺服电机，伺服电机位于滑轨右侧，滑轨上设有滑块，滑块右端设有齿条，伺服电机后方连接有齿轮，齿轮与齿条啮合，齿条上方设有旋转电机，旋转电机顶部连接有卡槽，卡槽位于通孔正下方，槽体外侧左壁上端设有风冷座，风冷座顶部左端设有进风管，进风管内设有风冷电机，风冷电机右端连接有风冷风扇，进风管右侧连接有出风管，出风管外壁上下均设有导热层，导热层外均设有冰块箱。

优选地，还包括有橡胶垫；卡槽内侧设有橡胶垫。

优选地，还包括有滤网；进风管左侧设有滤网。

优选地，槽体的材质为Q235钢。

工作原理：使用本装置时，首先往冰块箱内加入适量的冰块，然后再启动伺服电机顺时针转动，在齿轮与齿条的作用下推动卡槽上升，当卡槽伸至出风管正右方时，关闭伺服电机，然后将电子通讯设备放入卡槽内，此时启动风冷电机和旋转电机，风冷电机带动风冷风扇转动将风从进风管吸入，然后通过出风管吹出，由于出风管上设有导热层和冰块箱，因此可以在出风管内实现一定的降温作用，由于吹出风管的风温度较低，能够起到良好的冷却效果，又由于旋转电机使卡槽旋转带动电子通讯设备旋转，因此可以使电子通讯设备更加均匀的吹到冷风，提高散热的效果。当电子通讯设备温度降低后，关闭风冷电机和旋转电机，此时可以拿走该电子通讯设备，最后启动伺服电机逆时针转动，当卡槽复位后停止工作。

因为还包括有橡胶垫，卡槽内侧设有橡胶垫，所以可以更好的保护电子通讯设备不受损伤。

因为还包括有滤网，进风管左侧设有滤网，所以能够有效地净化进入进风管风，保持电子通讯设备的洁净。

因为槽体的材质为Q235钢，所以能够有效地延长槽体的使用寿命。

（3）有益效果

本实用新型达到了使电子通讯设备散热快、散热方便的效果，并且操作简单，使用方便。

附图说明

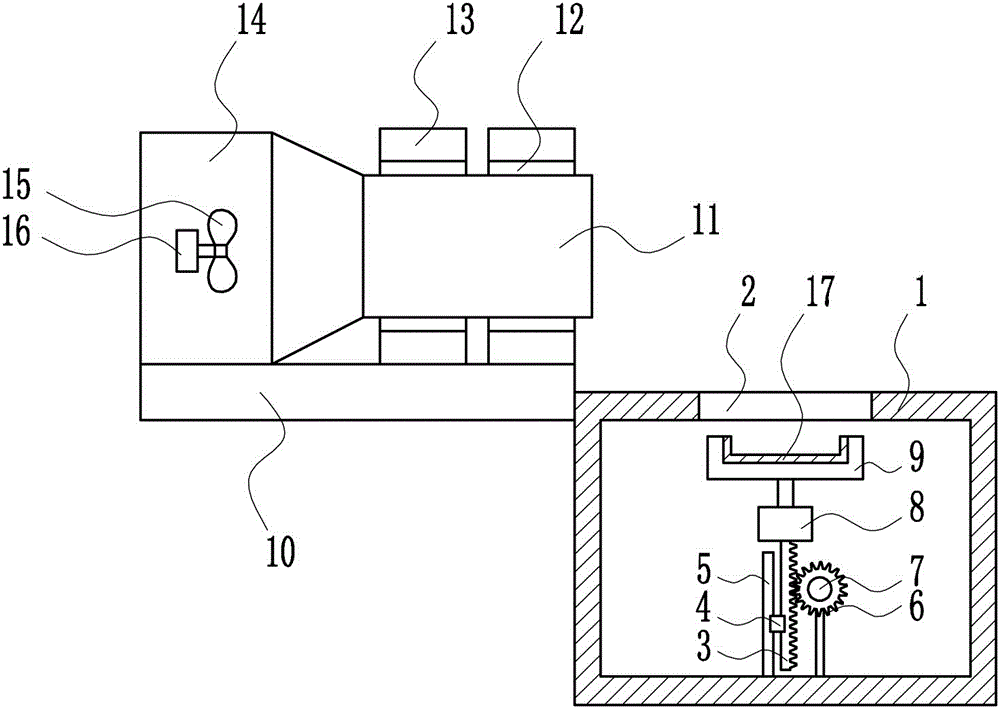

图1本实用新型的第一种主视结构示意图。

图2本实用新型的第二种主视结构示意图。

图3本实用新型的第三种主视结构示意图。

附图中的标记为：1-槽体，2-通孔，3-齿条，4-滑块，5-滑轨，6-齿轮，7-伺服电机，8-旋转电机，9-卡槽，10-风冷座，11-出风管，12-导热层，13-冰块箱，14-进风管，15-风冷风扇，16-风冷电机，17-橡胶垫，18-滤网。

具体实施方式

下面结合附图和实施例对本实用新型作进一步的说明。

实施例1

一种电子通讯设备用高效散热装置，如图1-3所示，包括有槽体1、齿条3、滑块4、滑轨5、齿轮6、伺服电机7、旋转电机8、卡槽9、风冷座10、出风管11、导热层12、冰块箱13、进风管14、风冷风扇15和风冷电机16；槽体1顶部中间开有通孔2，槽体1内底部中间设有滑轨5和伺服电机7，伺服电机7位于滑轨5右侧，滑轨5上设有滑块4，滑块4右端设有齿条3，伺服电机7后方连接有齿轮6，齿轮6与齿条3啮合，齿条3上方设有旋转电机8，旋转电机8顶部连接有卡槽9，卡槽9位于通孔2正下方，槽体1外侧左壁上端设有风冷座10，风冷座10顶部左端设有进风管14，进风管14内设有风冷电机16，风冷电机16右端连接有风冷风扇15，进风管14右侧连接有出风管11，出风管11外壁上下均设有导热层12，导热层12外均设有冰块箱13。

还包括有橡胶垫17；卡槽9内侧设有橡胶垫17。

还包括有滤网18；进风管14左侧设有滤网18。

槽体1的材质为Q235钢。

工作原理：使用本装置时，首先往冰块箱13内加入适量的冰块，然后再启动伺服电机7顺时针转动，在齿轮6与齿条3的作用下推动卡槽9上升，当卡槽9伸至出风管11正右方时，关闭伺服电机7，然后将电子通讯设备放入卡槽9内，此时启动风冷电机16和旋转电机8，风冷电机16带动风冷风扇15转动将风从进风管14吸入，然后通过出风管11吹出，由于出风管11上设有导热层12和冰块箱13，因此可以在出风管11内实现一定的降温作用，由于吹出风管11的风温度较低，能够起到良好的冷却效果，又由于旋转电机8使卡槽9旋转带动电子通讯设备旋转，因此可以使电子通讯设备更加均匀的吹到冷风，提高散热的效果。当电子通讯设备温度降低后，关闭风冷电机16和旋转电机8，此时可以拿走该电子通讯设备，最后启动伺服电机7逆时针转动，当卡槽9复位后停止工作。

因为还包括有橡胶垫17，卡槽9内侧设有橡胶垫17，所以可以更好的保护电子通讯设备不受损伤。

因为还包括有滤网18，进风管14左侧设有滤网18，所以能够有效地净化进入进风管14风，保持电子通讯设备的洁净。

因为槽体1的材质为Q235钢，所以能够有效地延长槽体1的使用寿命。

以上所述实施例仅表达了本实用新型的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
