一种踩踏式自动下料仔猪食槽的制作方法

本实用新型属于一种畜牧业养殖中的饲料工具，具体涉及一种踩踏式自动下料仔猪食槽。

背景技术：

大多数养猪场饲料槽多为传统饲料槽，不仅需要饲养人员每天按时添加饲料增加劳动强度，若补料不及时，易造成仔猪生长缓慢，虽然有人设计出自动给料食槽，但因结构复杂且猪喜欢啃、拱的特征，容易导致多余的饲料残留在料槽中，造成饲料的浪费和污染，使仔猪容易患病，对于仔猪的生长不利，减少养殖场的经济效益。

技术实现要素：

本实用新型提供一种踩踏式自动下料仔猪食槽，为解决目前传统料槽和自动给料槽结构复杂、浪费污染饲料的问题。

为此，本实用新型所采用的技术方案为：

一种踩踏式自动下料仔猪食槽，包括储料桶，该储料桶底板上设置下料口，该下料口下方设置采食槽；所述下料口上方设置挡板，该挡板下端面设置第一连动杆，第一连动杆另一端设置转轴，该转轴设置在采食槽的外底部；第二连动杆与第一连动杆通过转轴垂直相连，第二连动杆另一端与踏板上端连接；该连接处的踏板下方设置弹簧。

本实用新型的优点在于可根据猪的采食意愿自动下料供其采食或停止放料减少浪费，本实用新型结构简单新颖，设计合理，使用方便且安全卫生。

附图说明

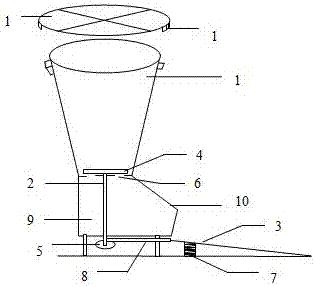

图1为本实用新型结构示意图；

图2为本实用新型结构原理示意图。

具体实施方式

下面结合附图和实施例对本实用新型进行具体说明。

参照图1、2，一种踩踏式自动下料仔猪食槽，包括储料桶，该储料桶1底板上设置下料口6，该下料口6下方设置采食槽9；所述下料口6上方设置挡板4，该挡板4下端面设置第一连动杆2，第一连动杆2另一端设置转轴5，该转轴5设置在采食槽9的外底部；第二连动杆8与第一连动杆2通过转轴5垂直相连，第二连动杆8另一端与踏板3上端连接；该连接处的踏板3下方设置弹簧7。

所述储料桶上端设置盖子11，能够减少饲料的污染。盖子11和储料桶1通过锁扣12连接，该锁扣为市面上常用的任何结构均可。

挡板4结构没有具体限制，可为扇形，圆形或方形等，正常情况下应覆盖在下料口6，防止饲料流出。

所述采食槽9上设置限位栏10，防止仔猪采食时的拥挤和践踏。

使用时，当猪需要采食靠近食槽并走上踏板3时，压缩弹簧7带动第二连动杆8运动，通过第二连动杆8带动转轴5转动，进而引起第一连动杆2转动，使挡板4开始转动，当挡板4转动露出下料口6时，饲料从下料口6进入采食槽9，供仔猪采食，达到自动下料的效果。猪采食完毕离开食槽后，由于弹簧7回弹，挡板4遮住下料口6，下料口停止下料，能减少饲料的浪费和污染。
