一种裁剪机的导向装置的制作方法

本发明涉及纺织机械技术领域，特别涉及一种裁剪机的导向装置。

背景技术：
：

传统的裁剪机是通过工人手动进行操作，并且控制裁剪的方向，这样工人不仅需要耗费大量的力气去控制裁剪机的方向，并且还有保持一定的直线方向，耗费大量力气的同时，又不能很好的提高工作效率，一旦方向没有控制好，就会造成布料的报废，大大提高了生产成本；而现代人由于对裁剪的工艺要求越来越高，在追求高质量裁剪的同时也要求高速的效率，比如剪切出不同长度不同宽度的布料或皮革，在很多时候都是需要通过工人的手工裁剪，难以保证裁剪的质量，同时效率也比较低。

技术实现要素：
：

本发明的目的就在于为了解决上述问题而提供一种裁剪机的导向装置，解决了现有的裁剪机需要通过工人的手工裁剪，难以保证裁剪的质量，同时效率也比较低的问题。

为了解决上述问题，本发明提供了一种技术方案：一种裁剪机的导向装置，包括裁剪机主体，其创新点在于：还包括工作台、电机一、丝杆一、导槽一、左活动座、丝杆座一、电机二、丝杆三、光杆、连接带、活动座、电机三、固定件、丝杆二、右活动座、丝杆座二、丝杆四、竖向活动座和导槽二；所述工作台左侧设有导槽一，所述工作台右侧设有导槽二；所述电机一固定连接在导槽一左上侧，所述电机一输出轴上固定连接有丝杆一；所述丝杆一活动连接在导槽一中，所述丝杆一上活动连接有丝杆座一，所述丝杆一下侧通过连接带与丝杆二下侧相连接；所述丝杆二活动连接在导槽二中，所述丝杆二上活动连接有丝杆座二；所述丝杆座一纵向活动连接在导槽一中，所述丝杆座一上面固定连接有左活动座；所述丝杆座二纵向活动连接在导槽二中，所述丝杆座二上面固定连接有右活动座；所述电机二固定连接在左活动座左上侧，所述电机二右侧输出轴与丝杆三左端固定连接，所述丝杆三右端活动连接在右活动座左侧；所述光杆左端活动连接在左活动座右侧，所述光杆右端活动连接在右活动座左侧；所述活动座分别左右活动连接在丝杆三和光杆上，所述活动座上面通过固定件固定连接有电机三；所述电机三底部输出轴上固定连接有丝杆四，所述丝杆四活动连接在竖向活动座内部上侧；所述竖向活动座竖直活动连接在活动座下侧内部，所述竖向活动座底部固定连接有裁剪机主体。

作为优选，所述导槽一与导槽二之间相互平行。

作为优选，所述丝杆三与光杆之间相互平行。

作为优选，所述电机一、电机二和电机三均为步进电机。

作为优选，所述连接带为同步带。

本发明的有益效果：本发明具有结构合理简单、生产成本低、安装方便，功能齐全，使用时，首先将布料或皮革平铺在工作台上面，而后启动电机一，而电机一则带动丝杆一进行旋转，同时丝杆一通过连接带带动丝杆二进行旋转，这里连接带为同步带，保证了丝杆一和丝杆二的转速一样，也就保证了左活动座和右活动座纵向移动的一致性，也就是进一步的保证了裁剪后布料或皮革的质量，而裁剪时，首先启动裁剪机主体和电机三，这里电机三能够驱使裁剪机主体下移对布料或皮革开始进行裁剪，而后启动电机二，从而驱使活动座左右进行移动，也就使裁剪机主体左右移动对布料或皮革进行裁剪。

附图说明：

为了易于说明，本发明由下述的具体实施及附图作以详细描述。

图1为本发明的俯视图。

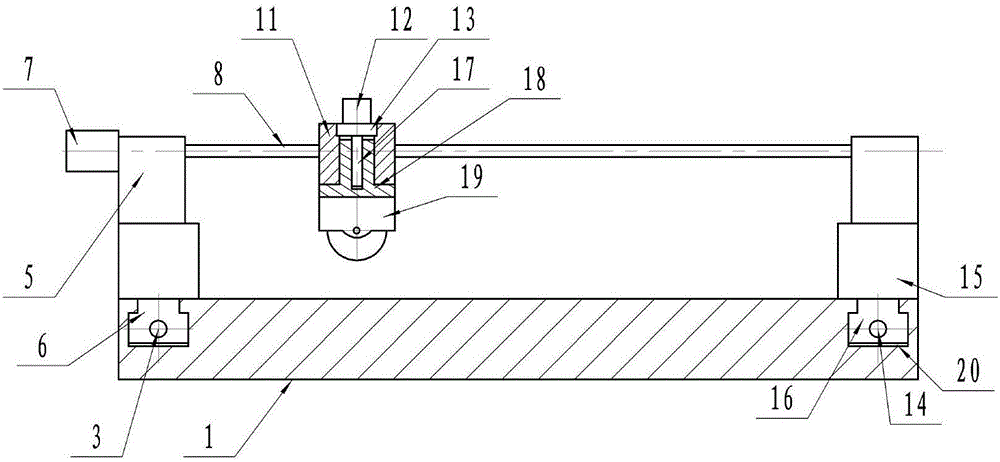

图2为本发明的侧视图。

1-工作台；2-电机一；3-丝杆一；4-导槽一；5-左活动座；6-丝杆座一；7-电机二；8-丝杆三；9-光杆；10-连接带；11-活动座；12-电机三；13-固定件；14-丝杆二；15-右活动座；16-丝杆座二；17-丝杆四；18-竖向活动座；19-裁剪机主体；20-导槽二。

具体实施方式：

如图1和图2所示，本具体实施方式采用以下技术方案：一种裁剪机的导向装置，包括裁剪机主体19，还包括工作台1、电机一2、丝杆一3、导槽一4、左活动座5、丝杆座一6、电机二7、丝杆三8、光杆9、连接带10、活动座11、电机三12、固定件13、丝杆二14、右活动座15、丝杆座二16、丝杆四17、竖向活动座18和导槽二20；所述工作台1左侧设有导槽一4，所述工作台1右侧设有导槽二20；所述电机一2固定连接在导槽一4左上侧，所述电机一2输出轴上固定连接有丝杆一3；所述丝杆一3活动连接在导槽一4中，所述丝杆一3上活动连接有丝杆座一6，所述丝杆一3下侧通过连接带10与丝杆二14下侧相连接；所述丝杆二14活动连接在导槽二20中，所述丝杆二14上活动连接有丝杆座二16；所述丝杆座一6纵向活动连接在导槽一4中，所述丝杆座一6上面固定连接有左活动座5；所述丝杆座二16纵向活动连接在导槽二20中，所述丝杆座二16上面固定连接有右活动座15；所述电机二7固定连接在左活动座5左上侧，所述电机二7右侧输出轴与丝杆三8左端固定连接，所述丝杆三8右端活动连接在右活动座15左侧；所述光杆9左端活动连接在左活动座5右侧，所述光杆9右端活动连接在右活动座15左侧；所述活动座11分别左右活动连接在丝杆三8和光杆9上，所述活动座11上面通过固定件13固定连接有电机三12；所述电机三12底部输出轴上固定连接有丝杆四17，所述丝杆四17活动连接在竖向活动座18内部上侧；所述竖向活动座18竖直活动连接在活动座11下侧内部，所述竖向活动座18底部固定连接有裁剪机主体19。

其中，所述导槽一4与导槽二20之间相互平行；所述丝杆三8与光杆9之间相互平行；所述电机一2、电机二7和电机三12均为步进电机；所述连接带10为同步带。

本发明的使用状态为：使用时，首先将布料或皮革平铺在工作台1上面，而后启动电机一2，而电机一2则带动丝杆一3进行旋转，同时丝杆一3通过连接带10带动丝杆二14进行旋转，这里连接带10为同步带，保证了丝杆一3和丝杆二14的转速一样，也就保证了左活动座5和右活动座15纵向移动的一致性，也就是进一步的保证了裁剪后布料或皮革的质量，而裁剪时，首先启动裁剪机主体19和电机三12，这里电机三12能够驱使裁剪机主体19下移对布料或皮革开始进行裁剪，而后启动电机二7，从而驱使活动座11左右进行移动，也就使裁剪机主体19左右移动对布料或皮革进行裁剪。

以上显示和描述了本发明的基本原理和主要特征和本发明的优点，本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的只是说明本发明的原理，在不脱离本发明精神和范围的前提下，本发明还会有各种变化和改进，这些变化和改进都落入要求保护的本发明范围内，本发明要求保护范围由所附的权利要求书及其等效物界定。
