一种吸附尾气中杂物净化空气的过滤装置的制作方法

本实用新型涉及工业废气净化领域，尤其是一种吸附尾气中杂物净化空气的过滤装置。

背景技术：

目前，工业排放已成为大气染的主要来源，环境除尘是治理工业排放颗粒物的重要手段，工业生产中的环境除尘已广泛采用袋式除尘器，除尘器的核心部件为滤袋和滤袋骨架，为净化大气环境，消除雾霾，近年国家把工业废气颗粒物排放标准由30mg/㎥降低为20mg/㎥。为适应新国标排放标准，钢铁、水泥、电力、冶金、化工等行业都面临着除尘设备的升级改造，现有的滤袋外周为圆筒形，提高过滤精度，滤料提高过滤精度后，滤料的透气性能下降，这又造成了原有除尘设备需重新改造，重复投资大大损耗了资金。

鉴于上述原因，现有袋式除尘器的结构需要改进。

技术实现要素：

本实用新型的目的是为了克服现有技术中的不足，通过合理的设计，提供一种吸附尾气中杂物净化空气的过滤装置，本产品在除尘器容积不变的情况下，可使过滤面积增加一倍，很好地解决了国标排放与原除尘系统不达标的突出矛盾，节约了大量的重复建设、改造费用。

本实用新型为了实现上述目的，采用如下技术方案：一种吸附尾气中杂物净化空气的过滤装置，是由：固定圈、底盘、竖撑、固定件、文氏管、上定位套、筒体、凹面、底座构成；

骨架的结构为：圆环形固定圈的内表面与圆盘形底盘的内侧边缘之间均匀分布至少五根竖撑，至少五根竖撑之间由上至下均匀分布至少两个固定件，固定件为梅花形，竖撑的数量与固定件的梅花花瓣的数量相等，每根竖撑设置于每个花瓣的顶点位置；

滤袋的结构为：圆筒形上定位套与圆盘形底座之间设置筒体构成桶形滤袋，所述筒体上端与下端对应均匀分布至少五个皱褶点，位于同一垂直线上的上下端皱褶点之间在筒体表面构成皱褶线；

滤袋套在骨架的外周，筒体包裹在竖撑的外周，滤袋的底座与骨架的底盘接触，滤袋的上定位套位于骨架的竖撑的上端外周；

除尘状态时，所述筒体内被鼓入气体后，筒体表面膨胀呈近似于灯笼形；

正常工作吸附杂物状态时，相邻两根皱褶线之间在筒体外周构成凹面。

所述凹面为内凹弧面。

所述上定位套的夹层中设置加固板。

所述的上定位套、筒体、皱褶点、凹面、底座一体成形，整体采用的面料为无纺针刺毡或机织布。

所述骨架上相邻两根竖撑之间的间距相等。

所述骨架内顶端设置文氏管，文氏管上端的大直径端口边缘与固定圈内表面固定设置，文氏管下端的小直径端口朝向底盘。

工作原理：本装置安装在配套的除尘设备上，打开除尘设备，正向吹风滤袋、袋笼与除尘设备契合，筒体在吸附力的作用下，相邻两根皱褶线之间在筒体外周构成凹面，使过滤面积增加，废气颗粒物被吸附在筒体外表面；除尘时，反向吹风滤袋，使本筒体鼓起呈近似灯笼形，加大抖动面积，将筒体外周的颗粒物抖掉，清灰更彻底，根据生产需要调整自动反向吹风的时间，循环往复。

本实用新型的有益效果是：把原有的直筒形滤袋改造成为近似灯笼形褶形滤袋，本产品在除尘器容积不变的情况下，配合滤袋骨架使用，可使过滤面积增加一倍，很好地解决了国标排放与原除尘系统不达标的突出矛盾，构造简单，制造简单，成本低廉，节约了大量的重复建设、节约了企业资金，适合推广使用。

附图说明

下面结合附图对本实用新型作进一步说明：

图1是总装结构示意图；

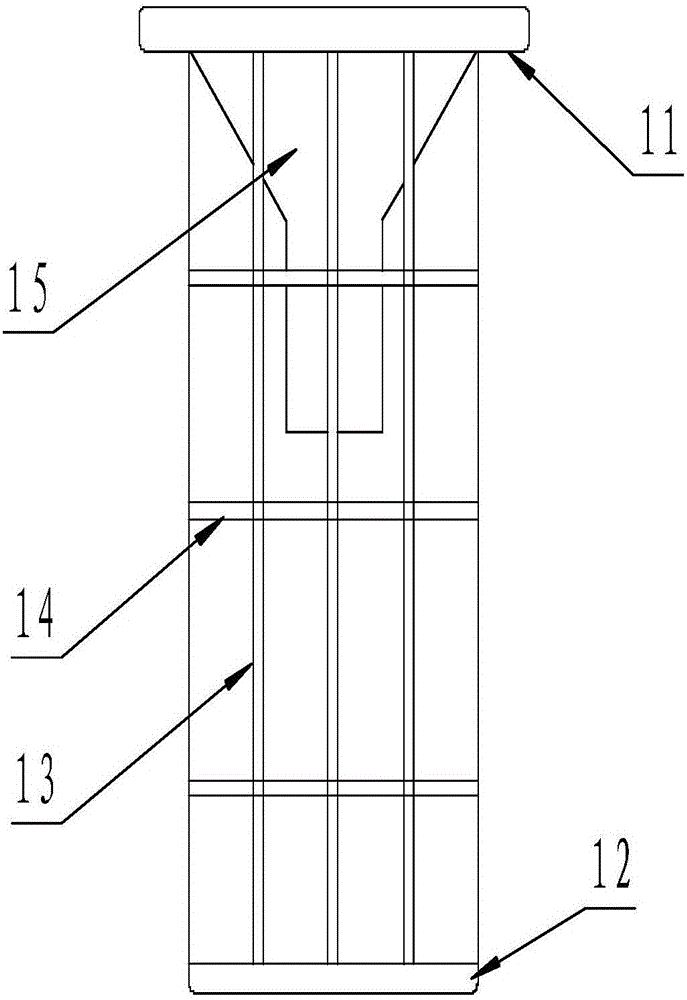

图2是骨架结构示意图；

图3是固定件结构示意图；

图4是图1中A-A向剖面结构示意图；

图5是滤袋结构示意图；

图1、2、3、4、5中：固定圈11、底盘12、竖撑13、固定件14、文氏管15、上定位套21、筒体22、凹面220、底座23。

具体实施方式

下面结合附图与具体实施方式对本实用新型作进一步详细说明：

骨架的结构为：圆环形固定圈11的内表面与圆盘形底盘12的内侧边缘之间均匀分布至少五根竖撑13，至少五根竖撑13之间由上至下均匀分布至少两个固定件14，固定件14为梅花形，竖撑13的数量与固定件14的梅花花瓣的数量相等，每根竖撑13设置于每个花瓣的顶点位置；

滤袋的结构为：圆筒形上定位套21与圆盘形底座23之间设置筒体22构成桶形滤袋，所述筒体22上端与下端对应均匀分布至少五个皱褶点，位于同一垂直线上的上下端皱褶点之间在筒体22表面构成皱褶线；

滤袋套在骨架的外周，筒体22包裹在竖撑13的外周，滤袋的底座23与骨架的底盘12接触，滤袋的上定位套21位于骨架的竖撑13的上端外周；

除尘状态时，所述筒体22内被鼓入气体后，筒体22表面膨胀呈近似于灯笼形；

正常工作吸附杂物状态时，相邻两根皱褶线之间在筒体22外周构成凹面220。

所述凹面220为内凹弧面。

所述上定位套21的夹层中设置加固板。

所述的上定位套21、筒体22、皱褶点、凹面220、底座23一体成形，整体采用的面料为无纺针刺毡或机织布。

所述骨架上相邻两根竖撑13之间的间距相等。

所述骨架内顶端设置文氏管15，文氏管15上端的大直径端口边缘与固定圈11内表面固定设置，文氏管15下端的小直径端口朝向底盘12。
