一种甘蔗覆膜机的制作方法

本实用新型涉及一种农业器具，具体涉及一种甘蔗覆膜机。

背景技术：

由于甘蔗全膜覆盖轻简栽培技术较传统的窄膜覆盖更具有明显的增温、保湿、保肥和增产作用且免除中耕管理的劳动力，是一项轻简高产高效的甘蔗栽培管理技术，因此在蔗区被广泛应用。但由于盖膜是采用垂直于蔗沟的覆盖方式，一般使用人工进行地膜的覆盖。但由于人工效率低且农村劳动力不够，严重阻碍该项技术的应用推广。

技术实现要素：

针对现有技术中存在的技术问题，本实用新型的目的是：提供一种甘蔗覆膜机。

本实用新型的目的通过下述技术方案实现：一种甘蔗覆膜机，包括牵引架、动力系统、旋刀、刀轴以及装膜固定架，动力系统、刀轴和装膜固定架分别设置于牵引架上，动力系统与刀轴连接，旋刀安装于刀轴上；

装膜固定架包括装膜轴架体、装膜轴、调整架、调整连接杆以及送模滚轮，装膜轴架体上部与牵引架铰接，装膜轴设置于装膜轴架体下部，送模滚轮为两个分别对应装膜轴两侧设置于装膜轴架体上且位于装膜轴下方，调整架上部与牵引架固定连接，调整架上开设有多个供调整连接杆连接的调整连接孔，调整连接杆铰接于装膜轴架体中部。

优选的，所述多个调整连接孔竖向均布于调整架上。

优选的，所述旋刀为多个，多个旋刀分成四组，其中两组旋刀分别设置于刀轴两端，另外两组旋刀分别设置于刀轴中部。

优选的，所述装膜轴架体上还设置有加强杆，加强杆位于装膜轴架体中部且两端固定于装膜轴架体两侧上。

优选的，所述动力系统包括动力输入轴以及传动齿轮组，动力输入轴与传动齿轮组连接，传动齿轮组与刀轴连接。

优选的，设置在刀轴两端的每组旋刀包括5把旋刀，设置在刀轴中部的每组旋刀包括2把旋刀。

优选的，所述牵引架顶部设置有挡土板。

优选的，所述旋刀的刀体带有在切入地后将泥土抛向地膜的抛土部，抛土部位于旋刀的刀体端部且径向伸出，各旋刀的抛土部相错开。

优选的，所述装膜轴长度为150cm以上；装于装膜轴上的地膜卷宽度为150cm以上。

优选的，所述装膜轴对应不同宽度地膜卷的两侧开设有多个螺孔，还包括两个螺栓，两个螺栓连接到对应于地膜卷两侧的螺孔中，两个螺栓之间形成地膜卷安装区。

本实用新型相对于现有技术具有如下的优点及效果：

1、本实用新型还可以针对不同地形调整地膜卷的高度以适应不同地形的需要及工作所需，同时还具有易于调整且调整方便快捷的优点。

2、本实用新型有效提高覆膜效率和降低覆膜成本，能达到每小时7亩的盖膜效率，每亩成本仅20-30元。通过本实用新型进行覆膜，地膜能完全被土埋住，且覆土厚度适中，不容易被强风吹开且甘蔗容易穿膜出苗，相邻两幅地膜间距可小于20cm，完全满足甘蔗全膜覆盖需求。

3、本实用新型采用旋耕覆土的单独盖膜方式及150cm以上的装膜轴，顺着植沟方向一膜覆盖两行，解决传统盖膜机无法覆盖宽150cm地膜的问题和单行覆盖的不足，对应当前使用的地膜卷宽度，将两个螺栓分别连接到地膜卷两侧的螺孔中，从而将地膜卷限制在地膜卷安装区中，仿止地膜卷在输出时跑偏。

4、本实用新型解决了甘蔗全膜覆盖需人工盖膜存在的问题，提高覆膜效率和降低覆膜成本。

附图说明

图1是本实用新型的结构示意图。

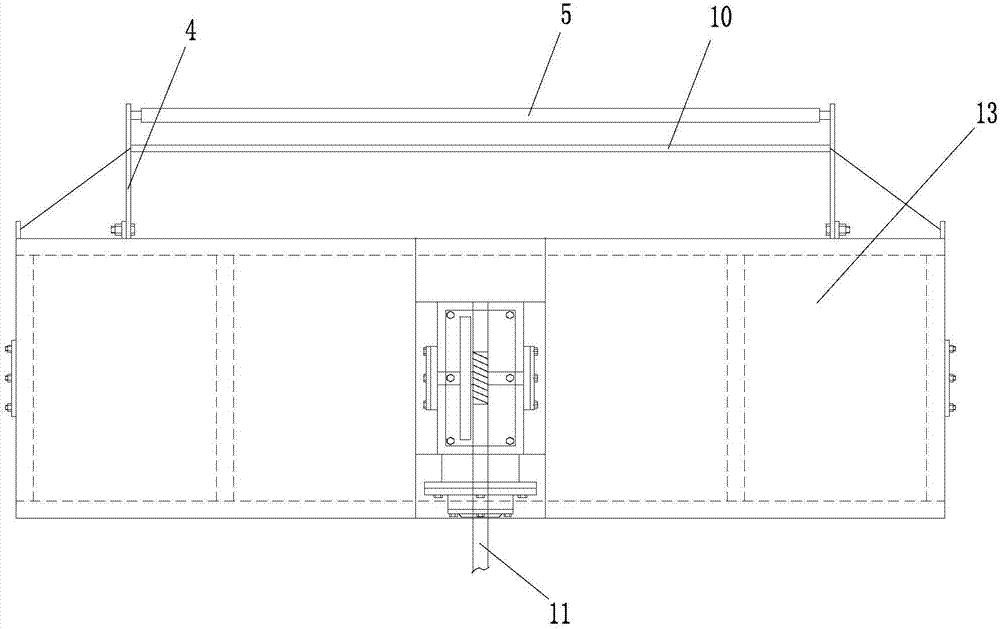

图2是本实用新型的俯向视图。

图3是本实用新型装上具有抛土部的旋刀的结构示意图。

具体实施方式

下面结合实施例及附图对本实用新型作进一步详细的描述，但本实用新型的实施方式不限于此。

实施例一：

一种甘蔗覆膜机，包括牵引架1、动力系统、旋刀2、刀轴3以及装膜固定架，动力系统、刀轴和装膜固定架分别设置于牵引架上，动力系统与刀轴连接，旋刀安装于刀轴上；

装膜固定架包括装膜轴架体4、装膜轴5、调整架6、调整连接杆7以及送模滚轮8，装膜轴架体上部与牵引架铰接，装膜轴设置于装膜轴架体下部，送模滚轮为两个分别对应装膜轴两侧设置于装膜轴架体上且位于装膜轴下方，调整架上部与牵引架固定连接，调整架上开设有多个供调整连接杆连接的调整连接孔9，调整连接杆铰接于装膜轴架体中部。

优选的，所述多个调整连接孔竖向均布于调整架上。

优选的，所述旋刀为多个，多个旋刀分成四组，其中两组旋刀分别设置于刀轴两端，另外两组旋刀分别设置于刀轴中部。

优选的，所述装膜轴架体上还设置有加强杆10，加强杆位于装膜轴架体中部且两端固定于装膜轴架体两侧上。

优选的，所述动力系统包括动力输入轴11以及传动齿轮组12，动力输入轴与传动齿轮组连接，传动齿轮组与刀轴连接。

优选的，设置在刀轴两端的每组旋刀包括5把旋刀，设置在刀轴中部的每组旋刀包括2把旋刀。

优选的，所述牵引架顶部设置有挡土板13。

优选的，所述旋刀的刀体带有在切入地后将泥土抛向地膜的抛土部14，抛土部位于旋刀的刀体端部且径向伸出，各旋刀的抛土部相错开。

优选的，所述装膜轴长度为150cm以上；装于装膜轴上的地膜卷宽度为150cm以上。如：150cm、180cm和210cm等。

优选的，所述装膜轴对应不同宽度地膜卷的两侧开设有多个螺孔，还包括两个螺栓，两个螺栓连接到对应于地膜卷两侧的螺孔中，两个螺栓之间形成地膜卷安装区。

本实用新型的工作过程及工作原理：使用时，将牵引架与拖拉机连接，并将150cm宽的地膜卷装到装膜轴上，对应当前使用的地膜卷宽度，将两个螺栓分别连接到地膜卷两侧的螺孔中，从而将地膜卷限制起来，仿止地膜卷在输出时跑偏。例如：使用宽度为150cm的地膜卷时，将两个螺栓安装到装膜轴上相间距为150cm的两个螺孔上(也可以将两个螺栓安装到装膜轴上相间距为151cm、152cm或153cm的两个螺孔上，从而留一定的空间，让地膜卷在转动时稍有松动)，仿止地膜卷在输出时跑偏。

然后，将地膜从地膜卷上拉出覆盖于地表并压紧，拖拉机启动，拖动本实用新型前移，由于地膜卷一端被压紧，因此，本实用新型在前移时，地膜卷转动，地膜从地膜卷中拉出并覆盖于地表，同时，拖拉机通过动力输入轴将动力输入到传动齿轮组，传动齿轮组带动刀轴转动，旋刀随即旋转切入泥土后通过抛土部将泥土抛向覆盖于地表的地膜，从而将地膜埋起来。

此外，本实用新型还可以针对不同地形调整地膜卷的高度以适应不同地形的需要及工作所需，具体的，使用时，根据需要将装膜轴调整到适当高度后，将调整连接杆连接到对应高度的调整连接孔中，即完成调整，可见本实用新型具有易于调整且调整方便快捷的效果。

上述实施例为本实用新型较佳的实施方式，但本实用新型的实施方式并不受上述实施例的限制，其他的任何未背离本实用新型的精神实质与原理下所作的改变、修饰、替代、组合、简化，均应为等效的置换方式，都包含在本实用新型的保护范围之内。
