一种自动化搔菌机的制作方法

本实用新型涉及一种生产装置，具体为一种自动化搔菌机，属于珍珠棉袋生产应用技术领域。

背景技术：

随着人们生活的快速发展，搔菌机在菌种生长培育中使用的十分广泛，自动搔菌机是一种食用菌瓶式栽培中菌瓶的自动搔菌机械，是用菌瓶培养食用菌的一种自动化生产装置。搔菌机不仅可以大幅度地提高食用菌的品质，而且劳动强度低，使食用菌大规模集约化养植成为可能。作为菌种生长培育中十分重要的设备，现有的搔菌机存在着工作效率低，搔菌精度低、不全面，搔菌后菌瓶内菌种透气性差，菌种活性低的缺点，因此，针对上述问题提出一种自动化搔菌机。

技术实现要素：

本实用新型的目的就在于为了解决上述问题而提供一种自动化搔菌机。

本实用新型通过以下技术方案来实现上述目的，一种自动化搔菌机，包括滑箱，所述滑箱下方设置滑轨，且所述滑轨上方设置电线，所述电线一侧设置储水箱，且所述储水箱下方设置滑槽，所述滑槽一侧设置搔菌滑架，且所述搔菌滑架下方设置传动带，所述传动带一侧设置落尘仓，且所述搔菌滑架上设置抽拉板，所述抽拉板一侧设置翻转轴，且所述翻转轴下方设置储液仓，所述储液仓下方设置伸缩架，且所述伸缩架上设置旋球，所述旋球下方设置翻转爪，且所述翻转爪上设置注水板，所述注水板下方设置回装圈，且所述回装圈内部设置吸菌板，所述吸菌板上设置吸菌孔。

优选的，为了使该搔菌机工作更加高效，所述储水箱下方设置若干个搔菌滑架。

优选的，为了使搔菌滑架能横向、纵向对菌瓶进行精细搔菌，所述搔菌滑架、滑箱与所述电线均呈电性连接。

优选的，为了使搔菌滑架能将搔菌后的老菌、杂菌抓放到落料仓中且翻转爪能够旋转、翻转搔菌，所述搔菌滑架与所述滑槽、且所述翻转爪与所述旋球均呈活动连接。

优选的，为了使该搔菌机工作时更加稳固牢靠，安全性更高，所述滑轨一侧设置固定轴圈。

本实用新型的有益效果是：该搔菌机采用若干组传送带进行自动传输菌瓶，并同时多个搔菌滑架分别横向、纵向滑动式进行搔菌、除去老菌、去皮，大大提高了搔菌的效率，保证了使用的灵活性及高自动化；搔菌滑架下方的翻转爪不仅可抓去老菌、搔菌，还可翻转至任意角度进行旋菌，使菌瓶内的菌种摆置更加蓬松，透气性更好，提高了菌种的生长活性及生长速度；吸菌板上设有若干个吸菌孔，可在搔菌时吸取不易抓取的老菌、微小杂菌，保证了搔菌的全面性及高质量；该搔菌机操作方便，各构件连接灵活。

附图说明

图1为本实用新型整体结构示意图。

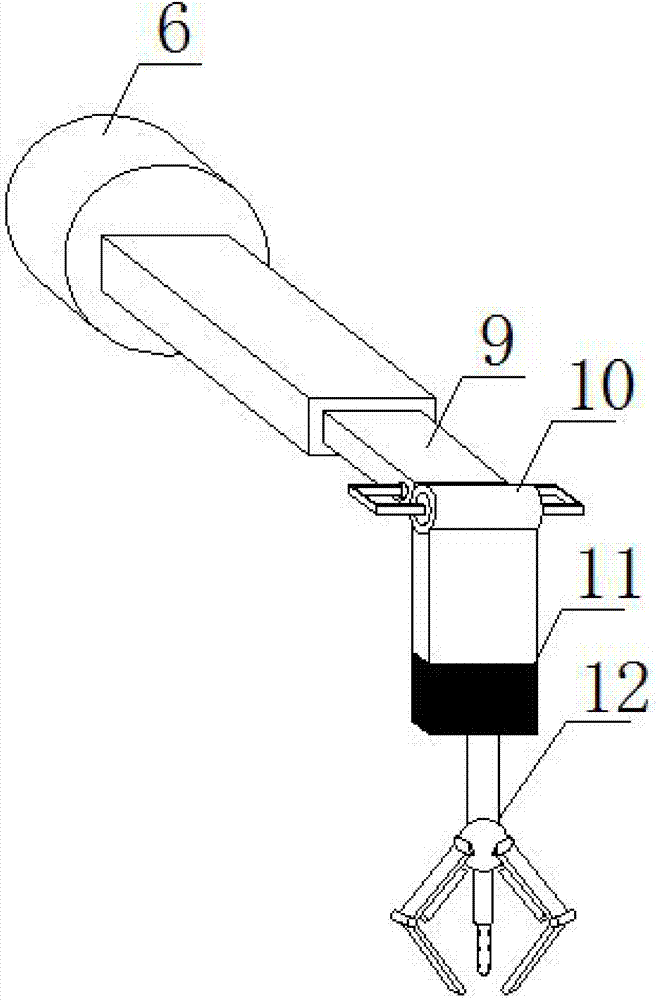

图2为本实用新型搔菌滑架结构示意图。

图3为本实用新型伸缩架结构示意图。

图中：1、滑箱；2、滑轨；3、电线；4、储水箱；5、滑槽；6、搔菌滑架；7、传动带；8、落料仓；9、抽拉板；10、翻转轴；11、储液仓；12、伸缩架；13、旋球；14、翻转爪；15、注水板；16、回装圈；17、吸菌板；18、吸菌孔。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3所示，一种自动化搔菌机，包括滑箱1，滑箱1下方设置滑轨2，且滑轨2上方设置电线3，电线3一侧设置储水箱4，且储水箱4下方设置滑槽5，滑槽5一侧设置搔菌滑架6，且搔菌滑架6下方设置传动带7，传动带7一侧设置落尘仓8，且搔菌滑架6上设置抽拉板9，抽拉板9一侧设置翻转轴10，且翻转轴10下方设置储液仓11，储液仓11下方设置伸缩架12，且伸缩架12上设置旋球13，旋球13下方设置翻转爪14，且翻转爪14上设置注水板15，注水板15下方设置回装圈16，且回装圈16内部设置吸菌板17，吸菌板17上设置吸菌孔18。

作为本实用新型的一种技术优化方案，储水箱4下方设置若干个搔菌滑架6。

作为本实用新型的一种技术优化方案，搔菌滑架6、滑箱1与电线3均呈电性连接。

作为本实用新型的一种技术优化方案，搔菌滑架6与滑槽5、且翻转爪14与旋球13均呈活动连接。

作为本实用新型的一种技术优化方案，滑轨2一侧设置固定轴圈。

本实用新型在使用时，首先，将整个搔菌机位置固定，其次，在使用该搔菌机通过若干组传送带7进行自动传输菌瓶，并通过多个搔菌滑架6同时分别横向、纵向滑动式进行搔菌、除去老菌、去皮，大大提高了搔菌的效率，保证了使用的灵活性及高自动化；通过翻转爪14不仅可抓去老菌、搔菌，还可翻转至任意角度进行旋菌，使菌瓶内的菌种摆置更加蓬松，透气性更好，提高了菌种的生长活性及生长速度；通过若干个吸菌孔18可在搔菌时吸取不易抓取的老菌、微小杂菌，保证了搔菌的全面性及高质量。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
