一种生产加工红薯淀粉的生产线的制作方法

本实用新型涉及农产品加工机械技术领域，更具体地说涉及一种生产加工红薯淀粉的生产线。

背景技术：

红薯含有丰富的糖质、维生素、矿物质、食物纤维等。红薯中的胡萝卜素、维生素B1等多种维生素，为维持人体健康所必需。红薯不但营养均衡，而且具有鲜为人知的防止亚健康、减肥、健美和抗癌等作用。红薯含有丰富的淀粉、维生素、纤维素等人体必需的营养成分，还含有丰富的镁、磷、钙、硒等矿物元素和亚油酸等。这些物质能保持血管弹性，并且还是一种理想的减肥食品。科学数据显示，它的热量只有大米的1/3，而且因其富含纤维素和果胶而具有阻止糖分转化为脂肪的特殊功能。现阶段，食物纤维对于现代人来说显得越来越重要。红薯淀粉中的红薯含有多种人体需要的营养物质。特别是红薯含有丰富的赖氨酸，而大米、面粉恰恰缺乏赖氨酸。

现有的红薯淀粉加工生产线中对原料进行清洗，一般采用滚筒清洗机进行清洗，然后将清洗后的原料输送至破碎机进行破碎提取淀粉，然而，在滚筒清洗机将原料清洗之后，由于原料较多，且原料上带有的土质较多，原料从滚筒清洗机中输出时，仍能带有一部分脏水，需要在输送过程中，对原料进行二次清洗，而现有的清洗输送设备是在输送过程中对原料进行清洗，且现有的清洗输送机采用滚筒式输送，由于需要把原料抬升一定的高度，则需要采用滚筒式输送将原料输送至一定的高度，现有的清洗方式，对用水需求较大，且清洗效果不明显，造成用水浪费，增加用水成本。

技术实现要素：

为了克服上述现有技术中存在的不足和缺陷，本实用新型提供了一种生产加工红薯淀粉的生产线，本实用新型的发明目的在于解决现有技术中，用水量大，用水浪费较大，用水成本较高的问题，本实用新型的生产线可以实现节约用水，减低用水成本，减少水资源的浪费。

为了解决上述现有技术中存在问题，本实用新型是通过下述技术方案实现的：

一种生产加工红薯淀粉的生产线，包括原料输送机、滚筒清洗机、清洗输送机、破碎机和收集池，其特征在于：所述滚筒清洗机与清洗输送机之间设置有清洗池，所述清洗池一端与滚筒清洗机连接；所述清洗输送机伸入到清洗池内部；所述清洗池包括池体，池体内部分为清洗部和排污部，所述清洗部与排污部之间设置有斜坡，所述池体内部设置有若干振动棒，所述振动棒设置在清洗部内；所述排污部底部设置有排污管。

所述清洗输送机的一端伸入到清洗池的清洗部内。

所述振动棒设置在清洗部两侧。

所述排污部与清洗部之间设置有滤网。

所述清洗部一端设置有开口，开口处设置有阀门，用于与滚筒清洗机连通。

与现有技术相比，本实用新型所带来的有益的技术效果表现在：

本实用新型的清洗池，通过振动可以加速污泥的沉淀，然后可以通过排污部的排污管将污泥排除清洗池，然后可再向清洗池中加水，保持清洗部中水的清洁，且通过振动，有利于对原材料的清洗，增强清洗效果，另外，本实用新型的清洗池可以与滚筒清洗机连通，将滚筒清洗机清洗原材料的污泥排出，利于原材料的清洗。本实用新型可以增强清洗效果，且采用振动清洗方式，可以有效地节约用水，降低用水成本，避免水资源浪费。

附图说明

图1为本实用新型整体结构示意图；

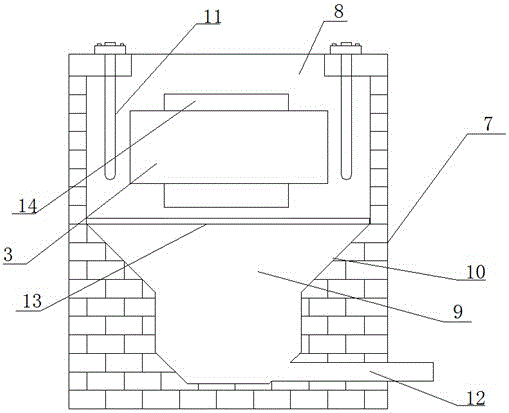

图2为本实用新型横截面结构示意图；

附图标记：1、原料输送机，2、滚筒清洗机，3、清洗输送机，4、破碎机，5、收集池，6、清洗池，7、池体，8、清洗部，9、排污部，10、斜坡，11、振动棒，12、排污管，13、滤网，14、阀门。

具体实施方式

实施例1

作为本实用新型一较佳实施例，参照说明书附图1和2，本实施例公开了：

一种生产加工红薯淀粉的生产线，包括原料输送机1、滚筒清洗机2、清洗输送机3、破碎机4和收集池5，其特征在于：所述滚筒清洗机2与清洗输送机3之间设置有清洗池6，所述清洗池6一端与滚筒清洗机2连接；所述清洗输送机3伸入到清洗池6内部；所述清洗池6包括池体7，池体7内部分为清洗部8和排污部9，所述清洗部8与排污部9之间设置有斜坡10，所述池体7内部设置有若干振动棒11，所述振动棒11设置在清洗部8内；所述排污部9底部设置有排污管12。

实施例2

作为本实用新型又一较佳实施例，参照说明书附图1，本实施例公开了：

一种生产加工红薯淀粉的生产线，包括原料输送机1、滚筒清洗机2、清洗输送机3、破碎机4和收集池5，其特征在于：所述滚筒清洗机2与清洗输送机3之间设置有清洗池6，所述清洗池6一端与滚筒清洗机2连接；所述清洗输送机3伸入到清洗池6内部；所述清洗池6包括池体7，池体7内部分为清洗部8和排污部9，所述清洗部8与排污部9之间设置有斜坡10，所述池体7内部设置有若干振动棒11，所述振动棒11设置在清洗部8内；所述排污部9底部设置有排污管12；所述清洗输送机3的一端伸入到清洗池6的清洗部8内。

实施例3

作为本实用新型又一较佳实施例，参照说明书附图1，本实施例公开了：

一种生产加工红薯淀粉的生产线，包括原料输送机1、滚筒清洗机2、清洗输送机3、破碎机4和收集池5，其特征在于：所述滚筒清洗机2与清洗输送机3之间设置有清洗池6，所述清洗池6一端与滚筒清洗机2连接；所述清洗输送机3伸入到清洗池6内部；所述清洗池6包括池体7，池体7内部分为清洗部8和排污部9，所述清洗部8与排污部9之间设置有斜坡10，所述池体7内部设置有若干振动棒11，所述振动棒11设置在清洗部8内；所述排污部9底部设置有排污管12；所述清洗输送机3的一端伸入到清洗池6的清洗部8内；所述振动棒11设置在清洗部8两侧。

实施例4

作为本实用新型又一较佳实施例，参照说明书附图1，本实施例公开了：

一种生产加工红薯淀粉的生产线，包括原料输送机1、滚筒清洗机2、清洗输送机3、破碎机4和收集池5，其特征在于：所述滚筒清洗机2与清洗输送机3之间设置有清洗池6，所述清洗池6一端与滚筒清洗机2连接；所述清洗输送机3伸入到清洗池6内部；所述清洗池6包括池体7，池体7内部分为清洗部8和排污部9，所述清洗部8与排污部9之间设置有斜坡10，所述池体7内部设置有若干振动棒11，所述振动棒11设置在清洗部8内；所述排污部9底部设置有排污管12；所述清洗输送机3的一端伸入到清洗池6的清洗部8内；所述振动棒11设置在清洗部8两侧；所述排污部9与清洗部8之间设置有滤网13。

实施例5

作为本实用新型又一较佳实施例，参照说明书附图1，本实施例公开了：

一种生产加工红薯淀粉的生产线，包括原料输送机1、滚筒清洗机2、清洗输送机3、破碎机4和收集池5，其特征在于：所述滚筒清洗机2与清洗输送机3之间设置有清洗池6，所述清洗池6一端与滚筒清洗机2连接；所述清洗输送机3伸入到清洗池6内部；所述清洗池6包括池体7，池体7内部分为清洗部8和排污部9，所述清洗部8与排污部9之间设置有斜坡10，所述池体7内部设置有若干振动棒11，所述振动棒11设置在清洗部8内；所述排污部9底部设置有排污管12；所述清洗输送机3的一端伸入到清洗池6的清洗部8内；所述振动棒11设置在清洗部8两侧；所述排污部9与清洗部8之间设置有滤网13；所述清洗部8一端设置有开口，开口处设置有阀门14，用于与滚筒清洗机2连通。
