一种土豆表面清洗装置的制作方法

本发明涉及一种清洗装置，尤其涉及一种土豆表面清洗装置。

背景技术：

土豆属茄科多年生草本植物，块茎可供食用，是全球第四大重要的粮食作物，仅次于小麦、稻谷和玉米。土豆又称地蛋、土豆、洋山芋等，茄科植物的块茎。与小麦、稻谷、玉米、高粱并成为世界五大作物。土豆原产于南美洲安第斯山区，人工栽培历史最早可追溯到大约公元前8000年到5000年的秘鲁南部地区。土豆主要生产国有中国、俄罗斯、印度、乌克兰、美国等。中国是世界土豆总产最多的国家。2015年，中国将启动土豆主粮化战略，推进把土豆加工成馒头、面条、米粉等主食，土豆将成稻米、小麦、玉米外的又一主粮。

清洗是采用一种化学药剂清除物体表面污垢的方法，它是借助清洗剂表面污染物或覆盖层进行化学转化、溶解、剥离以达到脱脂、除锈和去污的效果。

现在还没有针对土豆表面的清洗装置，通常采用人工清洗，人工清洗存在需要浪费大量的人力、清洗不干净、浪费大量时间的缺点，因此亟需研发一种节省人力、能清洗干净、节约时间的土豆表面清洗装置。

技术实现要素：

(1)要解决的技术问题

本发明为了克服现在还没有针对土豆表面的清洗装置，通常采用人工清洗，人工清洗需要浪费大量的人力、清洗不干净、浪费大量时间的缺点，本发明要解决的技术问题是提供一种节省人力、能清洗干净、节约时间的土豆表面清洗装置。

(2)技术方案

为了解决上述技术问题，本发明提供了这样一种土豆表面清洗装置，包括有底板、支架、清水箱、滑轨、第一弹簧、支撑架、第一电机、大皮带轮、连接杆、小皮带轮、异形齿轮、平皮带、滑块、齿条、横支杆、气缸、第二电机、毛刷、第二弹簧、清洗框、水泵、出水管、竖支杆和喷头，底板上从左至右依次设有支架、第二弹簧、竖支杆和清水箱，支架右侧从上到下依次连接有支撑架、第一弹簧和滑轨，支撑架的右侧上部安装有第一电机，第一电机的输出轴上连接有大皮带轮，支撑架的右侧下部连接有连接杆，连接杆的下端安装有小皮带轮，小皮带轮上设有异形齿轮，大皮带轮和小皮带轮之间连接有平皮带，滑轨上滑动式连接有滑块，滑块上连接有齿条，齿条与异形齿轮啮合，第一弹簧的右侧与齿条的左侧连接，齿条的右侧水平连接有横支杆，横支杆的底部右侧竖直安装有气缸，气缸的伸缩杆上连接有第二电机，第二电机的输出轴上连接有毛刷，第二弹簧上连接有清洗框，清水箱内底部安装有水泵，水泵上连接有出水管，出水管的管口连接有喷头，出水管固定在竖支杆上，喷头位于清洗框的右上方。

优选地，还包括有废水箱，底板上设有废水箱，废水箱位于两个第二弹簧之间，清洗框的底部开有通孔。

优选地，电机均为伺服电机。

优选地，底板的材质为q235钢。

优选地，废水箱的材质为不锈钢。

工作原理：进行土豆表面清洗时，首先启动第一气缸缩短，带动第二电机和毛刷向上移动，当第二电机和毛刷向上移动到合适位置时，关闭气缸。人工将土豆倒入清洗框，启动水泵，清水箱内的水通过出水管从喷头喷出，水喷到土豆表面。控制气缸伸长，第二电机和毛刷随之向下移动，当毛刷向下移动与土豆表面相接触时，关闭气缸。启动第二电机转动，第二电机带动毛刷转动，与此同时，启动第一电机转动，第一电机带动大皮带轮转动，大皮带轮通过平皮带带动小皮带轮转动，异形齿轮随之转动，当异形齿轮与齿条啮合时，异形齿轮带动齿条向右移动，第一弹簧伸长，横支杆随之向右移动，横支杆带动气缸、第二电机和毛刷向右移动，当异形齿轮与齿条不啮合时，第一弹簧受弹力作用缩短，第一弹簧拉动齿条向左移动，横支杆随之向左移动，横支杆带动气缸，第二电机和毛刷向左移动，毛刷同时在转动和左右移动可以对土豆表面进行清洗，当土豆表面清洗干净时，关闭水泵、第一电机和第二电机，启动气缸缩短复位，复位后，关闭气缸。完成土豆表面清洗，人工再将清洗框内的土豆取出即可。

因为还包括有废水箱，底板上设有废水箱，废水箱位于两个第二弹簧之间，清洗框的底部开有通孔，清洗过的水会通过通孔流入废水箱，如此就不需人工处理清洗框内清洗土豆后的脏水，从而达到了节省人力的效果。

因为电机均为伺服电机，能更好的控制转速，使运行更平稳。

因为底板的材质为q235钢，q235钢承受能力大、耐腐蚀性强和耐酸性好，使底板使用年限长。

因为废水箱的材质为不锈钢，不锈钢的耐腐蚀性强和耐酸性好，使废水箱在长期使用时不易生锈并且容易清洗。

(3)有益效果

本发明达到了节省人力、能清洗干净、节约时间的效果。

附图说明

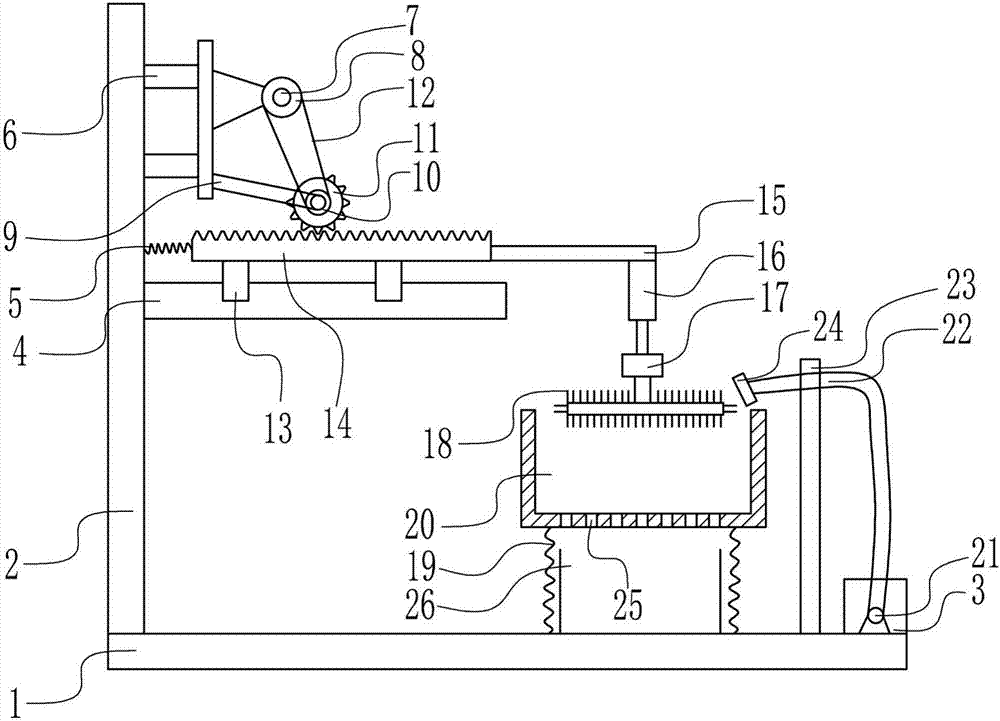

图1为本发明的第一主视结构示意图。

图2为本发明的第二主视结构示意图。

附图中的标记为：1-底板，2-支架，3-清水箱，4-滑轨，5-第一弹簧，6-支撑架，7-第一电机，8-大皮带轮，9-连接杆，10-小皮带轮，11-异形齿轮，12-平皮带，13-滑块，14-齿条，15-横支杆，16-气缸，17-第二电机，18-毛刷，19-第二弹簧，20-清洗框，21-水泵，22-出水管，23-竖支杆，24-喷头，25-通孔，26-废水箱。

具体实施方式

下面结合附图和实施例对本发明作进一步的说明。

实施例1

一种土豆表面清洗装置，如图1-2所示，包括有底板1、支架2、清水箱3、滑轨4、第一弹簧5、支撑架6、第一电机7、大皮带轮8、连接杆9、小皮带轮10、异形齿轮11、平皮带12、滑块13、齿条14、横支杆15、气缸16、第二电机17、毛刷18、第二弹簧19、清洗框20、水泵21、出水管22、竖支杆23和喷头24，底板1上从左至右依次设有支架2、第二弹簧19、竖支杆23和清水箱3，支架2右侧从上到下依次连接有支撑架6、第一弹簧5和滑轨4，支撑架6的右侧上部安装有第一电机7，第一电机7的输出轴上连接有大皮带轮8，支撑架6的右侧下部连接有连接杆9，连接杆9的下端安装有小皮带轮10，小皮带轮10上设有异形齿轮11，大皮带轮8和小皮带轮10之间连接有平皮带12，滑轨4上滑动式连接有滑块13，滑块13上连接有齿条14，齿条14与异形齿轮11啮合，第一弹簧5的右侧与齿条14的左侧连接，齿条14的右侧水平连接有横支杆15，横支杆15的底部右侧竖直安装有气缸16，气缸16的伸缩杆上连接有第二电机17，第二电机17的输出轴上连接有毛刷18，第二弹簧19上连接有清洗框20，清水箱3内底部安装有水泵21，水泵21上连接有出水管22，出水管22的管口连接有喷头24，出水管22固定在竖支杆23上，喷头24位于清洗框20的右上方。

还包括有废水箱26，底板1上设有废水箱26，废水箱26位于两个第二弹簧19之间，清洗框20的底部开有通孔25。

电机均为伺服电机。

底板1的材质为q235钢。

废水箱26的材质为不锈钢。

工作原理：进行土豆表面清洗时，首先启动第一气缸16缩短，带动第二电机17和毛刷18向上移动，当第二电机17和毛刷18向上移动到合适位置时，关闭气缸16。人工将土豆倒入清洗框20，启动水泵21，清水箱3内的水通过出水管22从喷头24喷出，水喷到土豆表面。控制气缸16伸长，第二电机17和毛刷18随之向下移动，当毛刷18向下移动与土豆表面相接触时，关闭气缸16。启动第二电机17转动，第二电机17带动毛刷18转动，与此同时，启动第一电机7转动，第一电机7带动大皮带轮8转动，大皮带轮8通过平皮带12带动小皮带轮10转动，异形齿轮11随之转动，当异形齿轮11与齿条14啮合时，异形齿轮11带动齿条14向右移动，第一弹簧5伸长，横支杆15随之向右移动，横支杆15带动气缸16、第二电机17和毛刷18向右移动，当异形齿轮11与齿条14不啮合时，第一弹簧5受弹力作用缩短，第一弹簧5拉动齿条14向左移动，横支杆15随之向左移动，横支杆15带动气缸16，第二电机17和毛刷18向左移动，毛刷18同时在转动和左右移动可以对土豆表面进行清洗，当土豆表面清洗干净时，关闭水泵21、第一电机7和第二电机17，启动气缸16缩短复位，复位后，关闭气缸16。完成土豆表面清洗，人工再将清洗框20内的土豆取出即可。

因为还包括有废水箱26，底板1上设有废水箱26，废水箱26位于两个第二弹簧19之间，清洗框20的底部开有通孔25，清洗过的水会通过通孔25流入废水箱26，如此就不需人工处理清洗框20内清洗土豆后的脏水，从而达到了节省人力的效果。

因为电机均为伺服电机，能更好的控制转速，使运行更平稳。

因为底板1的材质为q235钢，q235钢承受能力大、耐腐蚀性强和耐酸性好，使底板1使用年限长。

因为废水箱26的材质为不锈钢，不锈钢的耐腐蚀性强和耐酸性好，使废水箱26在长期使用时不易生锈并且容易清洗。

以上所述实施例仅表达了本发明的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
