传染病防护装置的制作方法

技术领域

本发明涉及医疗器械领域，特别涉及一种传染病防护装置。

背景技术：

医生的工作性质就决定了要与病人近距离的接触，在对传染病人进行护理时，医护人员都采用佩带口罩的方式以防止传染物通过呼吸道进入人体。

在实现本发明的过程中，发明人发现现有技术至少存在以下问题：

目前常用的口罩一般只能过滤掉空气中的尘粒，对于空气之中的有害病毒及细菌的防护作用有限，同时，只能对面部进行防护，不能有效隔绝病毒细菌的传播。

技术实现要素：

为了解决现有技术的问题，本发明实施例提供了一种传染病防护装置。所述技术方案如下：

本发明实施例提供了一种传染病防护装置，所述传染病防护装置包括防护罩、与所述防护罩相匹配连接的送氧器；

所述防护罩包括防护罩主体、设置在所述防护罩主体两端的耳挂、通过粘扣设置在所述防护罩主体一侧的纱布层、可拆卸设置在所述纱布层与所述防护罩主体之间的消毒抗菌层、设置在所述防护罩主体端部的鼻托。

具体地，所述鼻托内设置有呼吸通道、与所述呼吸通道相连通的通气孔。

具体地，所述送氧器包括通过输氧管与所述防护罩相连通的氧气袋、设置在所述氧气袋上的背带、设置在所述输氧管上的氧气开关。

本发明实施例提供的技术方案带来的有益效果是：

通过设置送氧装置，医务人员在与病人进行近距离接触时可不呼吸病人所在区域的空气；设置防护头罩、防护面罩，可对整个头部、面部进行防护，有效的避免空气中有害病毒及细菌的吸入；结构简单，方便实用，能够有效控制细菌和病毒感染，保证医务人员的身体健康。

附图说明

为了更清楚地说明本发明实施例中的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1是本发明实施例提供的传染病防护装置的结构示意图；

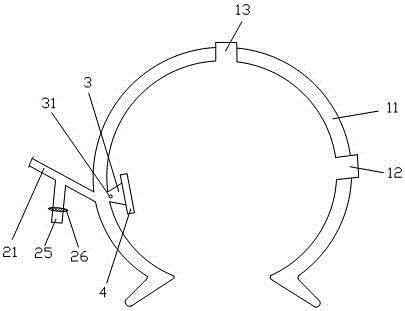

图2是本发明实施例提供的传染病防护装置的局部视图；

图3是本发明实施例提供的防护面罩的结构示意图；

图4是本发明实施例提供的消毒抗菌层的结构示意图；

图5是本发明实施例提供的鼻托的结构示意图。

具体实施方式

为使本发明的目的、技术方案和优点更加清楚，下面将结合附图对本发明实施方式作进一步地详细描述。

实施例

本发明实施例提供了一种传染病防护装置，参见图1，所述传染病防护装置包括防护头罩1、与防护头罩1相匹配连接的送氧装置2、通过转动托3设置在防护头罩1内的防护面罩4。

参见图2，防护头罩1包括防护头罩本体11、设置在防护头罩本体11一侧的声音输入输出装置12、设置在防护罩本体11顶部的透气装置13；声音输入输出装置12内设置有输入输出孔，输入输出孔上设置有输入输出膜；透气装置13内设置有透气孔，透气孔上设置有透气膜。

送氧装置2包括通过输氧管21与防护头罩1相连通的氧气袋22、设置在氧气袋22上的背带23、设置在输氧管21一侧的氧气开关24；输氧管21另一侧设置有排气管25，排气管25上设置有排气阀26。

转动托3通过转轴31穿过防护头罩1侧壁后与输氧管21连通。

参见图3，防护面罩4包括防护面罩主体41、通过粘扣42设置在防护面罩主体41一侧的纱布层43、可拆卸设置在纱布层43与防护面罩主体41之间的消毒抗菌层44、设置在防护面罩主体41端部的鼻托45。

参见图4，消毒抗菌层44包括依次叠加设置的无纺布层441、消毒棉夹层442和尼龙层443；无纺布层441上均布有凹陷部444，消毒棉夹层442上均布有突出部445，凹陷部444与突出部445相匹配设置。

参见图5，鼻托45内设置有呼吸通道451、与呼吸通道451相连通的通气孔452。

使用时，先将送氧装置2背起，戴着防护头罩1，将防护面罩4放置于呼吸部位前，同时，可以通过转动托3调整至合适位置，将鼻托45对应放置在鼻孔处，将气体通过呼吸通道451、通气孔452呼出至与通气孔452连通的输氧管21后，在通过与输氧管21连通的排气管25排出。

本发明实施例提供的技术方案带来的有益效果是：

通过设置送氧装置，医务人员在与病人进行近距离接触时可不呼吸病人所在区域的空气；设置防护头罩、防护面罩，可对整个头部、面部进行防护，有效的避免空气中有害病毒及细菌的吸入；结构简单，方便实用，能够有效控制细菌和病毒感染，保证医务人员的身体健康。

以上所述仅为本发明的较佳实施例，并不用以限制本发明，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
