一种三折行李箱盖的制作方法

本实用新型涉及一种三折行李箱盖。

背景技术：

目前市面上的行李箱盖均为两折，由于行李箱空间限制使得两者行李箱盖翻起困难，十分不便且面积过大容易局部变形导致行李箱盖固定不牢靠，市面上的两折盖板若需要完全对折需要俯身将手尽可能伸入行李箱内，另外对折的行李箱盖板开口不够大，不易将盖板下方的轮毂取出。目前市面上还没有三折行李箱盖。

技术实现要素：

为了克服上述行李箱盖的不足，本实用新型提供一种三者行李箱盖。

本实用新型解决其技术问题的技术方案是：一种三折行李箱盖，包括由内面板、中面板、外面板三块面板组成的盖板，面板两两铰接，所述内面板、中面板、外面板表面包裹有皮革，所述内面板与中面板通过皮革柔性连接，所述外面板与中面板之间的下端面设有凹槽，所述凹槽内设有铰链，所述外面板上靠近中面板位置设有把手，所述内面板边沿设有插片，所述插片可插入车内进行固定。固定牢靠防止车辆运动过程中或在翻折过程中盖板移动。

进一步，所述内面板、中面板、外面板下端面设有凹痕。凹痕使得行李箱盖的抗压能力增加，防止变形。

本实用新型在使用时，将把手提起将中面板与外面板对折放置在内面板上。

本实用新型的有益效果在于：使用简单方便，能够轻易翻折且不易变形，开口大能够，轻易将轮毂取出。

附图说明

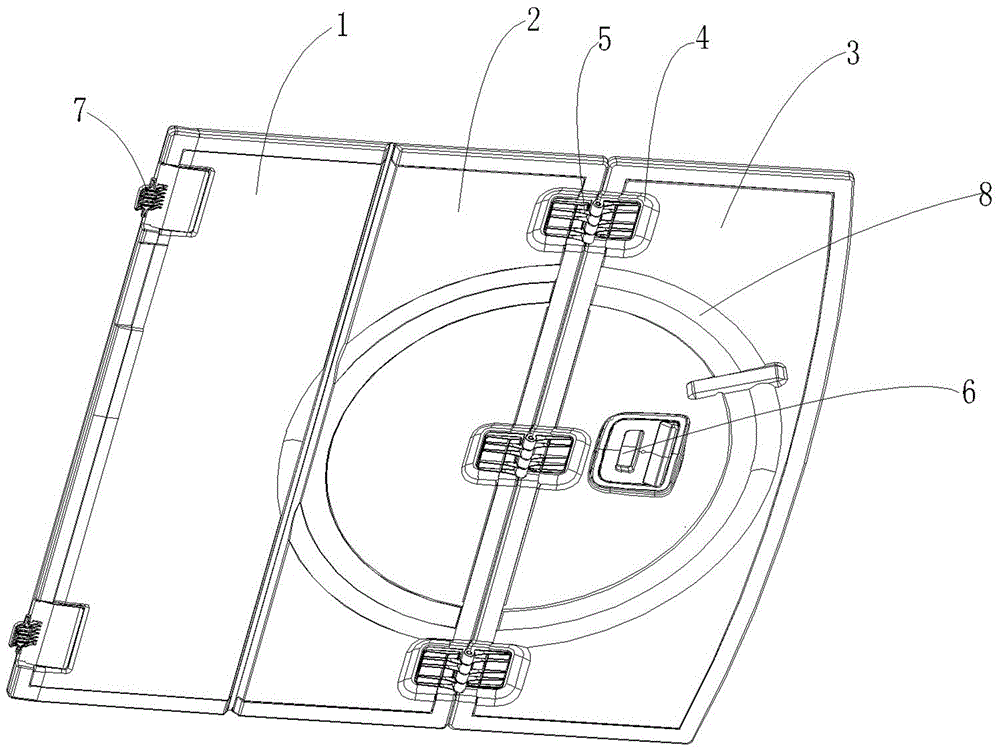

图1为本实用新型立体图。

图2为本实用新型背面立体图。

具体实施方式

下面结合附图和具体实施方式对本实用新型作进一步详细说明。

如图1和2所示：一种三折行李箱盖，包括由内面板1、中面板2、外面板3三块面板组成的盖板，面板两两铰接，所述内面板1、中面板2、外面板3表面包裹有皮革，所述内面板1与中面板2通过皮革柔性连接，所述外面板3与中面板2之间的下端面设有凹槽4，所述凹槽4内设有铰链5，所述外面板3上靠近中面板2位置设有把手6，所述内面板1边沿设有插片7，所述插片7可插入车内进行固定。固定牢靠防止车辆运动过程中或在翻折过程中盖板2移动。

本实施例中，所述内面板1、中面板2、外面板3下端面设有凹痕8。凹痕8使得行李箱盖的抗压能力增加，防止变形。

本实用新型在使用时，将把手6提起将中面板2与外面板3对折放置在内面板1上。
