一种自动发球器驱动装置的制作方法

本实用新型涉及发球机领域，具体为一种自动发球器驱动装置。

背景技术：

目前，在球类运动的娱乐或初学练习中，往往由人工发球，但在很多情况下由于对手身体条件的限制，使得娱乐或者训练的效果难以保证，这不仅会降低娱乐效果，也会使得初学者提高很慢，甚至减少他们对羽毛球的兴趣。因此市场上出现了大量自动发球机，但是传统的发球机，大都是固定结构，发球角度以及方向很难进行调节，因此降低了使用者的打球乐趣，为此，我们提出一种自动发球器驱动装置，以解决上述提出问题。

技术实现要素：

本实用新型的目的在于提供一种自动发球器驱动装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种自动发球器驱动装置，包括壳体以及铰接在壳体的右端下方的底座，所述壳体的右端内部固定安装有主液压伸缩杆，所述主液压伸缩杆的左端滑动插接在发球仓的右部，所述主液压伸缩杆的固定安装有推板，所述发球仓的右侧上方开设有进球口，所述进球口的左侧固定安装有副液压伸缩杆，所述副液压伸缩杆的左端固定安装有挡板，所述挡板滑动插接在进球口的内部，所述壳体的上方固定安装有置球仓，所述壳体的左端设置有出球口，所述出球口的外侧套接有轴承，所述轴承的外侧插接有导球槽，所述导球槽的右部套接有齿条，所述壳体的左侧下方固定安装有电机安装平台，所述电机安装平台的上方固定安装有电机，所述电机的左侧同轴安装有齿轮，且齿轮和齿条啮合。

优选的，所述导球槽为弧形管状圆柱体，且右部设置有固定安装齿条的凸体。

优选的，所述置球仓为板胶囊状立方体，且右侧下方开设有与进球口相对应的孔槽。

与现有技术相比，本实用新型的有益效果是：此自动发球器驱动装置结构简单，通过壳体与底座分离式铰接的结构，使得发球角度可根据具体要求进行调节，更加方便了人们进行使用，其中通过加入弧形导球槽的方式，并且通过电机带动旋转，使得发球更具有多变性，增强训练的趣味性。

附图说明

图1为本实用新型的顶面示意图；

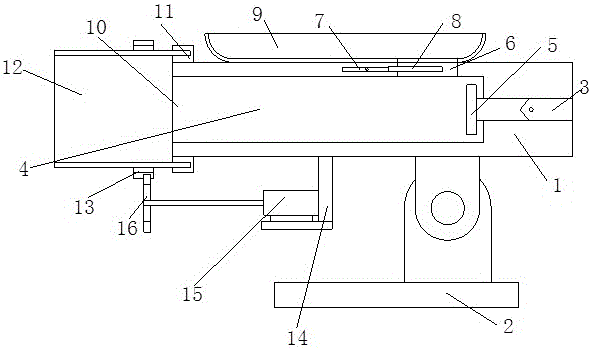

图2为本实用新型的侧面结构示意图。

图中：1壳体、2底座、3主液压伸缩杆、4发球仓、5推板、6进球口、7副液压伸缩杆、8挡板、9置球仓、10出球口、11轴承、12导球槽、13齿条、14电机安装平台、15电机、16齿轮。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种自动发球器驱动装置，包括壳体1以及铰接在壳体1的右端下方的底座2，所述壳体1的右端内部固定安装有主液压伸缩杆3，所述主液压伸缩杆3的左端滑动插接在发球仓4的右部，所述主液压伸缩杆3的固定安装有推板5，所述发球仓4的右侧上方开设有进球口6，所述进球口6的左侧固定安装有副液压伸缩杆7，所述副液压伸缩杆7的左端固定安装有挡板8，所述挡板8滑动插接在进球口6的内部，所述壳体1的上方固定安装有置球仓9，所述壳体1的左端设置有出球口10，所述出球口10的外侧套接有轴承11，所述轴承11的外侧插接有导球槽12，所述导球槽12的右部套接有齿条13，所述壳体1的左侧下方固定安装有电机安装平台14，所述电机安装平台14的上方固定安装有电机15，所述电机15的左侧同轴安装有齿轮16，且齿轮16和齿条13啮合，所述导球槽12为弧形管状圆柱体，且右部设置有固定安装齿条13的凸体，所述置球仓9为板胶囊状立方体，且右侧下方开设有与进球口6相对应的孔槽。

工作原理：当人们需要使用发球机，置球仓9中的球通过进球口10进入到发球仓4，剩下的球通过挡板8进行阻隔，然后通过主液压伸缩杆3推动推板5将球弹射出，当需要调节发球角度时，可通过调节壳体1和底座2的铰接角度进行调整，使得发球的角度可以灵活多变，当人们已经不满足只调节发球角度时，通过电机15带动导球槽12旋转，进行难度的提升，使得发球时而左倾，时而右倾，同时还可以控制电机15速率，提高变化的随机性，使得训练更加具有趣味性。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
