一种新型定型机弯曲棍的制作方法

本实用新型涉及定型机技术领域，具体是一种新型定型机弯曲棍。

背景技术：

定型机是纺织产品定型用的机器，定型机按种类可分为：纱线定型机、袜子定型、面料定型机、窗帘定型机、氨纶包覆纱定型机、真丝定型机、衣片定型机、西装定型机等等。

但是现有的定型机因定型胚布时两边布边会折皱，影响品质，影响效率。造成左右两边布边需要两个人用手拉平，造成人员浪费，而且生产效率低下。

技术实现要素：

本实用新型的目的在于提供一种新型定型机弯曲棍，具有节省人力、品质高以及效率高的优点，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种新型定型机弯曲棍，包括定型支架、轴承座和弯曲棍，所述定型支架对称设置且在定型支架的顶部设有轴承座，轴承座通过能够360度灵活转动的螺丝固定连接在定型支架上，所述轴承座的内部设有轴承轴，轴承轴和轴承座之间通过轴承连接，轴承套在轴承轴的一端，轴承安装在轴承座的内部，所述轴承轴贯穿于弯曲棍，所述弯曲棍由弯曲管和软橡胶皮组成，软橡胶皮包裹在弯曲管的外表面，弯曲管的内部贯穿有轴承轴，并且弯曲管和轴承轴固定连接。

作为本实用新型进一步的方案：所述弯曲管为空心铁管。

作为本实用新型进一步的方案：所述弯曲管的长度为2.3m，直径为10mm。

作为本实用新型进一步的方案：所述轴承轴的长度为2.5m，直径为3mm。

与现有技术相比，本实用新型有益效果：

本新型定型机弯曲棍，通过设计的弯曲棍，弯曲棍能够把两边的布边展平，节省人工，布平不会起皱，提升生产速度，提升品质，而且弯曲棍由弯曲管和软橡胶皮组成，弯曲管为空心铁管，软橡胶皮包裹在弯曲管的外表面，由于采用了弯曲橡胶棍的结构设计，因而解决了定型机定型网布时造成布面折皱的问题，同时弯曲棍结构少，具有结构简单、安装方便、成本低的特点，增加了企业的效益。

附图说明

图1为本实用新型的整体结构正视图；

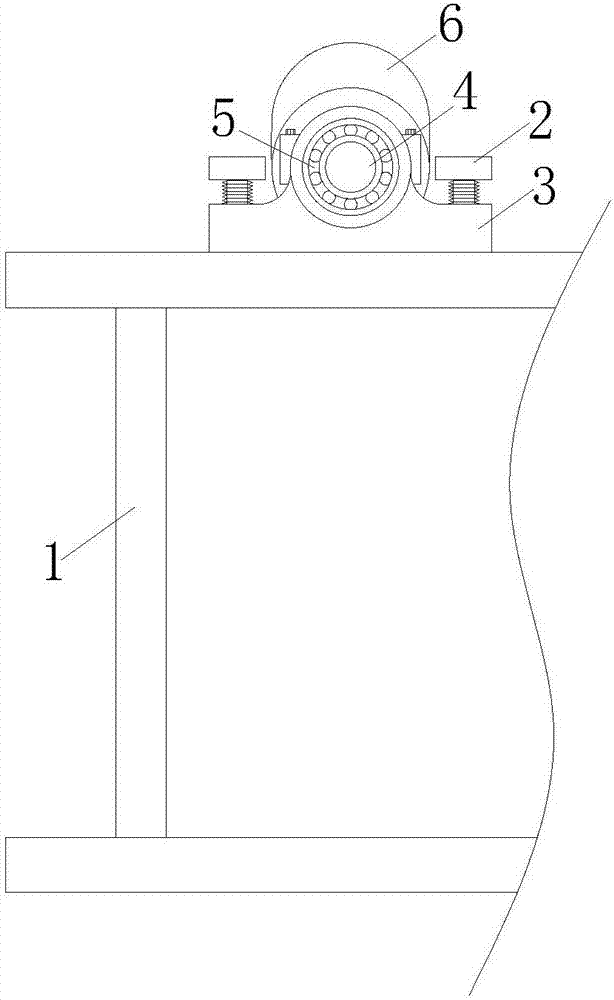

图2为本实用新型的整体侧视图；

图3为本实用新型的弯曲棍的横截面结构示意图。

图中：1-定型支架；2-螺丝；3-轴承座；4-轴承轴；5-轴承；6-弯曲棍；61-弯曲管；62-软橡胶皮。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型实施例中，一种新型定型机弯曲棍，包括定型支架1、轴承座3和弯曲棍6，定型支架1对称设置且在定型支架1的顶部设有轴承座3，定型支架1支撑弯曲棍6，轴承座3通过能够360度灵活转动的螺丝2固定连接在定型支架1上，采用螺丝2固定可以使轴承座3方便拆卸、安装与维护，同时通过360度灵活转动的螺丝2还可以实现轴承座3的转动，轴承座3的内部设有轴承轴4，轴承轴4和轴承座3之间通过轴承5连接，轴承5可支撑和降低轴承轴4在传动过程中的机械载荷摩擦系数，轴承5套在轴承轴4的一端，轴承5安装在轴承座3的内部，轴承座3用于固定安装轴承5，轴承轴4贯穿于弯曲棍6，轴承轴4在轴承5内转动带动弯曲棍6转动，能够把两边的布边展平，节省人工，布平不会起皱，提升生产速度，提升品质，弯曲棍6由弯曲管61和软橡胶皮62组成，软橡胶皮62包裹在弯曲管61的外表面，由于采用了弯曲橡胶棍的结构设计，因而解决了定型机定型网布时造成布面折皱的问题，同时弯曲棍6结构少，具有结构简单、安装方便、成本低的特点，且提升了产品的品质，增加了企业的效益，弯曲管61的内部贯穿有轴承轴4，弯曲管61为空心铁管，供轴承轴4贯穿，且可节省材料便于成型，弯曲管61的长度为2.3m，直径为10mm，体积小便于安装而且可以保证有足够的定型面积，并且弯曲管61和轴承轴4固定连接，轴承轴4的长度为2.5m，直径为3mm，能够保证带动弯曲棍6转动。

综上所述：本新型定型机弯曲棍，通过设计的弯曲棍6，弯曲棍6能够把两边的布边展平，节省人工，布平不会起皱，提升生产速度，提升品质，而且弯曲棍6由弯曲管61和软橡胶皮62组成，弯曲管61为空心铁管，软橡胶皮62包裹在弯曲管61的外表面，由于采用了弯曲橡胶棍的结构设计，因而解决了定型机定型网布时造成布面折皱的问题，同时弯曲棍6结构少，具有结构简单、安装方便、成本低的特点，增加了企业的效益。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
