一种用于综合管廊管道支架的爬梯的制作方法

本实用新型涉及综合管廊管道支架爬梯的技术领域，具体的说是一种用于综合管廊管道支架的爬梯。

背景技术：

在综合管廊中，上层管道一般采用支架支撑的方式，检修人员需要爬至管道支架上方进行管道巡检、维修操作。一般情况下，爬梯需要检修人员随身搬运，较为不便。

技术实现要素：

本实用新型目的是提供一种用于综合管廊管道支架的爬梯，可以沿管道支架进行滑移。

为了实现上述目的，本实用新型的技术方案是：一种用于综合管廊管道支架的爬梯，包括爬梯架，其特征在于在管道支架上设置水平导轨条和纵向导轨条，爬梯架设置纵向滑轮、横向滑轮，爬梯架通过纵向滑轮、横向滑轮卡在纵向导轨条、水平导轨条上，并可沿水平导轨条、纵向导轨条滑动。

根据本实用新型的优选实施例，纵向导轨条焊接在管道支架的上部，水平支撑杆焊接在管道支架的中部，水平导轨条焊接在水平支撑杆上，爬梯架上端设置纵向滑轮、中部设置水平滑轮。

根据本实用新型的优选实施例，管道支架通过预埋钢板与综合管廊结构本体连接，所述管道支架包括水平支架和竖直支架，水平支架通过预埋钢板与综合管廊壁板连接，竖直支架通过预埋钢板与综合管廊底板连接，水平支架上设置操作平台板。

根据本实用新型的优选实施例，所述水平导轨条为水平方向设置的水平导轨，所述水平滑轮的中间开设水平滑槽，所述水平导轨卡设在水平滑槽内与所述水平滑槽滑动连接，所述纵向导轨条为U形结构，所述U形结构的一端焊接在管道支架上，U形结构的另一端形成与水平导轨垂直方向设置的侧向导轨，所述纵向滑轮的中间开设竖直方向的纵向滑槽，所述侧向导轨开设在纵向滑槽内与所述纵向滑槽滑动连接。

本实用新型的爬梯可搁置在管道支架上，并可以沿管道支架进行滑移，便于检修人员操作，减少检修人员搬运爬梯负担。

附图说明

图1为本实用新型实例的结构示意图

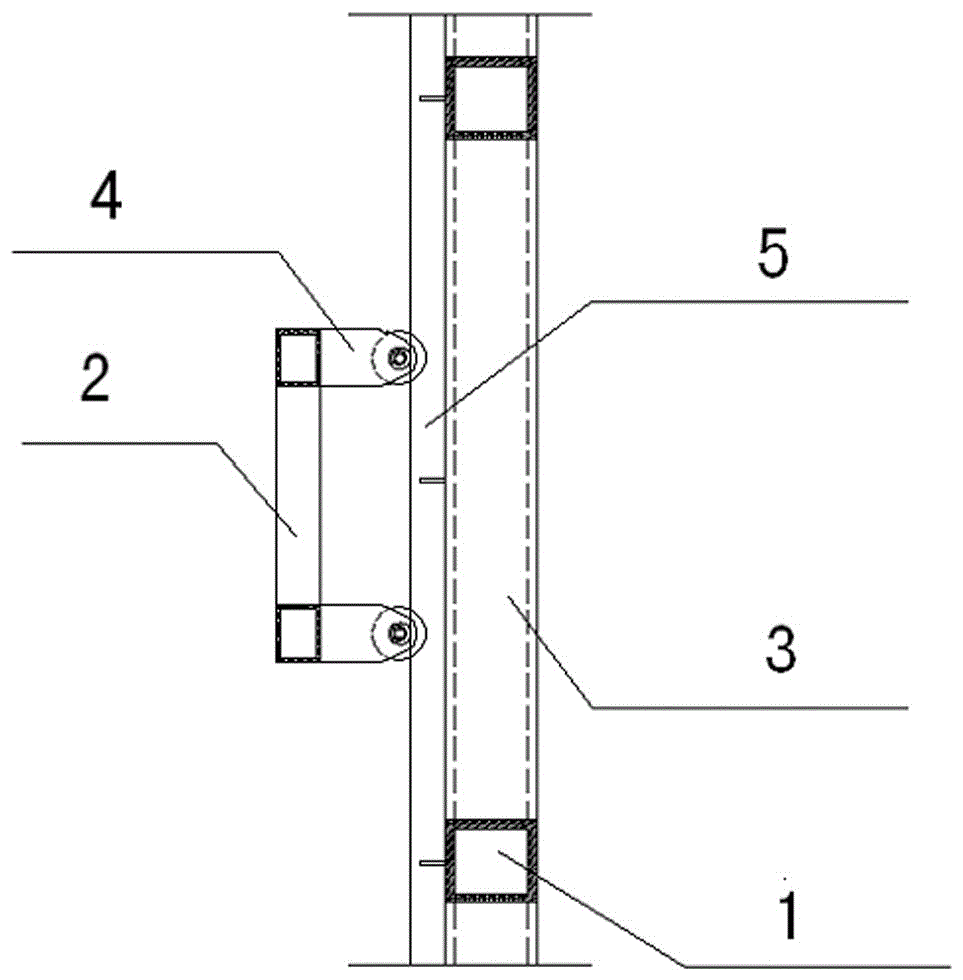

图2为图1中的A-A剖面图

图3为图1中的B-B剖面图。

具体实施方式

下面结合附图和实施例对本实用新型作进一步的描述。

图中包括管道支架1、爬梯架2、水平支撑杆3、水平滑轮4、水平导轨条5、纵向滑轮6、纵向导轨条7、综合管廊底板8、综合管廊壁板9、操作平台板10、管道11、管道支墩12。

本实用新型为一种用于综合管廊管道支架的爬梯，如图1、图2、图3所示，该爬梯主要由爬梯架2、水平滑轮4、水平导轨条5、纵向滑轮6、纵向导轨条7组成。管道支架1通过预埋钢板与综合管廊结构本体连接，并支撑上层管道；水平支撑杆3焊接在管道支架1上，作为水平导轨条支撑结构；水平导轨条5焊接在水平支撑杆3上，纵向导轨条7焊接在管道支架1上；爬梯架2上端设置纵向滑轮6、中部设置水平滑轮4；纵向滑轮6卡在纵向导轨条7上，水平滑轮4卡在水平导轨条5上，爬梯可沿导轨条进滑动。

如图1所示，管道支架1通过预埋钢板与综合管廊结构本体连接，所述管道支架1包括水平支架和竖直支架，水平支架通过预埋钢板与综合管廊壁板9连接，竖直支架通过预埋钢板与综合管廊底板8连接，水平支架上设置操作平台板10。

如图2和图3所示，所述水平导轨条5为水平方向设置的水平导轨，爬梯架2上端两侧分别设置有一个水平滑轮4，所述水平滑轮4的中间开设水平滑槽，所述水平导轨卡设在水平滑槽内与所述水平滑槽滑动连接，所述纵向导轨条7为U形结构，所述U形结构的一端焊接在管道支架上，U形结构的另一端形成与水平导轨垂直方向设置的侧向导轨，爬梯架2中部两侧分别设置有一个纵向滑轮6，所述纵向滑轮6的中间开设竖直方向的纵向滑槽，所述侧向导轨开设在纵向滑槽内与所述纵向滑槽滑动连接。
