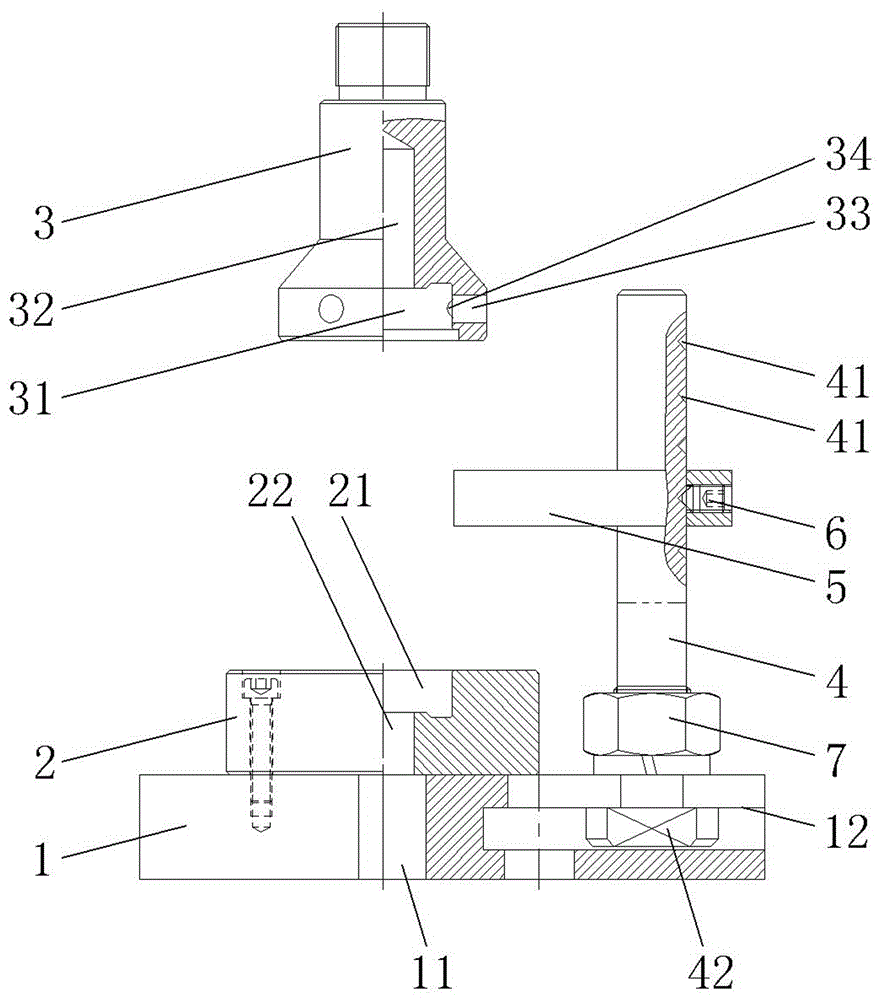

轴承压装装置的制作方法

技术特征：
1.一种轴承压装装置，包括底座(1)、设于底座(1)上的下模(2)和设于下模(2)上方的上模(3)，其特征在于，所述的下模(2)具有用于容纳转子本体的竖直凹腔(21)，所述的凹腔(21)内具有与凹腔(21)同轴设置的用于容纳转子下转轴的通孔一(22)，所述的上模(3)具有与凹腔(21)同轴设置的用于容纳轴承的容纳腔(31)，所述的容纳腔(31)内具有与其同轴设置的用于容纳转子上转轴的通孔二(32)，所述的容纳腔(31)内设有用于固定轴承的固定结构。2.根据权利要求1所述的轴承压装装置，其特征在于，所述的固定结构包括若干均匀设于容纳腔(31)侧壁的径向凹孔(33)、设于径向凹孔(33)的让位球(34)和弹簧，所述弹簧的一端作用在径向凹孔(33)的底部，弹簧的另一端作用在让位球(34)上，在该弹簧弹力的作用下所述的让位球(34)部分伸出径向凹孔(33)。3.根据权利要求2所述的轴承压装装置，其特征在于，所述的径向凹孔(33)为3-6个。4.根据权利要求3所述的轴承压装装置，其特征在于，所述的底座(1)上通过连接结构固连有竖直设置的支撑轴(4)，所述的支撑轴(4)上通过锁紧结构固连有定位板(5)，所述的定位板(5)上具有用于定位转子本体外侧壁的卡口(51)，所述卡口(51)两侧边的夹角为90°。5.根据权利要求4所述的轴承压装装置，其特征在于，所述的锁紧结构包括径向穿设于定位板(5)上的其内端抵靠在支撑轴(4)上的内六角锥端紧定螺钉(6)，所述的支撑轴(4)上具有若干沿其轴向均匀分布的锥孔(41)，所述内六角锥端紧定螺钉(6)的内端定位在该锥孔(41)内。6.根据权利要求5所述的轴承压装装置，其特征在于，所述的底座(1)上具有与通孔一(22)同轴设置的通孔三(11)，所述的连接结构包括设于底座(1)上的沿通孔三(11)径向延伸的T型槽(12)和设于支撑轴(4)下端的杆头(42)，所述的杆头(42)位于T型槽(12)内，所述的支撑轴(4)上螺纹连接有锁紧螺母(7)。
