一种多层纸巾生产设备的制作方法

本实用新型属于生活用具加工制造技术领域，具体涉及一种多层纸巾生产设备。

背景技术：

纸巾是日常生活用品，纸巾成分有氯、漂白粉、酒精、木浆及可再生资源。纸巾种类多种多样。纸巾作为一种日常生活用品在人们的生活中应用非常普遍，而多层纸巾因其具有更高的厚度，同时具有更高的强度而广受人们的喜爱，在制造多层纸巾的过程中，现有的技术中，是利用多层的宽纸巾进行层叠，然后进行切割，用这种方式生产出来的多层纸巾整体强度较低，没有利用折叠方式生产出来的多层纸巾整体强度高，但是利用折叠方式进行生产多层纸巾速度较慢，生产效率较低，因此，需要一种可以高效生产的多层纸巾生产设备来解决上述提到的问题。

技术实现要素：

本实用新型的目的在于提供一种多层纸巾生产设备，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种多层纸巾生产设备，包括底座，所述底座上方从左到右依次固定设有宽纸卷轴、前滚轴、切割轴、后滚轴、下压轴、液压推杆和传送轴，所述前滚轴和后滚轴处于同一个水平面上，所述下压轴的顶部和上压轴的底部贴合，所述上压轴通过斜杆和底座转动连接，所述斜杆通过顶部的滑槽和液压推杆连接，所述底座侧面从上到下依次固定设有弯杆、折叠板组、限位杆组、窄纸卷轴和成纸卷轴，所述窄纸卷轴的底部和成纸卷轴底部在同一水平面上。

优选的，所述切割轴设置在前滚轴和后滚轴中间，且所述切割轴上等距离间隔固定设置最少有三个圆形切割片。

优选的，所述上压轴表面固定设有弹性层，且弹性层为橡胶弹性层。

优选的，所述弯杆设置为折线形，且所述弯杆在底座侧面等距离间隔排列设置最少4组。

优选的，所述折叠板组固定设置在弯杆下方，所述折叠板组包括左板和右板，且左板固定设置在底座侧面，右板通过支架和底座固定连接。

优选的，所述限位杆组通过螺栓和底座固定连接，且设置在折叠板组正下方，所述限位杆组包括上杆和下杆，且上杆的左端和下杆的右端在同一条竖直线上。

本实用新型的技术效果和优点：该多层纸巾生产设备，利用切割轴，将单层的宽纸巾切割成较窄的纸巾，然后通过弯杆可以使单层较窄的纸巾产生弯曲，然后通过折叠板组可以对单层较窄的纸巾折叠，再通过限位杆组使单层较窄的纸巾变为三层的窄纸巾，然后通过成纸卷轴将多层的窄纸成品卷起来。因此，本实用新型设计合理，通过一系列的结构，可以实现将单层的宽纸巾转变为多层的折叠式的窄纸巾，并且工作效率较高，有很高的实用性。

附图说明

图1为本实用新型的结构示意图；

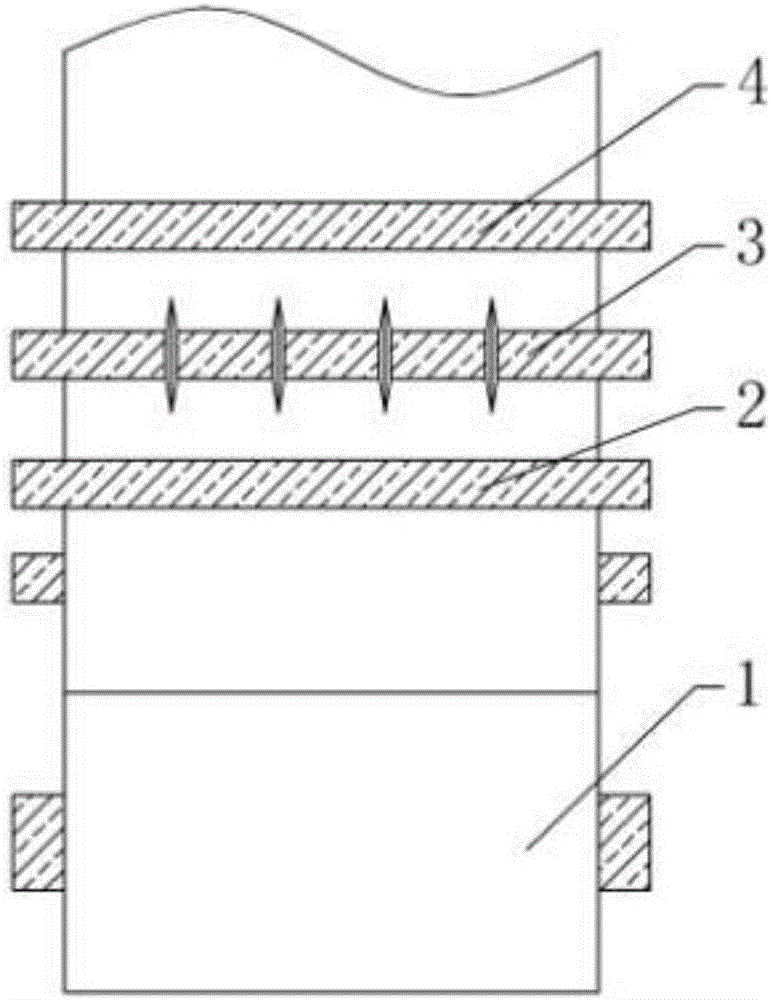

图2为本实用新型的切割轴俯视图；

图3为本实用新型的右视图。

图中：1宽纸卷轴、2前滚轴、3切割轴、4后滚轴、5上压轴、6下压轴、7液压推杆、8斜杆、9传送轴、10弯杆、11折叠板组、12限位杆组、13窄纸卷轴、14成纸卷轴。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通 技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型提供了如图1-3所示的一种多层纸巾生产设备，包括底座15，所述底座15上方从左到右依次固定设有宽纸卷轴1、前滚轴2、切割轴3、后滚轴4、下压轴6、液压推杆7和传送轴9，所述上压轴5表面固定设有弹性层，且弹性层为橡胶弹性层，所述切割轴3设置在前滚轴2和后滚轴4中间，且所述切割轴3上等距离间隔固定设置最少有三个圆形切割片，所述前滚轴2和后滚轴4处于同一个水平面上，所述下压轴6的顶部和上压轴5的底部贴合，所述上压轴5通过斜杆8和底座15转动连接，所述斜杆8通过顶部的滑槽和液压推杆7连接，所述底座15侧面从上到下依次固定设有弯杆10、折叠板组11、限位杆组12、窄纸卷轴13和成纸卷轴14，所述限位杆组12通过螺栓和底座15固定连接，且设置在折叠板组11正下方，所述限位杆组12包括上杆和下杆，且上杆的左端和下杆的右端在同一条竖直线上，所述折叠板组11固定设置在弯杆10下方，所述折叠板组11包括左板和右板，且左板固定设置在底座15侧面，右板通过支架和底座15固定连接，所述弯杆10设置为折线形，且所述弯杆10在底座15侧面等距离间隔排列设置最少4组，所述窄纸卷轴13的底部和成纸卷轴14底部在同一水平面上。

工作过程：该多层纸巾生产设备，利用切割轴3，将单层的宽纸巾切割成较窄的纸巾，然后通过弯杆10可以使单层较窄的纸巾产生弯曲，然后通过折叠板组11可以对单层较窄的纸巾折叠，再通过限位杆组12使单层较窄的纸巾变为三层的窄纸巾，然后通过成纸卷轴14将多层的窄纸成品卷起来。因此，本实用新型设计合理，通过一系列的结构，可以实现将单层的宽纸巾转变为多层的折叠式的窄纸巾，并且工作效率较高，有很高的实用性。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明， 对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换,凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
