一种车削夹具的制作方法

本发明属于夹具领域，尤其与一种车削夹具有关。

背景技术：

阀体加工时需要对阀体的端面和内孔进行车削，加工出需要的尺寸精度，现有的加工方法大多将阀体装夹于铣床上加工，将阀体固定后，刀具旋转加工阀体，在加工过程中发现，铣床加工内孔时速度慢，工作效率低下，不适用阀体加工，车床上加工速度快，但难以夹持，阀体的外形复杂，不能稳定快速装夹，极大的妨碍了阀体的加工。

技术实现要素：

本发明的目的旨在克服现有技术问题，提供一种结构简单、装夹方便的一种车削夹具。

为此，本发明采用以下技术方案：一种车削夹具，其特征是，所述夹具包括连接盘和卡盘芯轴，卡盘芯轴端面上设置夹盘，夹盘通过螺栓固定安装于连接盘端面，所述连接盘上设置多个安装孔，所述连接盘上设有两个相对安装的立板，两个立板相隔一段距离设置，两个立板之间为四通阀的安装部，其中一个立板上设置螺孔，该螺孔内设有相配合的螺栓，所述螺栓顶部设置压板，另一个立板上设置轴孔，固定限位装置装于该轴孔内。

作为对上述技术方案的补充和完善，本发明还包括以下技术特征。

固定限位装置包括螺纹套和固定轴，固定轴为台阶轴，固定轴套装于立板的轴孔内，固定轴的台阶面抵靠与立板内端面，另一端伸出立板，螺纹套旋套于固定轴上固定，固定限位装置用于四通阀的阀孔抵靠和限位。

所述立板可拆卸装于夹盘的安装孔上，可根据阀体的规格调整两个立板在夹盘上的距离。

使用本发明可以达到以下有益效果：将本发明的卡盘芯轴装于车床的主轴中心孔内，通过三爪卡盘夹紧，将所述阀体装于两个立板之间，通过紧固螺钉对阀体进行夹紧，通过该夹具可以将阀体在车床上车削，针对不同的阀体作出调整，装夹方便快速，提高工作效率。

附图说明

图1为本发明的主视图。

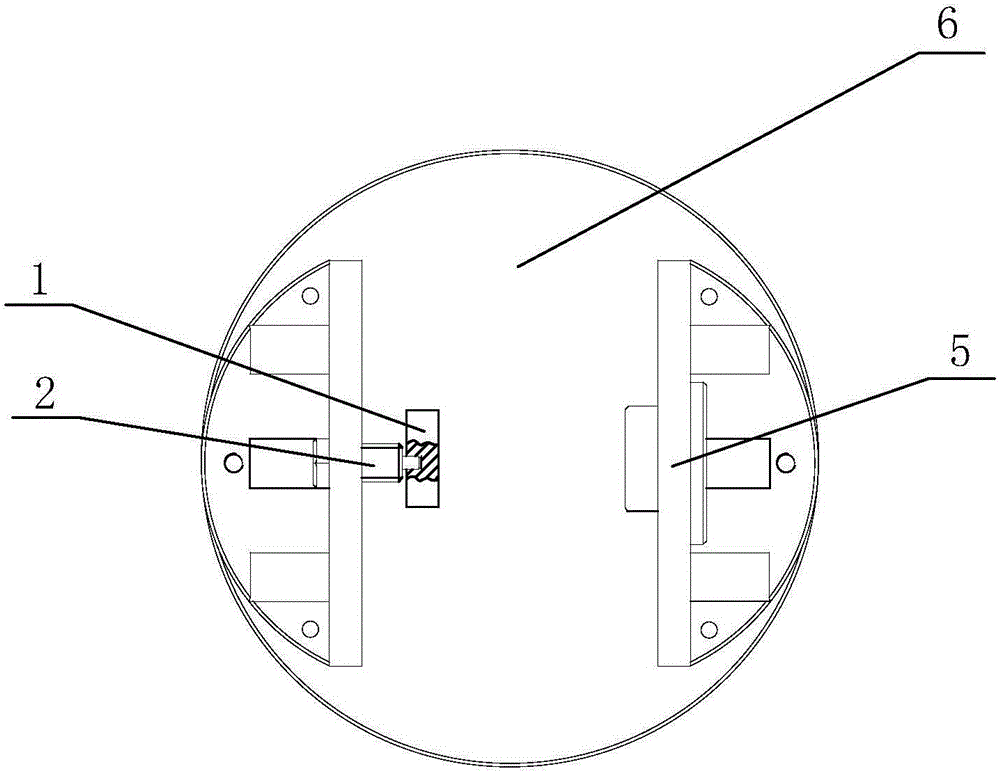

图2为本发明的俯视图。

具体实施方式

下面结合附图对本发明的具体实施方式进行详细描述。

如图1所示，本发明包括连接盘6和卡盘芯轴7，卡盘芯轴7端面上设置夹盘，夹盘通过螺栓固定安装于连接盘6端面，所述连接盘6上设置多个安装孔，连接盘6上设有两个相对安装的立板3，两个立板3相隔一段距离设置，两个立板3之间为四通阀的安装部，立板3可拆卸装于夹盘的安装孔上，可根据阀体的规格调整两个立板3在夹盘上的距离，其中一个立板3上设置螺孔，该螺孔内设有相配合的螺栓2，螺栓2顶部设置压板1，另一个立板3上设置轴孔，固定限位装置装于该轴孔内，所述固定限位装置包括螺纹套4和固定轴5，固定轴5为台阶轴，固定轴5套装于立板3的轴孔内，固定轴5的台阶面抵靠与立板3内端面，另一端伸出立板3，螺纹套4旋套于固定轴5上固定，固定限位装置用于四通阀的阀孔抵靠和限位。
