一种省煤节能法兰锻造加热炉的制作方法

本实用新型是一种省煤节能法兰锻造加热炉，属于金属加工机械领域。

背景技术：

锻造加热炉是一种将工频50HZ交流电转变为中频(300HZ以上至20KHZ)的电源装置，把三相工频交流电，经过整流后变成直流电，再把直流电经过变频装置变为可调节的中频电流，供给由电容和感应线圈里流过的中频交变电流，在感应圈中产生高密度的磁力线，并切割感应圈里盛放的金属材料。

现有法兰锻造加热炉总不具有预警装置及温度检测装置，在装置过热或者产生损坏时无法及时得知，会导致制造产品产生不可逆转的偏差。

技术实现要素：

针对现有技术存在的不足，本实用新型目的是提供一种省煤节能法兰锻造加热炉，以解决现有法兰锻造加热炉总不具有预警装置及温度检测装置，在装置过热或者产生损坏时无法及时得知的问题。

为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种省煤节能法兰锻造加热炉，其结构包括：加热炉、支撑杆、入料口、支撑架、滚轮、传动轮、拉线、遮挡门、电机、显示屏、预警灯、通道、固定片、底座、风机出口外罩、风机、风机底座、加热装置、温度检测器、高温照明设备；所述加热炉旁设有支撑杆，所述加热炉前设有入料口，所述入料口旁设有支撑架，所述支撑架上连接有滚轮及传动轮，所述滚轮及传动轮上连接有拉线，所述入料口外设有遮挡门，所述遮挡门与拉线的一端相连接，所述拉线的另一端与电机相连接，所述加热炉前设有显示屏及预警灯，所述加热炉上连接有通道，所述通道下连接有固定片，所述固定片与风机出口外罩相连接，所述风机出口外罩与风机相连接，所述加热炉内底部设有加热装置，所述加热炉内顶部设有温度检测器及高温照明设备。

进一步地，所述显示屏上设有预警灯，所述预警灯与温度检测器相连接。

进一步地，所述滚轮设于支撑架的中间部分，所述传动轮设于支撑架的末端。

进一步地，所述固定片设于底座上。

进一步地，所述风机设于风机底座上。

进一步地，所述温度检测器两侧设有高温照明设备。

进一步地，所述加热炉与遮挡门活动连接。

进一步的，所述风机出口外罩与底座及风机底座相连接。

进一步的，所述底座及风机底座与加热炉相连接。

本实用新型的有益效果：本实用新型在正常的锻造炉中加入了温度检测装置以及预警装置，能够在装置运转过程中对温度进行实时监控和把握，在过热时发出预警，能够更好的对产品进行生产和制造，大大减低了设备因为过热而导致的一系列问题，提高了设备的可利用性，在工业生产中具有很大的便利性。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

图1为本实用新型一种省煤节能法兰锻造加热炉的结构示意图；

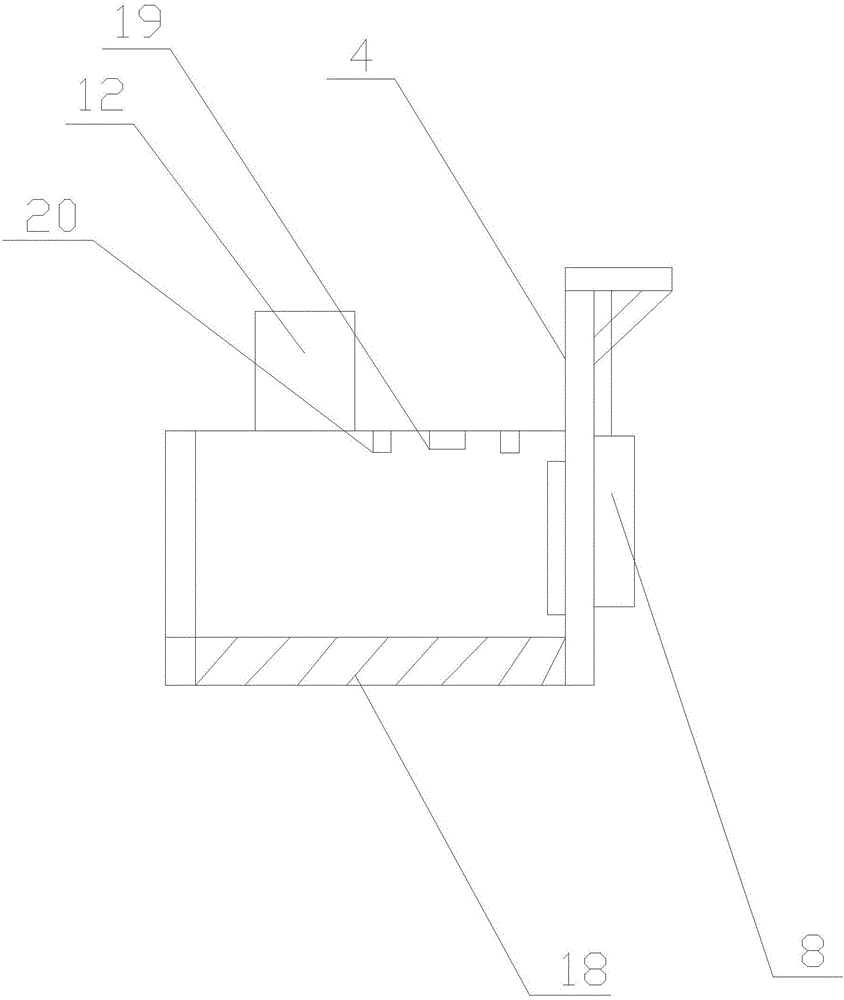

图2为本实用新型一种省煤节能法兰锻造加热炉的内部结构示意图；

图中：1-加热炉、2-支撑杆、3-入料口、4-支撑架、5-滚轮、6-传动轮、7-拉线、8-遮挡门、9-电机、10-显示屏、11-预警灯、12-通道、13-固定片、14-底座、15-风机出口外罩、16-风机、17-风机底座、18-加热装置、19-温度检测器、20-高温照明设备。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1、图2，本实用新型提供一种技术方案：一种省煤节能法兰锻造加热炉，其结构包括：加热炉1、支撑杆2、入料口3、支撑架4、滚轮5、传动轮6、拉线7、遮挡门8、电机9、显示屏10、预警灯11、通道12、固定片13、底座14、风机出口外罩15、风机16、风机底座17、加热装置18、温度检测器19、高温照明设备20；所述加热炉1旁设有支撑杆2，所述加热炉1前设有入料口3，所述入料口3旁设有支撑架4，所述支撑架4上连接有滚轮5及传动轮6，所述滚轮5及传动轮6上连接有拉线7，所述入料口3外设有遮挡门8，所述遮挡门8与拉线7的一端相连接，所述拉线7的另一端与电机9相连接，所述加热炉1前设有显示屏10及预警灯11，所述加热炉1上连接有通道12，所述通道12下连接有固定片13，所述固定片13与风机出口外罩15相连接，所述风机出口外罩15与风机16相连接，所述加热炉1内底部设有加热装置18，所述加热炉1内顶部设有温度检测器19及高温照明设备20，所述显示屏10上设有预警灯11，所述预警灯11与温度检测器19相连接，所述滚轮5设于支撑架4的中间部分，所述传动轮6设于支撑架4的末端，所述固定片13设于底座14上，所述风机16设于风机底座17上，所述温度检测器19两侧设有高温照明设备20，所述加热炉1与遮挡门8活动连接，所述风机出口外罩15与底座14及风机底座17相连接，所述底座14及风机底座17与加热炉1相连接。

在进行使用时，打开电机9对遮挡门8通过拉线7进行拉升，将原料加入加热炉1内，打开加热装置18，关闭遮挡门8，打开风机16，通过通道12对加热炉1内进行通风处理，通过温度检测器19可对加热炉1内的实时温度进行检测并显示于显示屏10上，在过热时打开预警灯11进行预警，本实用新型在正常的锻造炉中加入了温度检测器19以及预警灯11，能够在装置运转过程中对温度进行实时监控和把握，在过热时发出预警，能够更好的对产品进行生产和制造，大大减低了设备因为过热而导致的一系列问题，提高了设备的可利用性，在工业生产中具有很大的便利性。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点,对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
