一种不锈钢管淬火用气缸驱动推动装置的制作方法

本实用新型涉及一种钢管加工装置，特别涉及一种不锈钢管淬火用气缸驱动推动装置。

背景技术：

不锈钢钢管是一种中空的长条圆形钢材，主要广泛用于石油、化工、医疗、食品、轻工、机械仪表等工业输送管道以及机械结构部件等。另外，在折弯、抗扭强度相同时，重量较轻，所以也广泛用于制造机械零件和工程结构。现有的不锈钢钢管不方便移动控制，不方便对不锈钢钢管进行淬火处理。

技术实现要素：

本实用新型主要是解决现有技术所存在的技术问题，从而提供一种方便对移动板进行稳定移动控制；可以将待淬火处理的不锈钢插接在推管中，从而方便对不锈钢管进行推动的不锈钢管淬火用气缸驱动推动装置。

本实用新型的上述技术问题主要是通过下述技术方案得以解决的：

一种不锈钢管淬火用气缸驱动推动装置，包括驱动气缸与移动板，移动板呈竖直布置，驱动气缸连接有伸缩轴，伸缩轴的一端与驱动气缸连接，伸缩轴的另一端与移动板连接，移动板的对外侧壁上设有第一推管与第二推管，第一推管与第二推管呈平行布置；移动板的一侧设有第一移动架，第一移动架的底部设有第一移动槽，第一移动槽设有第一导向轨道，移动板的另一侧设有第二移动架，第二移动架的底部设有第二移动槽，第二移动槽设有第二导向轨道，第二导向轨道与第一导向轨道呈平行布置。

进一步地，所述第一导向轨道上设有若干第一档位孔。

进一步地，所述第二导向轨道上设有若干第二档位孔。

进一步地，所述移动板的底部设有开槽。

进一步地，所述伸缩轴与驱动气缸之间设有护筒；护筒套装在伸缩轴的外周面上。

进一步地，所述驱动气缸的外侧壁上设有安装管。

采用上述技术方案的不锈钢管淬火用气缸驱动推动装置，可以将第一导向轨道与第二导向轨道安装在机架上；再将驱动气缸安装在机架上；驱动气缸可以控制伸缩轴实现伸缩，通过伸缩轴可以方便对移动板进行移动调节，第一移动架通过第一移动槽沿着第一导向轨道实现移动，第二移动架通过第二移动槽沿着第二导向轨道实现移动，从而方便对移动板进行稳定移动控制；可以将待淬火处理的不锈钢插接在第一推管与第二推管中，从而方便对不锈钢管进行推动。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型不锈钢管淬火用气缸驱动推动装置的结构示意图；

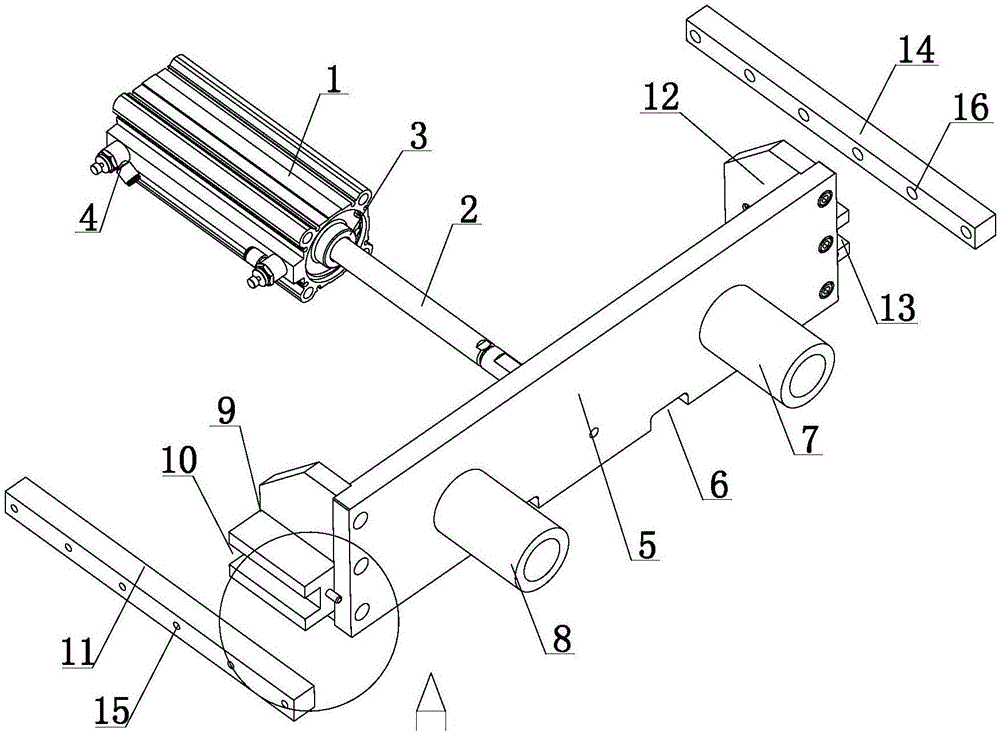

图2为本实用新型不锈钢管淬火用气缸驱动推动装置的部件分解图；

图3为图2中A区域的细节放大图；

图4为本实用新型所述移动板的结构示意图。

具体实施方式

下面结合附图对本实用新型的优选实施例进行详细阐述，以使本实用新型的优点和特征能更易于被本领域技术人员理解，从而对本实用新型的保护范围做出更为清楚明确的界定。

如图1至图4所示，一种不锈钢管淬火用气缸驱动推动装置，包括驱动气缸1与移动板5，移动板5呈竖直布置，驱动气缸1连接有伸缩轴2，伸缩轴2的一端与驱动气缸1连接，伸缩轴2的另一端与移动板5连接，移动板5的对外侧壁上设有第一推管7与第二推管8，第一推管7与第二推管8呈平行布置；移动板5的一侧设有第一移动架9，第一移动架9的底部设有第一移动槽10，第一移动槽10设有第一导向轨道11，移动板5的另一侧设有第二移动架12，第二移动架12的底部设有第二移动槽13，第二移动槽13设有第二导向轨道14，第二导向轨道14与第一导向轨道11呈平行布置；第一导向轨道11上设有若干第一档位孔15，第二导向轨道14上设有若干第二档位孔16；移动板5的底部设有开槽6，伸缩轴2与驱动气缸1之间设有护筒3；护筒3套装在伸缩轴2的外周面上；驱动气缸1的外侧壁上设有安装管4。

本实用新型不锈钢管淬火用气缸驱动推动装置，可以将第一导向轨道11与第二导向轨道14安装在机架上；再将驱动气缸1安装在机架上；驱动气缸1可以控制伸缩轴2实现伸缩，通过伸缩轴2可以方便对移动板5进行移动调节，第一移动架9通过第一移动槽10沿着第一导向轨道11实现移动，第二移动架12通过第二移动槽13沿着第二导向轨道14实现移动，从而方便对移动板5进行稳定移动控制；可以将待淬火处理的不锈钢插接在第一推管7与第二推管8中，从而方便对不锈钢管进行推动。

其中，第一导向轨道11上设有若干第一档位孔15，第二导向轨道14上设有若干第二档位孔16；所以方便对第一导向轨道11与第二导向轨道14进行安装。

其中，移动板5的底部设有开槽6，所以能节省移动板5的材料。

其中，伸缩轴2与驱动气缸1之间设有护筒3；护筒3套装在伸缩轴2的外周面上；所以可以方便保护伸缩轴2.

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求书所限定的保护范围为准。
