一种内孔免切削的雨刮器连接杆模具的制作方法

本实用新型涉及一种雨刮器连接杆模具，特别是一种铝压铸模。

背景技术：

雨刮器连接杆是一种铝压铸件，中间有一个穿孔。铝压铸模对那种中间有一个穿孔的铝压铸件，一般采用的是上下合模，也有采用活动模芯的方式合模。上下合模的铝压铸件模具要求穿孔的方向和合模的方向一致，穿孔由上顶针和下顶针合模形成，但是顶针的结合面容易不完全接触，造成穿孔上形成一圈毛刺飞边的情况。

技术实现要素：

为了克服现有雨刮器连接杆模具在穿孔处容易形成一圈毛刺飞边的不足，本实用新型提供一种内孔免切削的雨刮器连接杆模具。

本实用新型解决其技术问题的技术方案是：一种内孔免切削的雨刮器连接杆模具，包括一个下板和一个上板，所述上板的下表面上设有一个上模板，所述下板的上表面上设有一个下模板，所述上模板和下模板相互咬合且咬合面设有第一模腔和第二模腔；所述上板上设有第一陷槽和第二陷槽，所述第一陷槽中设有第一变形孔，所述第二陷槽中设有第二变形孔，所述上模板中穿设有一个第一上顶针和第二上顶针，所述第一上顶针的上端顶在第一变形孔边上，所述第二上顶针的上端顶在第二变形孔边上；

所述下板上设有第三陷槽和第四陷槽，所述第三陷槽中设有第三变形孔，所述第四陷槽中设有第四变形孔，所述下模板中穿设有一个第一下顶针和第二下顶针，所述第一下顶针的下端顶在第三变形孔边上，所述第二下顶针的上端顶在第四变形孔边上；

所述第一上顶针和第一下顶针位于第一模腔中，且合模时第一上顶针的下端顶在第一下顶针的上端；

所述第二上顶针和第二下顶针位于第二模腔中，且合模时第二上顶针的下端顶在第二下顶针的上端。

进一步降低形变，所述的第一上顶针、第一下顶针、第二上顶针、第二下顶针是空心针。

对上板和下板的热膨胀进行分析，增加支槽防止上模块变形和下模板变形，所述的第一陷槽连通第一支槽，所述第二陷槽连通第二支槽，所述第一支槽和第二支槽交汇成第一主槽，所述第一主槽上设有一个第一桥片，所述第一桥片两端分别固定在第一主槽的两侧；

所述的第三陷槽连通第三支槽，所述第四陷槽连通第四支槽，所述第三支槽和第四支槽交汇成第二主槽。

本实用新型在使用时同现有技术的铝压铸模具，在此不再赘述。

本实用新型的有益效果在于：1、在上板和下板被4个顶针顶压的位置开槽降低厚度并打孔，受压时该处可以产生一定的弹性形变，从而使得顶针有一定的空间补偿能力，保证了顶针接触面可以很好的合面，防止了毛刺飞边的产生。2、顶针是中空的，不容易变弯。3、采用两个模腔，可以同时进行两个压铸件的制造，提高了生产效率。

附图说明

图1是本实用新型的示意图。

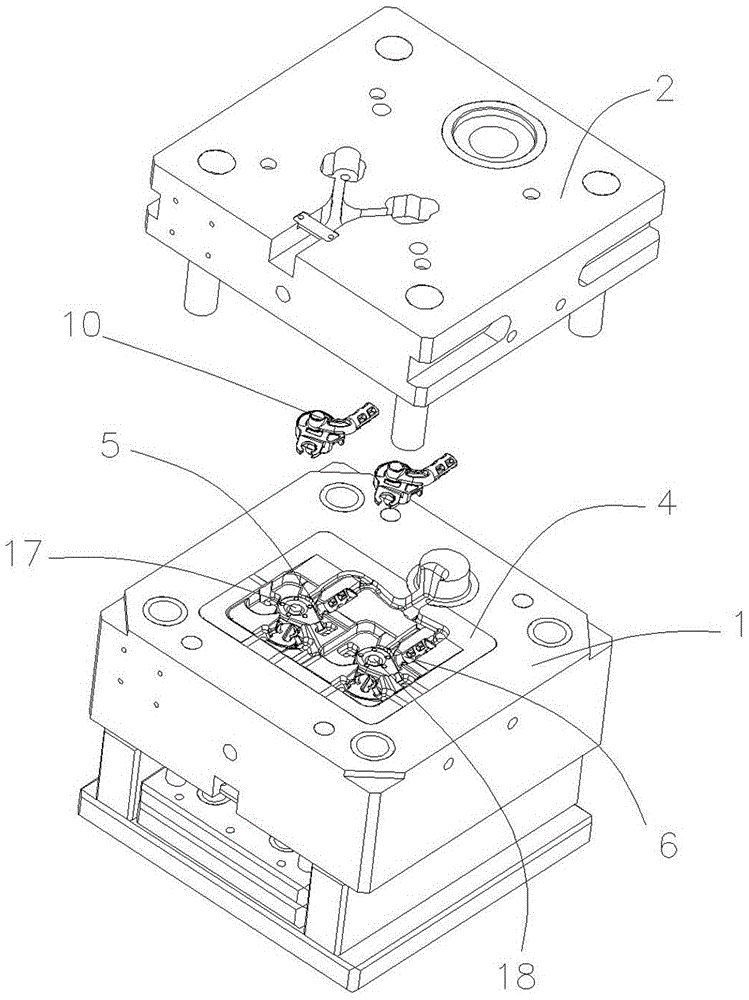

图2是本实用新型开模的示意图。

图3是本实用新型下板的背面图。

图4是本实用新型的剖视图。

图5是雨刮器连接杆。

具体实施方式

下面结合附图和具体实施方式对本实用新型作进一步详细说明。

结合附图1至5，一种内孔免切削的雨刮器连接杆模具，包括一个下板1和一个上板2，所述上板2的下表面上设有一个上模板3，所述下板1的上表面上设有一个下模板4，所述上模板3和下模板4相互咬合且咬合面设有第一模腔5和第二模腔6；所述上板2上设有第一陷槽7和第二陷槽8，所述第一陷槽7中设有第一变形孔9，所述第二陷槽8中设有第二变形孔，所述上模板3中穿设有一个第一上顶针11和第二上顶针12，所述第一上顶针11的上端顶在第一变形孔边上，所述第二上顶针12的上端顶在第二变形孔边上；

所述下板1上设有第三陷槽13和第四陷槽14，所述第三陷槽13中设有第三变形孔15，所述第四陷槽14中设有第四变形孔16，所述下模板4中穿设有一个第一下顶针17和第二下顶针18，所述第一下顶针17的下端顶在第三变形孔15边上，所述第二下顶针18的上端顶在第四变形孔16边上；

所述第一上顶针11和第一下顶针17位于第一模腔5中，且合模时第一上顶针11的下端顶在第一下顶针17的上端；

所述第二上顶针12和第二下顶针18位于第二模腔6中，且合模时第二上顶针12的下端顶在第二下顶针18的上端。

进一步降低形变，所述的第一上顶针11、第一下顶针17、第二上顶针12、第二下顶针18是空心针。

对上板2和下板1的热膨胀进行分析，增加支槽防止上模块变形和下模板4变形，所述的第一陷槽7连通第一支槽19，所述第二陷槽8连通第二支槽20，所述第一支槽19和第二支槽20交汇成第一主槽，所述第一主槽上设有一个第一桥片21，所述第一桥片21两端分别固定在第一主槽的两侧；

所述的第三陷槽13连通第三支槽22，所述第四陷槽14连通第四支槽23，所述第三支槽22和第四支槽23交汇成第二主槽。

本实用新型在使用时同现有技术的铝压铸模具，在此不再赘述，其中铝压铸件为雨刮器连接杆10，上面有穿孔24。

本实用新型的有益效果在于：1、在上板和下板被4个顶针顶压的位置开槽降低厚度并打孔，受压时该处可以产生一定的弹性形变，从而使得顶针有一定的空间补偿能力，保证了顶针接触面可以很好的合面，防止了毛刺飞边的产生。2、顶针是中空的，不容易变弯。3、采用两个模腔，可以同时进行两个压铸件的制造，提高了生产效率。
