一种多功能桶状物搬运装置的制作方法

本实用新型涉及一种搬运装置，尤其涉及一种适用于不同材质，不同桶径的多功能桶状物搬运装置。

背景技术：

目前市场上已有的桶状物搬运装置，常用顶部夹具对桶体进行提升，这种搬运装置只适用于铁桶等材质强度较高的桶状物，对塑料等低强度材料桶状物无法搬运，且搬运装置适用桶径比较单一。

在生产运输过程中，有很多产品以桶状容器进行盛装，由于一些产品自身物理化学性质等要求无法用铁桶进行盛装，且桶体桶径大多不统一，因此对于这类桶状物只能靠人力进行搬运，劳动强度大，工作效率低。

技术实现要素：

针对上述问题，本实用新型提供了一种多功能桶状物搬运装置。该装置操作简单，使用方便，工作效率高，可以实现对不同材质和不同桶径桶状物的搬运。

本实用新型解决其技术问题所采用的技术方案是：它包括机架部分，提升部分，伸缩部分，操控部分，抱桶部分，底盘部分，扶手部分，车轮部分和相关辅助原件。所述提升部分包括液压缸，起落架,所述液压缸连有电动液压泵，所述起落架与液压缸顶端固定。所述伸缩部分包括电动机，链轮，滑块，所述链轮固定在起落架上，所述电动机与链轮之间连接有链条，所述滑块下端与链条固定。所述操控部分包括手柄1号，手柄2号。所述抱桶部分包括抱桶臂和抱桶带。所述底盘部分包括承重底盘。所述扶手部分包括扶手。所述车轮部分包括万向轮和后轮。所述相关辅助原件包括蓄电池，销柱。

所述抱桶臂一端安装有手摇棘轮卷带筒，另一端固定有销孔1号，且抱桶臂上开有通孔。

所述抱桶带一端连接于手摇棘轮卷带筒上，一端固定有销孔2号。

所述手摇棘轮卷带筒，包括手摇柄，卷带筒，上棘轮和下棘轮，所述下棘轮与抱桶臂固定，所述上棘轮与手摇柄固定，所述手摇柄与卷带筒固定。

所述承重底盘与起落架固定。

本实用新型的有益效果是，该实用新型可通过中部抱桶装置，增加桶状物受力面积，通过底部承重底盘减少抱桶装置对桶状物的夹持时间，实现对低强度材料桶状物的搬运。而且可以通过使抱桶带穿过抱桶臂上不同通孔组合，调节装置适用桶径的大小。本实用新型实现了对不同材质不同桶径桶状物的搬运，方便实用，操作简单，具有很高的实用价值。

附图说明

下面结合附图对本实用新型作进一步说明。

图1是本实用新型的结构示意图。

图1中，1—手柄1号，2—扶手，3—手柄2号，4—起落架，5—液压缸，6—蓄电池，7—电动液压泵，8—后轮，9—万向轮，10— 承重底盘，11—机架，12—抱桶带,13—手摇棘轮卷带筒,14—抱桶臂

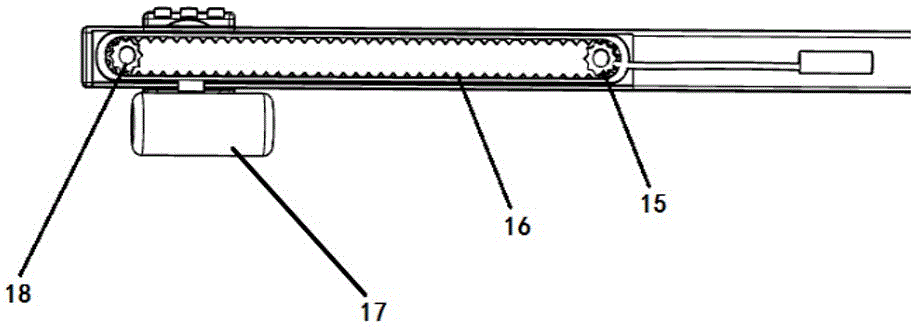

图2是伸缩部分放大图。

图2中，15—电动机，16—链条，17—滑块，18—链轮

图3是抱桶装置放大图。

图3中，19—通孔，20—销柱，21—销孔1号，22—销孔2号，23—卷带筒，24—下棘轮，25—上棘轮，26—手摇柄

图4是本实用新型的三维模拟图。

具体实施方式

本实用新型由手柄1号1，扶手2，手柄2号3，起落架4，液压缸5，蓄电池6，电动液压泵7，后轮8，万向轮9，承重底盘10，机架11，抱桶带12,手摇棘轮卷带筒13, 抱桶臂14，电动机15，链条16，滑块17，链轮18，通孔19，销柱20，销孔1号21，销孔2号22，卷带筒23，下棘轮24，上棘轮25，手摇柄26组成。

如图所示，本实用新型通过手柄2号3控制电动液压泵7工作，从而使液压缸5下降，带动起落架4和下降，通过手柄1号1控制电动机15转动，电动机15带动链轮18转动，带动电动机15与链轮18之间的链条16传动，链条16拖动滑块17及其与之配合的抱桶臂14向外滑动，使抱桶臂14接触桶体，由与抱桶带12连接的销孔2号22引领抱桶带12绕过桶体，根据桶径大小穿过不同的通孔19，用销柱20将销孔1号21与销孔2号22固定后，顺时针转动手摇柄26，带动卷带筒23转动从而缠绕抱桶带12当抱桶带12抱紧桶体后停止转动，用力向下按压手摇柄26使上棘轮25与下棘轮24啮合自锁。通过手柄2号3控制电动液压泵7工作，从而使液压缸5上升，带动起落架4上升，通过手柄1号1控制电动机15反向转动，电动机15带动链轮18转动，带动电动机15与链轮18之间的链条16传动，链条16拖动滑块17向内滑动，使抱桶装置带动桶体向内滑动，到达适当位置后松开手柄1号1，通过手柄2号3控制电动液压泵7工作，从而使液压缸5下降，带动起落架4下降，当桶底接触与机架11固定的承重底盘10后，松开手柄2号3。推动扶手2，由万向轮9与后轮8配合完成移动和转向。到达指定位置后，通过手柄2号3控制电动液压泵7工作，从而使液压缸5上升，带动起落架4上升，通过手柄1号1控制电动机15转动，电动机15带动链轮18转动，带动电动机15与链轮18之间的链条16传动，链条16拖动滑块17及其与之配合的抱桶臂14向外滑动，通过手柄2号3控制电动液压泵7工作，从而使液压缸5下降，带动起落架4降低，当桶底接触地面后，松开手柄2号3，拔出销柱20，将抱桶带12从通孔19抽出，完成搬运过程，其中电动液压泵7电动机14所需电源均由蓄电池6提供。本实用新型方便实用，操作简单，具有较高的使用价值。
