一种液压驱动演示教学装置的制作方法

本实用新型涉及液压演示设备技术领域，具体为一种液压驱动演示教学装置。

背景技术：

在液压传动教学过程中虽然向学生演示了液压传动的基本原理，同时，教材也阐述原理的形成过程。但是，由于液压传动的抽象性较高，学生难以建立画面感，大部分学生对演示和原理的理解不能深入。但是市场上并没有一种演示装置，能够立体地、生动形象地演示教材原理，可以根据不同的传动管道显示出液压油的流动方向和过程，致使学校无处采购，导致教师难教、学生难学的尴尬局面。这就迫切需要一种液压驱动原理演示装置，能够立体地、生动形象地演示教材原理，让学生深入理解。

技术实现要素：

本实用新型的目的在于提供一种液压驱动演示教学装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种液压驱动演示教学装置，包括驱动演示装置与实训面板，所述实训面板的顶部设置有电力控制板，且实训面板上设置有安装卡扣，所述驱动演示装置安装在实训面板的前端面上，且驱动演示装置的下方设置有液压控制器，所述液压控制器的右侧设置有压力表，且液压控制器的下方设置有液压元件，所述实训面板上设置有演示液压泵，且演示液压泵的下方设置有透明油箱，所述实训面板安装在演示桌的上方，且演示桌的上端面设置有摆放台面，所述摆放台面的一侧设置有演示显示屏，且演示显示屏的一旁设置有操作控制面板，所述演示桌上设置有抽屉，且抽屉的下方设置有储物柜。

优选的，所述透明油箱内设置有油位计。

优选的，所述演示液压泵和透明油箱之间通过输油管和回油管连接。

优选的，驱动演示装置、液压元件、压力表、演示液压泵、透明油箱、输油管和回油管均为透明有机材料制成。

优选的，所述驱动演示装置、液压元件、压力表、演示液压泵、透明油箱、输油管和回油管之间通过透明油管连接，且驱动演示装置、液压元件、压力表、演示液压泵、透明油箱、输油管和回油管之间的连接油管端口设置有快换接头。

优选的，所述快换接头的两端均设置有连接端口，且快换接头设置有过滤区，所述过滤区的两侧均设置有颜料放置区。

与现有技术相比，本实用新型的有益效果是：该液压驱动演示教学装置，结构合理使用方便，将不同的液压元件和驱动装置通过透明油管连接，在油箱内置液压油，组成不同的液压回路便于教学和指导不同的液压回路的工作原理和液压油在液压元件之间的流动方向，液压设备均选用透明材料便于观察设备内的液压油的流动方向，通过演示显示屏可以模拟显示液压回路便于教学。

附图说明

图1为本实用新型的结构示意图；

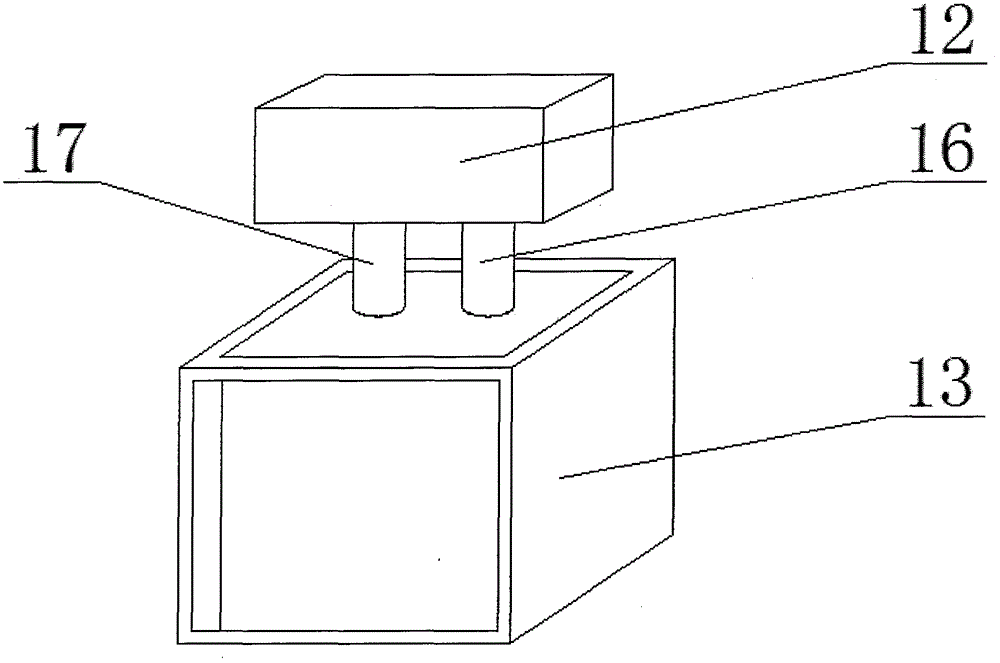

图2为本实用新型演示液压泵的结构示意图；

图3为本实用新型快换接头的结构示意图。

图中：1-驱动演示装置；2-安装卡扣；3-液压控制器；4-液压元件；5-摆放台面；6-演示桌；7-抽屉；8-储物柜；9-电力控制板；10-实训面板；11-压力表；12-演示液压泵；13-透明油箱；14-演示显示屏；15-操作控制面板；16-输油管；17-回油管；18-颜料放置区；19-连接端口；20-快换接头；21-过滤区。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1至图3，本实用新型提供一种技术方案：一种液压驱动演示教学装置，包括驱动演示装置1与实训面板10，实训面板10的顶部设置有电力控制板9，且实训面板10上设置有安装卡扣2，驱动演示装置1安装在实训面板10的前端面上，且驱动演示装置1的下方设置有液压控制器3，液压控制器3的右侧设置有压力表11，且液压控制器3的下方设置有液压元件4，实训面板10上设置有演示液压泵12，且演示液压泵12的下方设置有透明油箱13，实训面板10安装在演示桌6的上方，且演示桌6的上端面设置有摆放台面5，摆放台面5的一侧设置有演示显示屏14，且演示显示屏14的一旁设置有操作控制面板15，演示桌6上设置有抽屉7，且抽屉7的下方设置有储物柜8。

透明油箱13内设置有油位计，演示液压泵12和透明油箱13之间通过输油管16和回油管17连接，驱动演示装置1、液压元件4、压力表11、演示液压泵2、透明油箱13、输油管16和回油管17均为透明有机材料制成，驱动演示装置1、液压元件4、压力表11、演示液压泵12、透明油箱13、输油管16和回油管17之间通过透明油管连接，且驱动演示装置1、液压元件4、压力表11、演示液压泵12、透明油箱13、输油管16和回油管17之间的连接油管端口设置有快换接头20，快换接头20的两端均设置有连接端口19，且快换接头20设置有过滤区21，过滤区21的两侧均设置有颜料放置区18。

工作原理：使用该液压驱动演示教学装置时，将液压元件4通过安装卡扣2固定在实训面板上，不同的液压元件4之间通过透明油管连接，连接端口设置有快换接头20，通过在快换接头20的两个颜料放置区18内放置不同颜色的颜料，在流动过程中通过过滤区21将颜色过滤避免颜色混合，便于追踪不同区域的液压油的流动方向，通过在操作控制面板15上设定不同液压驱动方式和动力大小，通过演示液压泵12驱动液压油流向不同的液压元件4中，通过驱动演示装置1演示驱动方式和不同的驱动速度和驱动力。

尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
