一种方便维修的卧式加工设备的制作方法

本实用新型涉及加工设备技术领域，具体为一种方便维修的卧式加工设备。

背景技术：

加工中心是在一般铣床的基础上发展起来的一种自动加工设备。数控铣床有分为不带刀库和带刀库两大类。数控铣床形式多样，不同类型的数控铣床在组成上虽有所差别，但却有许多相似之处。下面以XK5040A型数控立式升降台铣床为例介绍其组成情况。Ⅺ锯040A型数控立式升降台铣床配有Ⅳ四3MA数控系统，采用全数字交流伺服驱动，该机床由6个主要部分组成．即床身部分，铣头部分，工作台部分，横进给部分，升降台部分，冷却、润滑部分。床身内部布局合理，具有良好的刚性，底座上设有4个调节螺栓，便于机床进行水平调整，切削液储液褴设在机床座内部。

卧式加工设备的出现大大方便了工件的加工，但是目前阶段的卧式加工设备，存在诸多的不足之处，例如，设备检修不方便，装置灵活性差，不方便控制。

技术实现要素：

本实用新型的目的在于提供一种方便维修的卧式加工设备，以解决上述背景技术中提出的设备检修不方便，装置灵活性差，不方便控制的问题。

为实现上述目的，本实用新型提供如下技术方案：一种方便维修的卧式加工设备，包括机体,所述机体的顶部安装有电动机，所述电动机的一侧安装有支撑杆，所述支撑杆的一侧安装有固定板，所述电动机的下方安装有伸缩控制器，所述伸缩控制器的下方安装有主动轮，所述主动轮的下方安装有从动轮，所述从动轮的前方安装有刀具安装孔，且刀具安装孔安装在滑块的前方的中间位置，所述机体的前方安装有滑竿，所述滑竿上安装有滑块，所述机体的下方的内侧安装有工作台安装槽，所述工作台安装槽的上下方安装有固定卡，所述工作台安装槽内安装有工作台，所述工作台上设置有滑槽，所述工作台的上方安装有夹具，所述机体的底部安装有底座，所述机体的一侧安装有检修门，所述检修门上安装有控制面板。

优选的，所述刀具安装孔与从动轮通过转动轴转动连接。

优选的，所述工作台安装槽与工作台通过固定卡滑动连接。

优选的，所述工作台与夹具通过滑槽滑动连接。

与现有技术相比，本实用新型的有益效果是：该一种方便维修的卧式加工设备是一种露天型的加工设备，且在此设备的机体上安装有检修门，通过此种设计大大方便了装置的维修，且机体的前方的安装有滑竿，滑竿上安装有滑块，滑块上安装有刀具安装孔，通过滑块在滑竿上的滑动，从而调节刀具与工作台的高度，操作方便，且在工作台与机体通过工作台安装槽嵌入式连接，且在工作台安装槽上安装有固定卡，通过此可以控制工作台左右移动，方便了加工，通过此种设计大大增大了装置的灵活性。

附图说明

图1为本实用新型的结构示意图；

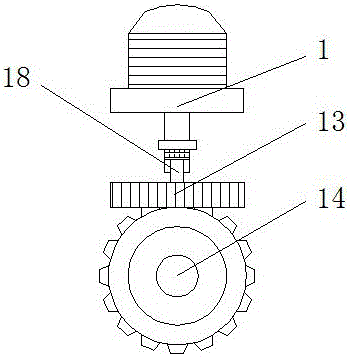

图2为本实用新型的内部的结构示意图；

图3为本实用新型的机体的侧视图；

图4为本实用新型的工作台的侧视图。

图中：1-电动机；2-机体；3-滑竿；4-滑块；5-工作台；6-底座；7-支撑杆；8-固定板；9-检修门；10-控制面板；11-刀具安装孔；12-夹具；13-主动轮；14-从动轮；15-固定卡；16-工作台安装槽；17-滑槽；18-伸缩控制器。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供的一种实施例：一种方便维修的卧式加工设备，包括机体2,机体2的顶部安装有电动机1，电动机1的一侧安装有支撑杆7，支撑杆7的一侧安装有固定板8，电动机1的下方安装有伸缩控制器18，伸缩控制器18的下方安装有主动轮13，主动轮13的下方安装有从动轮14，从动轮14的前方安装有刀具安装孔11，且刀具安装孔11安装在滑块4的前方的中间位置，机体2的前方安装有滑竿3，滑竿3上安装有滑块4，机体2的下方的内侧安装有工作台安装槽16，工作台安装槽16的上下方安装有固定卡15，工作台安装槽16内安装有工作台5，工作台5上设置有滑槽17，工作台5的上方安装有夹具12，机体2的底部安装有底座6，机体2的一侧安装有检修门9，检修门9上安装有控制面板10，刀具安装孔11与从动轮14通过转动轴转动连接，工作台安装槽16与工作台5通过固定卡15滑动连接，工作台5与夹具12通过滑槽17滑动连接。

具体使用方式：该设备在使用时，通过刀具安装孔11将刀具安装在其上，通过滑块4在滑竿3上滑动，同时伸缩控制器18随着伸缩，使刀具靠近工作台5，通过夹具12在工作台5上的滑槽17上相互滑动，使夹具12将工件加紧，打开电动机1，使其带动主动轮13转动，主动轮13带动从动轮14转动，从动轮14通过转动轴带动安装在刀具安装孔11上刀具转动，使其对工件进行加工，在加工过程，通过工作台5在机体2上的工作台安装槽16上的固定卡15的作用下左右滑动，通过检修门9将机体打开，使工作人员对其内部进行检测。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
