一种沉铜挂篮及包括沉铜挂篮的运送装置的制作方法

本发明涉及电路板制作领域，尤其涉及一种沉铜挂篮及包括沉铜挂篮的运送装置。

背景技术：

化学沉铜工艺是柔性电路板制造过程中的重要工序，沉铜工艺过程需要使用沉铜挂篮。

在现有技术中沉铜挂篮是直接一个篮子结构，将所有的电路板直接放置在里面，当电路板都吸附在一起时，这样对于电路板的沉铜效果有很大的影响，因此需要沉铜的电路板进行分离沉铜，因此需要新的装置来解决该技术问题。

技术实现要素：

本发明的目的在于解决现有技术中电路板沉铜效果不好的问题，因此，一种沉铜挂篮及包括沉铜挂篮的运送装置。

一种沉铜挂篮，包括沉铜挂篮，所述沉铜挂篮包括挂篮支架、上夹持层、下夹持层，所述上夹持层和下夹持层上下平行设置在挂篮支架上，上夹持层和下夹持层的向对面上均设置有阻隔块，阻隔块的两端处设置翻转盖板，所述下夹持层的阻隔块的下方设置有下层板，所述上夹持层和下夹持层之间的距离可调。

进一步地，所述沉铜挂篮还包括滑动块，所述滑动块为4个，所述滑动块在中心位置开设有竖向滑动孔，所述挂篮支架包括竖向支架，竖向支架为4根，每根竖向支架分别穿过一个滑动块的滑动孔，所述上夹持层包括横杆，并且上夹持层的四边由4根横杆围成，所述每根横杆的两端固定在其中两个滑动块的侧面，所述滑动块上还设置有限位孔和限位部件，所述限位部件穿过限位孔。

进一步地，还包括挂钩，所述挂篮支架为立体矩形框架，立体矩形框架还包括上横向支架，所述挂钩设置在两根平行的上横向支架的中心位置。

进一步地，所述立体矩形框架还包括下横向支架，所述翻转盖板包括第一翻转盖板和第二翻转盖板，所述第一翻转盖板通过阻尼铰链与横杆连接，所述第二翻转盖板通过阻尼铰链与下横向支架连接。

进一步地，所述阻隔块并行设置多个。

进一步地，所述上夹持层的阻隔板的上部设置有上层板。

一种包括上述沉铜挂篮的沉铜运送装置。

进一步地，还包括运送架，所述运送架包括运送横杆、运送竖杆、挂杆，所述运送竖杆为第一竖杆和第二竖杆，所述第一竖杆和第二竖杆关于运送横杆的中线左右对称且与运送横杆垂直，所述挂钩挂在运送横杆上，所述挂杆固定在运送竖杆上，挂杆的延伸方向与横杆的延伸方向平行，所述挂杆包括第一挂杆、第二挂杆、第三挂杆、第四挂杆，所述第一挂杆和第三挂杆上下设置在第一竖杆上，所述第二挂杆和第四挂杆上下设置在第二竖杆上，所述第一挂杆和第二挂杆的水平高度相同，第三挂杆和第四挂杆的水平高度相同。

进一步地，所述第一挂杆和第三挂杆位于第一竖杆的左右两侧，所述第二挂杆和第四挂杆位于第二竖杆的左右两侧。

本发明的优点在于：

(1)本发明中通过上夹持层和下夹持层，并且设置阻隔块来将电路板一块一块的放置在每个阻隔块之间，这样沉铜的溶液可以很好穿过每个电路板上的孔，并且上夹持层和下夹持层支架之间的距离可调，这样可以适用于不用长度或宽度的电路板。

(2)当上夹持层和下夹持层之间的距离调制好后，翻转盖板翻起，将电路板从翻转盖板处塞进由两个阻隔块组成的凹槽处，当凹槽塞满或电路板塞完后，将翻转盖板盖住，防止电路板槽凹槽中滑出。

(3)运送架的设置可以将沉铜挂篮放置在不同的沉铜槽内。

附图说明

图1是本发明一种沉铜挂篮及包括沉铜挂篮的运送装置中的沉铜挂篮的结构立体图。

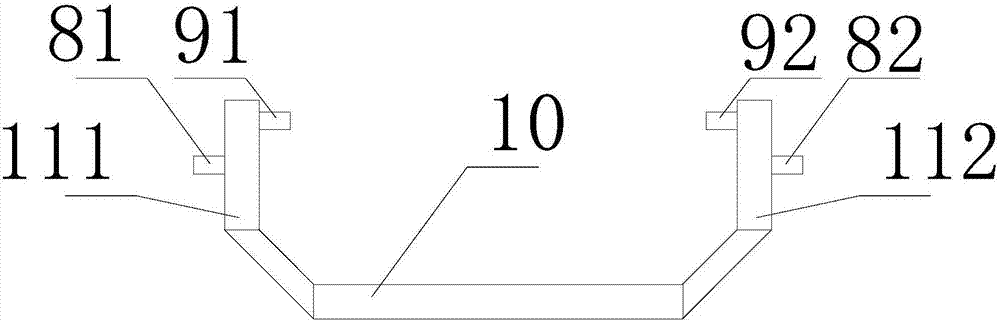

图2是本发明一种沉铜挂篮及包括沉铜挂篮的运送装置中的运送架的主视图。

具体实施方式

如图1-2所示，一种沉铜挂篮，包括沉铜挂篮，沉铜挂篮包括挂篮支架1、上夹持层、下夹持层、滑动块3、挂钩2，上夹持层和下夹持层上下平行设置在挂篮支架1上，上夹持层和下夹持层的向对面上均设置有阻隔块4，阻隔块4的两端处设置翻转盖板7，下夹持层的阻隔块的下方设置有下层板，上夹持层和下夹持层之间的距离可调。

挂篮支架1为立体矩形框架，挂篮支架包括竖向支架101和横向支架102。所述横向支架102包括上横向支架1021和下横向支架1022。

滑动块3为4个，滑动块3在中心位置开设有竖向滑动孔，竖向支架101为4根，每根竖向支架101分别穿过一个滑动块3的滑动孔，上夹持层包括横杆6，并且上夹持层的四边由4根横杆围成，上夹持层的四边由4根横杆6围成，每根横杆6的两端固定在其中两个滑动块6的侧面，滑动块3上还设置有限位孔和限位部件31，限位部件31穿过限位孔。

挂钩2设置在两根平行的上横向支架1021的中心位置。

所述翻转盖板7包括第一翻转盖板71和第二翻转盖板72，所述第一翻转盖板71通过阻尼铰链与横杆6连接，该横杆6位于上夹持层的阻隔块4的两端，第一翻转盖板71包括两个，分别设置在上夹持层上的阻隔块4的前后两端，所述第二翻转盖板72通过阻尼铰链与下横向支架1022连接。第二翻转盖板72包括两个，分别设置在下夹持层上的阻隔块4的前后两端。阻隔块并行设置多个。两个阻隔块之间放置电路板，从而可以同时对多块电路板实现沉铜的工序，并且防止电路板之间吸附。

上夹持层的阻隔板的上部设置有上层板5。这样可以将电路板竖直固定在上夹持层和下夹持层，防止电路板在沉铜时上下运动。

一种包括上述沉铜挂篮的沉铜运送装置，还包括运送架，运送架包括运送横杆10、运送竖杆11、挂杆，运送竖杆11为第一竖杆111和第二竖杆112，第一竖杆111和第二竖杆112关于运送横杆10的中线左右对称且与运送横杆10垂直，挂钩2挂在运送横杆10上，挂杆固定在运送竖杆11上，挂杆的延伸方向与横杆的延伸方向平行，挂杆包括第一挂杆81、第二挂杆82、第三挂杆91、第四挂杆92，第一挂杆81和第三挂杆91上下设置在第一竖杆111上，第二挂杆82和第四挂杆92上下设置在第二竖杆112上，第一挂杆81和第二挂杆82的水平高度相同，第三挂杆91和第四挂杆92的水平高度相同。

第一挂杆81和第三挂杆91位于第一竖杆111的左右两侧，第二挂杆82和第四挂杆92位于第二竖杆112的左右两侧。

在整个系统(图中未示出)中，沉铜槽边框上设置有与第一挂杆81和第二挂杆82的挂槽。移动装置上设置有与第三挂杆91和第四挂杆92匹配的挂槽。

工作过程如下：

在沉铜前，第三挂杆91和第四挂杆92挂在移动装置(图中未示出)上，该移动装置带动整个运送装置将挂篮带向或带离沉铜槽，当移动装置将整个运送装置放在沉铜槽内时，第一挂杆81和第二挂杆82放置在沉铜槽边框上的挂槽内，移动装置继续向下运动，移动装置的挂槽从第三挂杆91和第四挂杆92上退出，移动装置移走。

以上仅为本发明创造的较佳实施例而已，并不用以限制本发明创造，凡在本发明创造的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本发明创造的保护范围之内。

技术特征：

技术总结
一种沉铜挂篮及包括沉铜挂篮的运送装置，包括沉铜挂篮，所述沉铜挂篮包括挂篮支架、上夹持层、下夹持层，所述上夹持层和下夹持层上下平行设置在挂篮支架上，上夹持层和下夹持层的向对面上均设置有阻隔块，阻隔块的两端处设置翻转盖板，所述下夹持层的阻隔块的下方设置有下层板，所述上夹持层和下夹持层之间的距离可调。该挂篮和运送装置的优点在于：这样沉铜的溶液可以很好穿过每个电路板上的孔，并且上夹持层和下夹持层支架之间的距离可调，这样可以适用于不用长度或宽度的电路板。

技术研发人员：陈国康
受保护的技术使用者：安徽达胜电子有限公司
技术研发日：2017.05.23
技术公布日：2017.10.24
