自动调节下料口的制作方法

本发明属于机械技术领域，具体来说涉及一种自动调节下料口。

背景技术：

鸡和鸡蛋作为人类生活中的食品，深受人们喜爱，其需求量也日益增加，肉鸡和蛋鸡的养殖非常繁琐，每天要喂水，喂食料，其中喂食料是最繁琐，肉鸡和蛋鸡每天都在长大，喂食料已要适当增长，现有技术中的设备只能定量喂养，食料的多少难控制，费时费力，不能鸡肉和鸡蛋推向市场的需求。

技术实现要素：

本发明的目的在于克服上述缺点而提供的一种结构简单、方便实用的自动调节下料口。

本发明目的及解决其主要技术问题是采用以下技术方案来实现的：

本发明公开了一种自动调节下料口，包括下口板，力臂，卡槽，卡座，其特征在于：下口板连接支撑板，撑板上方连接上口板，上口板上装有弹簧座，弹簧座中部有调节轴，调节轴下面有底板，调节轴外部有弹簧，弹簧下面放在弹簧座上，弹簧上面有盖板，调节轴从盖板中部的孔穿出，盖板上面有调节螺帽，调节螺帽安装在调节轴上，盖板连接卡座板，卡座板上设有卡座，卡座侧面有卡槽座，卡槽座上有滑动槽，卡槽座内有卡槽，卡槽上设有滑动轴，卡槽连接轴，轴连接活动节头，活动节头连接力臂，力臂有套子，套子固定在支撑板上，力臂上装有推簧，力臂通过活动节头连接吸铁开关，吸铁开关装在吸铁开关座上，吸铁开关座固定在支撑板上 。

上述自动调节下料口，其中：下口板安装在支撑板的槽内，可上下移动。

上述自动调节下料口，其中：底板固定在下口板侧面，调节轴固定在底板面上。

上述自动调节下料口，其中：上口板上装有的弹簧座是固定的。

上述自动调节下料口，其中：卡槽座固定在上口板上。

上述自动调节下料口，其中：盖板连接的卡座板在卡槽座内可上下移动。

上述自动调节下料口，其中：卡槽上的滑动轴在滑动槽槽内可左右移动。

上述自动调节下料口，其中：卡槽和卡座啮合。

上述自动调节下料口，其中：吸铁开关是向内吸，拉动力臂。

本发明同现有技术相比具有明显的优点和有益效果。由以上技术方案可知，下口板连接支撑板，撑板上方连接上口板，上口板上装有弹簧座，弹簧座中部有调节轴，调节轴下面有底板，调节轴外部有弹簧，弹簧下面放在弹簧座上，弹簧上面有盖板，调节轴从盖板中部的孔穿出，盖板上面有调节螺帽，调节螺帽安装在调节轴上，盖板连接卡座板，卡座板上设有卡座，卡座侧面有卡槽座，卡槽座上有滑动槽，卡槽座内有卡槽，卡槽上设有滑动轴，卡槽连接轴，轴连接活动节头，活动节头连接力臂，力臂有套子，套子固定在支撑板上，力臂上装有推簧，力臂通过活动节头连接吸铁开关，吸铁开关装在吸铁开关座上，吸铁开关座固定在支撑板上下口板安装在支撑板的槽内，可上下移动，底板固定在下口板侧面，调节轴固定在底板面上，上口板上装有的弹簧座是固定的，卡槽座固定在上口板上，盖板连接的卡座板在卡槽座内可上下移动，卡槽上的滑动轴在滑动槽槽内可左右移动，卡槽和卡座啮合，吸铁开关是向内吸，拉动力臂，力臂拉动轴，轴拉动卡槽，卡槽脱离卡座，卡座、卡座板和盖板被弹簧向上推，带动调节轴和底板向上移动，调节下料口和料槽的高低，控制食料的多少，提高了效益，本发明安全可靠；总之，本发明结构简单、方便实用，适用于养殖肉鸡和蛋鸡的推广使用。

附图说明

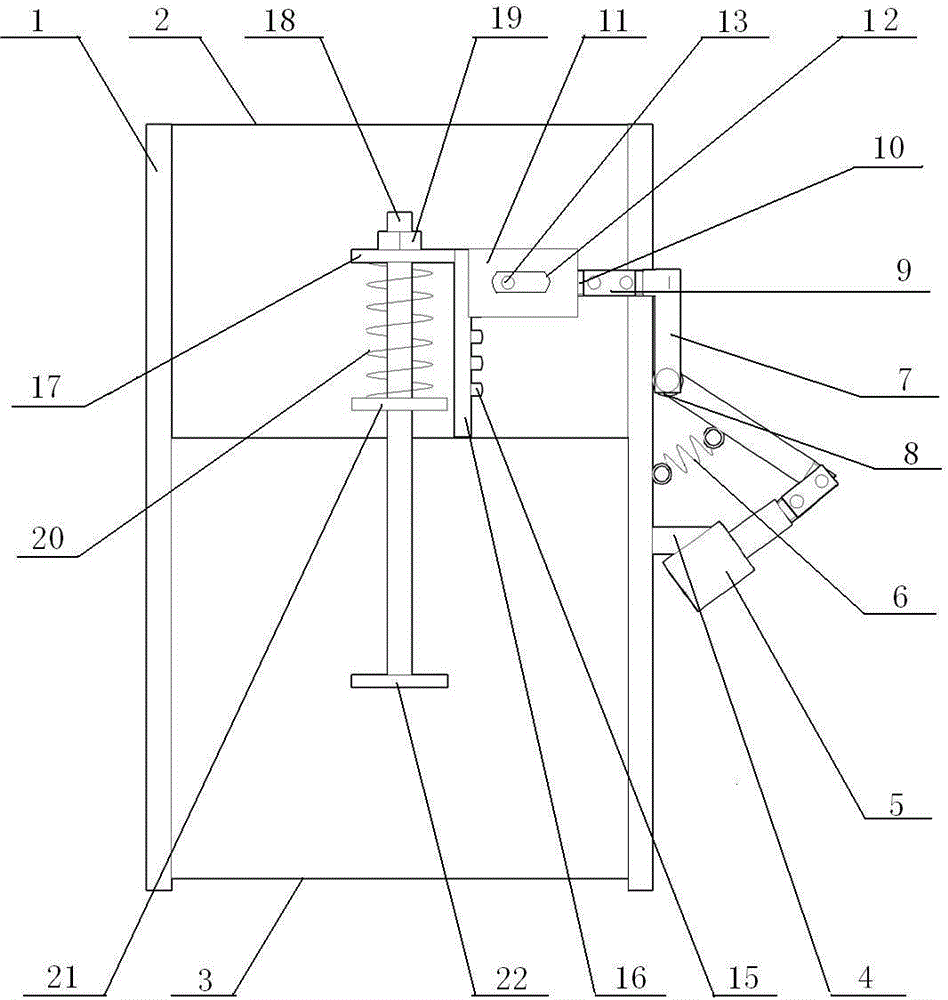

图1是本发明的结构示意图；

图2是本发明的主视图；

图3是本发明支撑板、上口板、下口板结构示意图；

图4是本发明去掉支撑板、上口板、下口板的结构示意图；

图5是本发明去掉支撑板、上口板、下口板和卡槽座外盖的主视图；

图中标识：

1、支撑板，2、上口板，3、下口板，4、吸铁开关座，5、吸铁开关，6、推簧，7、力臂，8、套子，9、活动节头，10、轴，11、卡槽座，12、滑动槽，13、滑动轴，14、卡槽，15、卡座，16、卡座板，17、盖板，18、调节轴，19、调节螺帽，20、弹簧，21、弹簧座，22、底板。

具体实施方式

以下结合附图1至图5及较佳实施例，对依据本发明提出的食料散部器具体实施方式、结构、特征及其功效，详细说明如后。

参见图1至图5，本发明的食料散部器，下口板3连接支撑板1，撑板1上方连接上口板2，上口板2上装有弹簧座21，弹簧座21中部有调节轴18，调节轴18下面有底板22，调节轴18外部有弹簧20，弹簧20下面放在弹簧座21上，弹簧20上面有盖板17，调节轴18从盖板17中部的孔穿出，盖板17上面有调节螺帽 19，调节螺帽 19安装在调节轴18上，盖板17连接卡座板16，卡座板16上设有卡座15，卡座15侧面有卡槽座 11，卡槽座 11上有滑动槽12，卡槽座 11内有卡槽14，卡槽14上设有滑动轴13，卡槽14连接轴10，轴10连接活动节头 9，活动节头9连接力臂7，力臂7有套子8，套子8固定在支撑板1上，力臂7上装有推簧6，力臂7通过活动节头9连接吸铁开关5，吸铁开关5装在吸铁开关座4上，吸铁开关座4固定在支撑板1上，下口板3安装在支撑板1的槽内，可上下移动。底板22固定在下口板3侧面，调节轴18固定在底板22面上。上口板2上装有的弹簧座21是固定的。卡槽座 11固定在上口板2上，盖板17连接的卡座板16在卡槽座 11内可上下移动，卡槽14上的滑动轴13在滑动槽12槽内可左右移动，卡槽14和卡座15啮合。

使用时，参见图1至4，用遥控器遥控指挥打开吸铁开关5，吸铁开关5向内吸，拉动力臂7，力臂7拉动轴10，轴10拉动卡槽14，卡槽14脱离卡座15，卡座15、卡座板16和盖板17被弹簧20向上推，带动调节轴18和底板22向上移动，调节下料口和料槽的高低，控制食料的多少，本发明结构简单、方便实用、安全高效，适用于适用于养殖肉鸡和蛋鸡的推广使用。

以上所述，仅是本发明的较佳实施例而已，并非对本发明作任何形式上的限制，任何未脱离本发明技术方案内容，依据本发明的技术实质对以上实施例所作的任何简单修改、等同变化与修饰，均仍属于本发明技术方案的范围内。
