一种便捷式水果采摘装置的制作方法

本实用新型涉及一种便捷式水果采摘装置，属于机械技术领域。

背景技术：

目前,由于各类果树所处地形不一，有的平坦，有的复杂,果树果子完全靠手工采摘，采摘难度大,树干、树枝形状大小不同，长在位置较高的地方的果子采摘需要攀爬到果树一定高度，才能采摘得到，效率低下，人站在树枝上，一旦树枝承压超过极限便折断，很容易发生安全事故，不采摘又白白浪费好的资源，不修枝不能保证水果质量，一般都是采用一端带有开叉的长杆子夹住果蒂将其折断，果子掉下来后，果子往往摔破皮或整个摔坏，严重影响果子质量，甚至白白浪费。

现在的水果一般均为人工采摘，但生长在高树种上的水果如山核桃、青果、粟子、荔枝、香蕉等需要攀登到树上，这样不但采摘效率低，更主要的是危险性极大，每年都有伤亡的报道，严重影响高树种水果的采摘。

现有水果采摘装置大部分采用的是简单的剪刀结构，虽然能够满足其使用需求，但是容易出现采摘水果时，对水果表面造成损伤，不易对水果进行摘采。

技术实现要素：

本实用新型针对现有水果采摘装置大部分采用的是简单的剪刀结构，虽然能够满足其使用需求，但是容易出现采摘水果时，对水果表面造成损伤，不易对水果进行摘采的问题，设计了一种便捷式水果采摘装置。

本实用新型解决其技术问题所采取的技术方案是：

该一种便捷式水果采摘装置，其结构包括：采摘装置本体、收缩杆外壳、手柄、防滑层、伸缩杆、抓斗、刀头、铰链、防护层、第一弹簧、第二弹簧、安装孔、防滑绳和缓冲层；所述采摘装置本体的左侧端安装有手柄，所述手柄的外表面上安装有防滑层，所述手柄的右侧端安装有伸缩杆，所述伸缩杆安装在收缩杆外壳的内部，所述收缩杆外壳左侧端的底部设有安装孔，所述安装孔上安装有防滑绳，所述收缩杆外壳的左侧端面连接有第二弹簧，所述第二弹簧另一端固定在手柄的右侧端面上，所述伸缩杆的右侧端安装有两个抓斗，所述两个抓斗右侧端相近处均安装有刀头，所述两个抓斗的内部表面上安装有缓冲层，所述两个抓斗内部的左侧端安装有防护层，所述防护层的左侧端安装有第一弹簧。

所述第二弹簧与手柄和收缩杆外壳之间的连接方式为固定连接。

所述防护层的材质为橡胶材质，且所述防护层和第一弹簧与两个抓斗之间的连接方式为固定连接。

所述两个抓斗与伸缩杆右侧端之间通过铰链进行连接。

本实用新型有如下优点：

1．本实用新型新颖独特，借助收缩式的设计结构，很好的满足了其使用需求，解决了由于现有水果采摘装置大部分采用的是简单的剪刀结构，虽然能够满足其使用需求，但是容易出现采摘水果时，对水果表面造成损伤，不易对水果进行摘采的问题。

2．本实用新型结构简单，易操作，制作方便，部件材质价格低廉，工艺性好，制作成本低，应用性广。

附图说明

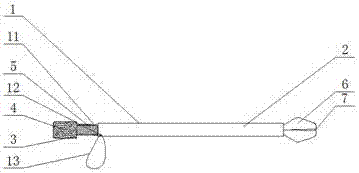

图1为本实用新型整体结构图；

图2为本实用新型抓斗闭合时的结构图；

图3为本实用新型抓斗内部的结构图。

图中：1采摘装置本体、2收缩杆外壳、3手柄、4防滑层、5伸缩杆、6抓斗、7刀头、8铰链、9防护层、10第一弹簧、11第二弹簧、12安装孔、13防滑绳、14缓冲层。

具体实施方式

如图1、图2和图3所示：一种便捷式水果采摘装置，其结构包括：采摘装置本体1、收缩杆外壳2、手柄3、防滑层4、伸缩杆5、抓斗6、刀头7、铰链8、防护层9、第一弹簧10、第二弹簧11、安装孔12、防滑绳13和缓冲层14；所述采摘装置本体1的左侧端安装有手柄3，所述手柄3的外表面上安装有防滑层4，所述手柄3的右侧端安装有伸缩杆5，所述伸缩杆5安装在收缩杆外壳2的内部，所述收缩杆外壳2左侧端的底部设有安装孔12，所述安装孔12上安装有防滑绳13，所述收缩杆外壳2的左侧端面连接有第二弹簧11，所述第二弹簧11另一端固定在手柄3的右侧端面上，所述伸缩杆5的右侧端安装有两个抓斗6，所述两个抓斗6右侧端相近处均安装有刀头7，所述两个抓斗6的内部表面上安装有缓冲层14，所述两个抓斗6内部的左侧端安装有防护层9，所述防护层9的左侧端安装有第一弹簧10，所述第二弹簧11与手柄3和收缩杆外壳2之间的连接方式为固定连接，所述防护层9的材质为橡胶材质，且所述防护层9和第一弹簧10与两个抓斗6之间的连接方式为固定连接，所述两个抓斗6与伸缩杆5右侧端之间通过铰链进行连接。

本实施例所描述的一种便捷式水果采摘装置，使用时采摘工人用手穿过防滑绳13再握住采摘装置本体1的手柄3，另一只手握住收缩杆外壳2，采摘工人移动采摘装置本体1，采摘装置本体1顶端设有的处于张开状态两个抓斗包住待采摘的水果，然后再拉动手柄3，使得伸缩杆5右侧端安装的两个抓斗6在拉动手柄3时，收缩杆外壳2对两个抓斗6进行挤压（如图2所述），使得两个抓斗6上的刀头7相结处，将待采摘水果与果树本体进行分离，松开手柄3时，两个抓斗6相互分离，取出采摘下的水果即可，本实用新型新颖独特，借助收缩式的设计结构，很好的满足了其使用需求，解决了由于现有水果采摘装置大部分采用的是简单的剪刀结构，虽然能够满足其使用需求，但是容易出现采摘水果时，对水果表面造成损伤，不易对水果进行摘采的问题，本实用新型结构简单，易操作，制作方便，部件材质价格低廉，工艺性好，制作成本低，应用性广。

以上所述，仅为本实用新型的具体实施方式，熟悉本领域的技术人员在本实用新型揭露的范围内，可轻易想到的变化，都应涵盖在实用新型的保护范围之内。
