一种用于饲料加工的除铁除杂装置的制作方法

本实用新型是一种用于饲料加工的除铁除杂装置，属于农业机械领域。

背景技术：

饲料加工是指适用于农场、农户饲养牲畜、家禽的饲料生产加工活动，包括宠物食品的生产。

现有技术公开了申请号为：201410299085.8的一种饲料加工机，涉及畜牧领域，解决现有技术中饲料颗粒加工效率低，质量差的技术问题，本发明提供的饲料加工机包括料斗、破碎装置、碾压装置和挤出装置，料斗的料口连接破碎装置的进料口，破碎装置上设有破碎刀具和驱动破碎刀具转动的驱动电机，破碎装置的出料口连接碾压装置的进料口，碾压装置中设有碾压辊和驱动碾压辊转动的旋转电机，碾压装置的底部设有若干排料孔，排料孔连接挤出装置的进料口，挤出装置中设有挤出部、挤出活塞和驱动挤出活塞朝挤出部运动的驱动缸。本发明应用于颗粒饲料的加工。但是其不足之处在于加工后的饲料杂质过多且含有铁等细碎金属，容易导致牲畜、家禽死亡。

技术实现要素：

针对现有技术存在的不足，本实用新型目的是提供一种用于饲料加工的除铁除杂装置，以解决现有的饲料加工机加工后的饲料杂质过多且含有铁等细碎金属，容易导致牲畜、家禽死亡的问题。

为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种用于饲料加工的除铁除杂装置，其结构包括加固翻边、进料斗、搅拌斗、过滤网、出料口、除铁装置、电路板、侧板、电机、转轴、减震垫、底座、供电器、移动轮、增压器、散热器、牵引环，所述进料斗与搅拌斗相连接，所述搅拌斗设有过滤网，所述除铁装置与过滤网相连接，所述除铁装置由强磁器、筛选片、转盘、固定环、驱动电机组成，所述强磁器设在转盘内，所述筛选片固定连接转盘，所述转盘设有固定环，所述驱动电机与强磁器相连接，所述除铁装置设有电路板，所述电机设在减震垫上，所述减震垫固定连接底座，所述供电器与电机相连接，所述移动轮设在转轴上，所述散热器设有牵引环。

进一步地，所述加固翻边设在进料斗上。

进一步地，所述出料口设在搅拌斗上。

进一步地，所述侧板固定连接出料口。

进一步地，所述转轴与底座相连接。

进一步地，所述增压器设在散热器上。

本实用新型的有益效果为设有除铁装置，功率强，效果好，能够吸附饲料中的铁质颗粒，保证饲料的卫生，为养殖业人员提供一定的饲养保障。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

图1为本实用新型一种用于饲料加工的除铁除杂装置的结构示意图；

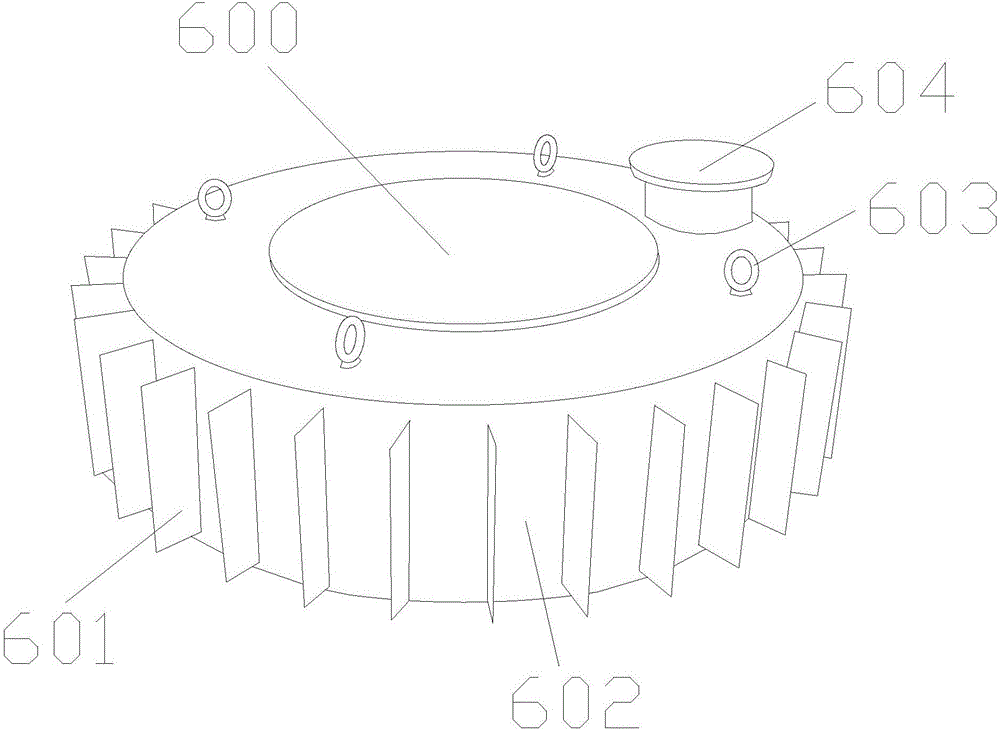

图2为本实用新型的除铁装置示意图。

图中：加固翻边-1、进料斗-2、搅拌斗-3、过滤网-4、出料口-5、除铁装置-6、强磁器-600、筛选片-601、转盘-602、固定环-603、驱动电机-604、电路板-7、侧板-8、电机-9、转轴-10、减震垫-11、底座-12、供电器-13、移动轮-14、增压器-15、散热器-16、牵引环-17。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1-图2，本实用新型提供一种技术方案：一种用于饲料加工的除铁除杂装置，其结构包括加固翻边1、进料斗2、搅拌斗3、过滤网4、出料口5、除铁装置6、电路板7、侧板8、电机9、转轴10、减震垫11、底座12、供电器13、移动轮14、增压器15、散热器16、牵引环17，所述进料斗2与搅拌斗3相连接，所述搅拌斗3设有过滤网4，所述除铁装置6与过滤网4相连接，所述除铁装置6由强磁器600、筛选片601、转盘602、固定环603、驱动电机604组成，所述强磁器600设在转盘602内，所述筛选片601固定连接转盘602，所述转盘602设有固定环603，所述驱动电机604与强磁器600相连接，所述除铁装置6设有电路板7，所述电机9设在减震垫11上，所述减震垫11固定连接底座12，所述供电器13与电机9相连接，所述移动轮14设在转轴10上，所述散热器16设有牵引环17，所述加固翻边1设在进料斗2上，所述出料口5设在搅拌斗3上，所述侧板8固定连接出料口5，所述转轴10与底座12相连接，所述增压器15设在散热器16上。

在进行使用时，饲料由进料斗2进入，搅拌斗3搅拌后经过滤网4进行杂质过滤，然后除铁装置6中的驱动电机604带动强磁器600吸附饲料中的铁，筛选片601扫除残渣，清除完成后由出料口5输出。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点,对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
