L型自动侧身装置的制作方法

本实用新型涉及一种日用品，特别涉及一种L型自动侧身装置。

背景技术：

在护理瘫痪、重症或者不能自理病人时，需要定期给病人翻至侧卧姿态，这给医护人员带来了较大的工作负担，特别是护理体重较大的病人时，需要多名医护人员相互协作。现有的操作模式不仅会影响病人的舒适性，还会给医护人员带来较大负担。

技术实现要素：

本实用新型旨在提供一种L型自动侧身装置，使用方便，舒适安全，能够减轻护理人员的工作量。

为达到上述目的，本实用新型采用的技术方案如下：

本实用新型公开的L型自动侧身装置，包括枕头部、气垫部，所述气垫部与枕头部垂直连接，气垫部的一端与枕头部的前侧左部连接形成L型，气垫部设置充放气口。

本实用新型的使用方法如下：将本装置铺在床上，再让病人躺在本装置上，头放在枕头上，半侧身体压在气垫部上，当需要将病人翻至侧卧姿态时，通过充放气口给气垫部充气，气垫部充气后将病人一侧抬起致使其向另一侧翻转至侧卧姿态；需要将病人翻至平躺姿态时，通过充放气口将气垫部内的气体放出，稍微推送病人，病人将气垫部内的空气缓慢压出，逐渐回到平躺的姿态；需要将病人向另一侧翻转时，将本装置左右翻转后使用即可。

进一步的，所述气垫部充气后的横截面为扇形，所述扇形的顶角位于气垫部的右侧。

优选的，所述气垫部包括上支撑板、下支撑板，所述上支撑板右端与下支撑板右端由限位铰链连接，上支撑板与下支撑板之间连接有气囊，所述充放气口位于气囊上，所述气囊与枕头部连接。

进一步的，所述气囊与枕头部的连接处为一条水平线，所述水平线分别位于气囊与枕头部的中部。

优选的，所述气囊充气后的横截面为扇形。

进一步的，所述充放气口设有开关。

本实用新型具有以下有益效果：

1、本实用新型能够实现人体的自动侧身翻转，使用方便，能够减轻护理人员的工作量；

2、枕头部与气垫部连接，能够方便定位，还能避免气垫部在充气时，滑出；

3、气垫部包括上支撑板、下支撑板、气囊，充气时使得上支撑板或者下支撑板向一侧翻转，方便人体的侧翻；

4、气囊的横截面为扇形，方便人体的侧翻；

5、充放气口设有开关，方便保持气垫部的气压，同时也方便放气。

附图说明

图1为本实用新型的结构示意图；

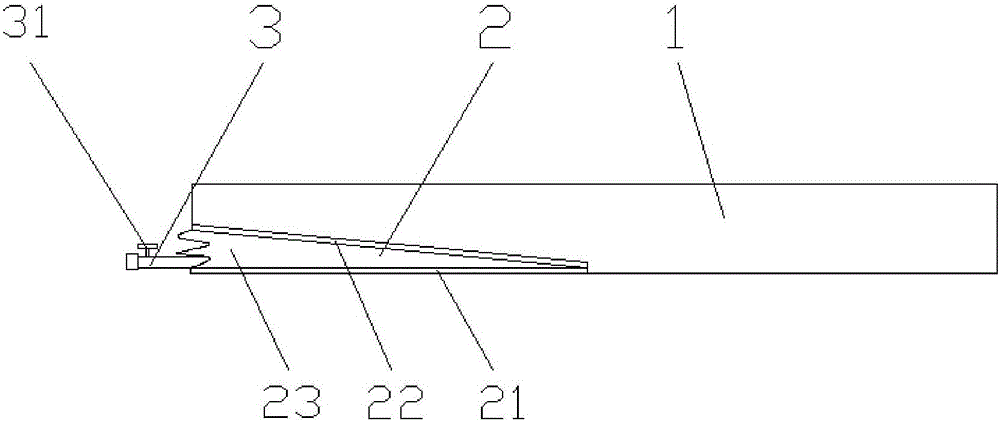

图2为图1的仰视图；

图3为图2充气状态示意图；

图中：1-枕头部、2-气垫部、3-充放气口、21-上支撑板、22-下支撑板、23-气囊、31-开关。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图，对本实用新型进行进一步详细说明。

如图1-3所示，本实用新型公开的L型自动侧身装置，包括枕头部1、气垫部2，气垫部2与枕头部1垂直连接，气垫部2的一端与枕头部1的前侧左部连接形成L型，气垫部2设置充放气口3。

进一步的，气垫部2充气后的横截面为扇形，扇形的顶角位于气垫部2的右侧。

优选的，气垫部2包括上支撑板21、下支撑板22，上支撑板21右端与下支撑板22右端由限位铰链连接，上支撑板21与下支撑板22之间连接有气囊23，充放气口3位于气囊23上，气囊23与枕头部1连接。

进一步的，气囊23与枕头部1的连接处为一条水平线，水平线分别位于气囊23与枕头部1的中部。

优选的，气囊23充气后的横截面为扇形。

进一步的，充放气口3设有开关31。

当然，本实用新型还可有其它多种实施例，在不背离本实用新型精神及其实质的情况下，熟悉本领域的技术人员可根据本实用新型作出各种相应的改变和变形，但这些相应的改变和变形都应属于本实用新型所附的权利要求的保护范围。
