浆料平整装置的制作方法

本实用新型涉及装修施工技术，尤其涉及装修时用于抹平墙面或地面砂浆的浆料平整装置。

背景技术：

在传统房屋装修施工技术中，一般的施工方式具体是：泥工师傅拉标线或者打标筋找准基准面，用工具将砂浆打上墙面或地面上，然后手持抹子按照基准面将砂浆在墙面或地面上压实、抹平。在这个过程中，需要占用大量人力资源，速度慢，效率低，且特别在大面积房屋进行装修时，需要多人协同工作，因而往往会容易在施工结束后出现墙面或地面不够平整的效果，不能满足客户的要求。

技术实现要素：

为节省人力资源，提高整体施工效率，提高施工后墙面或地面的平整度，提供了浆料平整装置。

本实用新型由以下技术方案实现的：

浆料平整装置，包括底板，所述底板上设有用于将所述底板固定于被平整面的第一固定装置，所述底板上连接有能相对其转动的调节杆，所述调节杆远离旋转中心的一端上设有用于平整被平整面的抹平 装置，所述调节杆上设有用于调节所述调节杆与被平整面的基准面平行并能将其固定于被平整面的调节固定装置。

如上所述的浆料平整装置，所述底板上设有带外螺纹的螺杆，所述调节杆上设有孔径大于所述螺杆外径的通孔，所述通孔设在所述调节杆的中心位置，所述调节杆通过所述通孔套设在所述底板的螺杆上并能绕所述螺杆转动，所述螺杆上的螺纹端连接有用于防止所述调节杆脱离螺杆的防脱离螺母。

如上所述的浆料平整装置，所述的调节杆远离旋转中心的两端分别设有用于平整被平整面的抹平装置。

如上所述的浆料平整装置，所述抹平装置上包括有用于调节抹平装置长度的伸缩杆和用于抹平浆料的刮尺。

如上所述的浆料平整装置，所述刮尺为木质刮尺或铝合金质刮尺。

如上所述的浆料平整装置，所述第一固定装置包括设在所述底板上的沉头螺纹通孔和与所述沉头螺纹通孔相配合的沉头螺钉。

如上所述的浆料平整装置，所述调节固定装置包括设在所述调节杆两端的螺纹通孔和与所述螺纹通孔相配合的固定螺栓。

如上所述的浆料平整装置，所述底板呈圆形。

如上所述的浆料平整装置，所述调节杆呈长方体状。

如上所述的浆料平整装置，所述底板上设有四个沉头螺纹通孔，所述四个沉头螺纹通孔等距环形分布在所述底板的边缘位置上。

与现有技术相比，本实用新型有如下优点：

本实用新型提供浆料平整装置，通过调节杆上的调节固定装置以调节调节杆平行于施工的基准面，并参照调节杆的位置状态调节底板平行于基准面并将底板固定于墙面或地面上，再通过设在调节杆上的抹平装置对墙面或地面进行抹平砂浆作业，以保证施工后的墙面或地面的砂浆符合基准面的要求，可实现一人操作抹平装置也能对房屋进行抹平墙面砂浆或地面砂浆的施工作业，有效的节省人力资源和提高整体施工过程的工作效率，提高施工后的墙面或地面的平整度，十分高效和方便。

【附图说明】

为了更清楚地说明本实用新型实施例中的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍。

图1是本实用新型实施例的主视图；

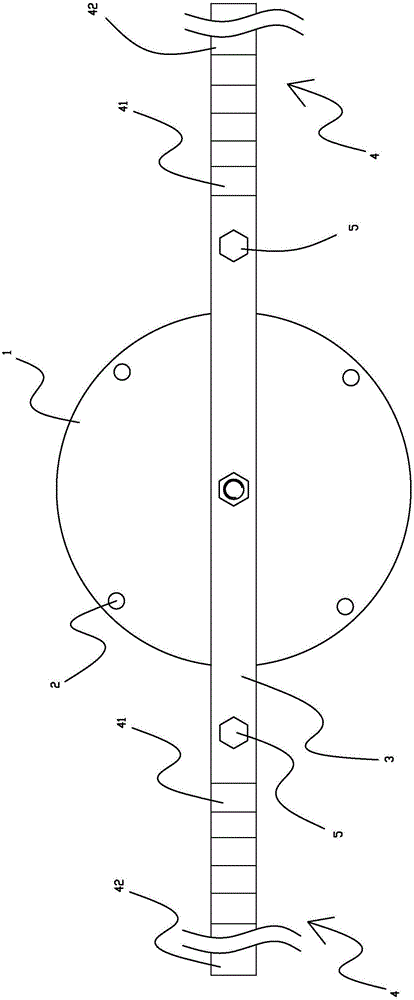

图2是本实用新型实施例的俯视图；

图3是本实用新型实施例的局部剖视图。

【具体实施方式】

本实用新型实施例的浆料平整装置，包括底板1，所述底板1呈圆形，所述底板1上设有用于将所述底板1固定于被平整面的第一固定装置2，所述底板1上连接有能相对其转动的调节杆3，所述调节杆3呈长方体状，所述调节杆3远离旋转中心的两端上分别设有用于平整被平整面的抹平装置4，所述调节杆3上设有用于调节所述调节 杆3与被平整面的基准面平行并能将其固定于被平整面的调节固定装置5。

进一步的，所述底板1上设有带外螺纹的螺杆11，所述调节杆3上设有孔径大于所述螺杆11外径的通孔31，所述通孔31设在所述调节杆3的中心位置，所述调节杆3通过所述通孔31套设在所述底板1的螺杆11上并能绕所述螺杆11转动，所述螺杆11的螺纹端连接有用于防止所述调节杆3脱离螺杆11的防脱离螺母12。

优选的，所述抹平装置4包括有用于调节抹平装置长度的伸缩杆41和用于抹平浆料的刮尺42。

优选的，所述刮尺42为木质刮尺或铝合金质刮尺。木质刮尺或铁质刮尺相比传统抹子能更有效平整墙面或地面上的砂浆。

具体的，所述第一固定装置2包括设在所述底板1上的四个沉头螺纹通孔和与所述沉头螺纹通孔相配合的沉头螺钉，所述沉头螺纹通孔等距环形分布在所述底板1的边缘位置上。沉头螺纹配合能有效将所述底板1固定在墙面或地面上，且沉头螺纹结构能便于调节杆的转动。

具体的，所述调节固定装置5包括设在所述调节杆3两端的螺纹通孔和与所述螺纹通孔相配合的固定螺栓。通过旋转固定螺栓以调节调节杆的相对位置，操作方便且调节效果良好。

本实施例的工作原理如下：

本实施例在使用时，首先在地面或墙面上打好合适数量的孔并套上膨胀管，再将所述底板1通过沉头螺钉穿过所有的所述沉头螺纹通 孔钉进已打好孔的墙面或地面上，由于所述调节杆3上的通孔31孔径大于所述底板1上的螺杆11，因此所述调节杆3可相对所述底板1活动，再通过装修工程中传统拉标线或者其他找平方法来调节所述调节杆3至基准面，当所述调节杆3处于基准面时，通过拧动设于所述调节杆3两端的固定螺栓穿过调节杆3上的螺纹通孔顶紧在墙面或地面上，以固定所述调节杆3处于基准面。接着松开所述底板1上的沉头螺钉，以所述调节杆3为基准调节所述底板1同处于基准面。当所述底板1处于基准面时，测量所述底板1上沉头螺纹通孔到墙面或地面的距离，选取长度相应的沉头螺钉与所述沉头螺纹通孔相配合拧紧在地面和墙面上以将所述底板1也固定在基准面上。再在所述调节杆3的两端连接上用于抹平墙面或地面的木质刮尺或铝合金质刮尺。松开所述调节杆3两侧的固定螺栓，将所述调节杆3贴紧所述底板1带动两端的刮尺42转动，来通过两端的刮尺42抹平墙面或地面上的砂浆等需要抹平的装修材料，并且所述刮尺42连接有伸缩杆，可通过调节伸缩杆以调节刮尺42的作业长度，来增大抹平的墙面或地面的面积。
