一种圆管与圆孔壁抓取机械手的制作方法

本实用新型涉及机械手的技术领域，特别涉及一种圆管与圆孔壁抓取机械手。

背景技术：

关节机器人，也称关节手臂机器人或关节机械手臂，是当今工业领域中最常见的工业机器人的形态之一，适合用于诸多工业领域的机械自动化作业。对于关节机器人，关节是其重要组成部分，实现了机械手臂的相对运动。

一款机械手臂能实现的功能往往比较单一，若想实现多种功能，则结构和控制系统将变得复杂，目前，大多数抓取圆管的机械手只能单一实现从外部抓取或从内部抓取，从外部抓取无法应对外径超大的圆管，从内部抓取无法应对内径超小的圆管，其适用范围有限，使用不便。

技术实现要素：

实用新型的目的：本实用新型公开一种圆管与圆孔壁抓取机械手，其结构简单、成本低，可以实现双向抓取，即从圆管内部抓取或外部抓取均能实现，适用于各种尺寸的圆管以及带有中空圆孔的物体。

技术方案：为了实现以上目的，本实用新型公开了一种圆管与圆孔壁抓取机械手，包括机械手基座、一组机械手指和设置在机械手基座上的一组主关节，其中一组机械手指分别与一组主关节连接，一组主关节均匀设置在机械手基座上，机械手基座上设有主关节驱动装置、控制装置和位置检测装置；所述机械手指包括第一指节、第二指节和连接两者的机械关节，机械关节由独立的机械关节驱动装置驱动，其中第一指节与主关节连接，第二指节端部横向设有夹爪，夹爪与第二指节转动连接；所述机械关节驱动装置、主关节驱动装置和位置检测装置均与控制装置连接。这种设计结构简单、成本低，可以实现双向抓取，即从圆管内部抓取或外部抓取均能实现，适用于各种尺寸的圆管以及带有中空圆孔的物体。

进一步的，上述一种圆管与圆孔壁抓取机械手，所述夹爪呈弯曲的条状。这种设计更贴合圆管壁或圆孔壁，使抓取更可靠。

进一步的，上述一种圆管与圆孔壁抓取机械手，所述夹爪设有连接部和销，销穿过连接部和第二指节的端部，将两者转动连接。这种设计结构简单，夹爪可以相对第二指节转动，实现自我调节，保证贴紧圆管。

进一步的，上述一种圆管与圆孔壁抓取机械手，夹爪的横截面呈方形。这种设计由方形的一面贴紧圆管，以增大接触面积，提高摩擦力，保证抓取的可靠性。

进一步的，上述一种圆管与圆孔壁抓取机械手，所述夹爪上设有橡胶套，且橡胶套表面设有防滑纹。这种设计既保护了夹爪，也保护了被抓物体，防止夹爪和物体间的碰伤；防滑纹的设计提高了夹爪和物体间的摩擦力，降低物体滑落的可能，使抓取物体更可靠。

进一步的，上述一种圆管与圆孔壁抓取机械手，所述夹爪内外壁均设有摩擦片。这种设计提高了抓取时的摩擦力，内外壁均设有摩擦片是为了应对抓取圆管以及抓取圆孔壁两种情况。

进一步的，上述一种圆管与圆孔壁抓取机械手，所述一组机械手指的数量为2~5个。机械手指数量多，分布的夹爪多，越能贴合圆管，

进一步的，上述一种圆管与圆孔壁抓取机械手，所述夹爪内外壁均设有安装摩擦片用的凹槽。这种设计起到固定、保护摩擦片的作用，防止使用过程中摩擦片的变形和脱落。

上述技术方案可以看出，本实用新型具有如下有益效果：本实用新型所述的一种圆管与圆孔壁抓取机械手，其结构简单、成本低，可以实现双向抓取，即从圆管内部抓取或外部抓取均能实现，适用于各种尺寸的圆管以及带有中空圆孔的物体；提高抓取接触面的摩擦力，保证抓取的可靠性。

附图说明

图1为本实用新型所述的一种圆管与圆孔壁抓取机械手的结构示意图；

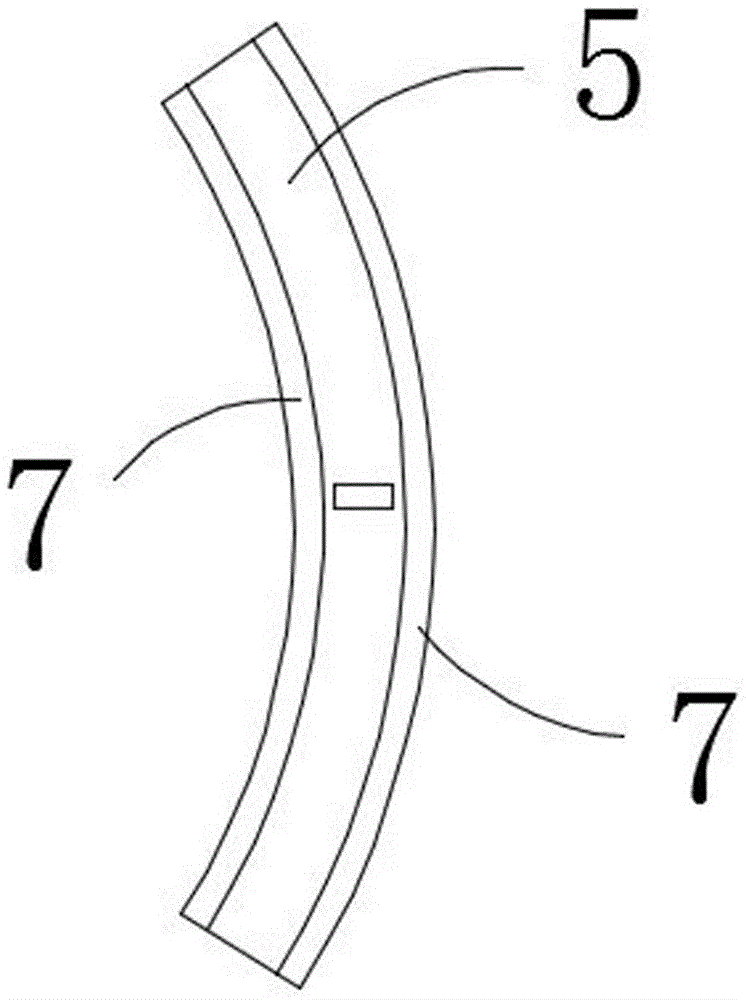

图2为本实用新型所述的一种圆管与圆孔壁抓取机械手的夹爪和摩擦片的结构示意图；

图3为本实用新型所述的一种圆管与圆孔壁抓取机械手的夹爪和橡胶套的结构示意图；

图中：1-机械手基座，2-机械手指，21-第一指节，22-第二指节，3-主关节，4-机械关节，5-夹爪，51-连接部，52-销，6-橡胶套，7-摩擦片。

具体实施方式

下面结合附图，对本实用新型具体实施方式进行详细的描述。

实施例

本实用新型的一种圆管与圆孔壁抓取机械手，如图1至图3所示，包括机械手基座1、一组机械手指2和设置在机械手基座1上的一组主关节3，其中一组机械手指2分别与一组主关节3连接，一组主关节3均匀设置在机械手基座1上并呈环形阵列状设置，机械手基座1上设有主关节驱动装置、控制装置和位置检测装置；所述机械手指2包括第一指节21、第二指节22和连接两者的机械关节4，机械关节4由独立的机械关节驱动装置驱动，其中第一指节21与主关节3连接，第二指节22端部横向设有夹爪5，夹爪5设有连接部51和销52，销52穿过连接部51和第二指节22的端部，使夹爪5与第二指节22转动连接；夹爪5呈弯曲的条状且横截面呈方形；夹爪5上设有橡胶套6，且橡胶套6表面设有防滑纹，或者夹爪5内外壁均设有摩擦片7，用来代替橡胶套6；夹爪5内外壁均设有安装摩擦片7用的凹槽；一组机械手指2的数量为2~5个。

机械关节驱动装置、主关节驱动装置和位置检测装置均与控制装置连接。

以上所述仅是本实用新型的优选实施方式，应指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以做出若干改进，这些改进也应视为本实用新型的保护范围。
