本发明涉及焊接装置,尤其涉及一种滚筒式自动焊接机。
背景技术:
传统的人工方式焊接滚筒,由于滚筒的外轮廓圆周面,故其表面的焊缝为也弧形面,则人工焊接时,要么焊枪不动,手工转动滚筒的外轮廓面焊接 ;要么滚筒不动,焊枪环绕 滚筒对其外轮廓面焊接。由于人为因素,焊接速度不平稳,导致焊缝不均匀,焊接效率低,影响了焊接质量;并且在高温条件下及尘土大的情况下工作,对人体的伤害极大。
技术实现要素:
针对现有技术中存在的缺陷或不足,本发明所要解决的技术问题是:提供一种结构简单,能够平稳焊接,焊缝平整、均匀的滚筒式自动焊接机。
为了实现上述目的,本发明采取的技术方案为提供一种滚筒式自动焊接机,包括减速电动机、安全销、联轴节、行程开关、压缩弹簧、手轮、铣切机构、床身、直线导轨、直线导轨滑块、齿条、键 、齿轮,所述齿条和直线导轨安装在床身上,所述手轮通过联轴节与减速电动机轴端联接,直线导轨滑块通过螺钉与铣切机构联接,齿轮与减速电动机输出轴由键联接。
作为本发明的进一步改进,所述减速电动机和所述联轴节之间设置有安全销。
作为本发明的进一步改进,所述联轴节和所述手轮之间设置有压缩弹簧和行程开关。
本发明的有益效果是:本发明结构简单,提高工作效率、操作简单、维修方便及劳动强度低,同时它可以最大程度的解放劳动力。
附图说明

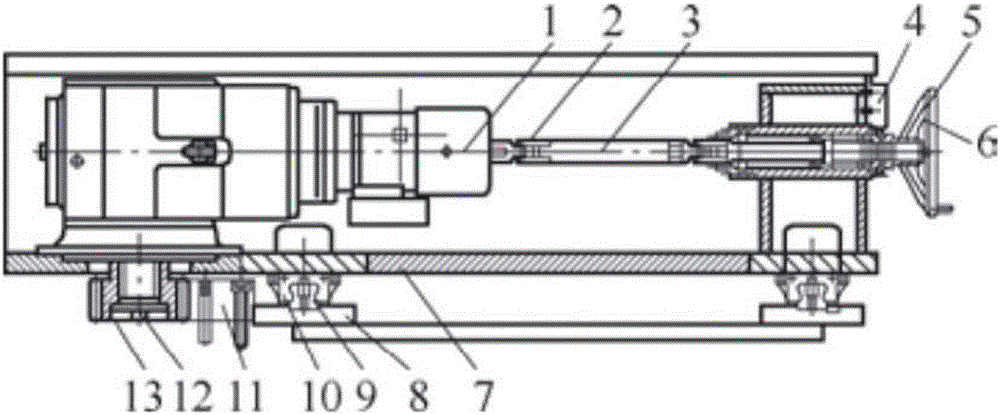

图1是本发明提供的结构示意图;
其中数字表示:1、减速电动机;2、安全销;3、联轴节;4、行程开关;5、压缩弹簧;6、手轮;7、铣切机构;8、床身;9、直线导轨;10、直线导轨滑块;11、齿条;12、键; 13、齿轮。
具体实施方式
下面结合附图说明及具体实施方式对本发明进一步说明。
如图1所示, 本发明提供一种滚筒式自动焊接机,包括减速电动机1、安全销2、联轴节3、行程开关4、压缩弹簧5、手轮6、铣切机构7、床身8、直线导轨9、直线导轨滑块10、齿条11、键12 、齿轮13,所述齿条11和直线导轨9安装在床身8上,所述手轮6通过联轴节3与减速电动机1轴端联接,直线导轨滑块10通过螺钉与铣切机构7联接,齿轮13与减速电动机1输出轴由键12联接。
所述减速电动机1和所述联轴节3之间设置有安全销2。
所述联轴节3和所述手轮6之间设置有压缩弹簧5和行程开关4。
以上内容是结合具体的优选实施方式对本发明所作的进一步详细说明,不能认定本发明的具体实施只局限于这些说明。对于本发明所属技术领域的普通技术人员来说,在不脱离本发明构思的前提下,还可以做出若干简单推演或替换,都应当视为属于本发明的保护范围。
